Beschreibung

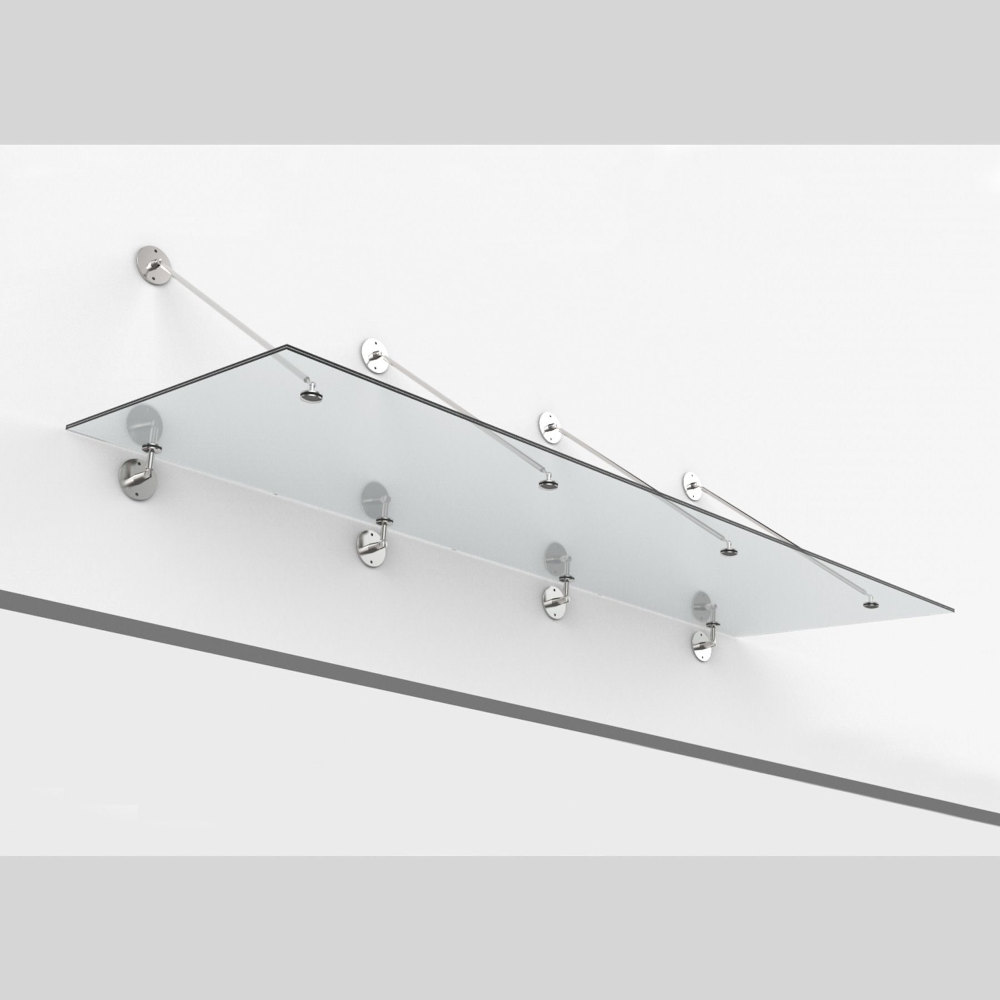

Das Glasvordach Z-01 mit vier Zugstangen wurde für besonders breite Eingangsbereiche entwickelt. Vier Befestigungsachsen tragen und stabilisieren die transparente Glasscheibe über ihre gesamte Breite. Trotz der großzügigen Abmessungen wirkt die Konstruktion durch die punktförmige Glasbefestigung und die filigranen Zugstangen angenehm leicht.
Bei uns erhalten Sie das Vordachsystem von Pauli + Sohn zusammen mit einer passend gefertigten Glasscheibe aus Verbundsicherheitsglas. Je nach gewünschter Breite und Ausladung können Sie zwischen 17,52 mm und 21,52 mm VSG wählen. Die erforderlichen Glasbohrungen und Kantenbearbeitungen werden bereits bei der Fertigung ausgeführt und genau auf die Befestigungspunkte des Systems abgestimmt.
17,52 oder 21,52 mm Verbundsicherheitsglas
Das Vordach Z-01 mit vier Zugstangen ist in zwei Glasstärken erhältlich:
- 17,52 mm VSG: für Glasbreiten bis 4.200 mm und Ausladungen bis 1.400 mm
- 21,52 mm VSG: für Glasbreiten bis 4.500 mm und Ausladungen bis 1.875 mm
Verbundsicherheitsglas besteht aus mindestens zwei Glasscheiben, die durch eine widerstandsfähige Verbundfolie dauerhaft miteinander verbunden sind. Bei einem Glasbruch bleiben die Bruchstücke weitgehend an dieser Folie haften. Dadurch wird das Risiko herabfallender Glasteile reduziert und die für eine Überkopfverglasung wichtige Resttragfähigkeit unterstützt.
Für Vordächer mit einer Ausladung bis 1.400 mm steht die Ausführung mit 17,52 mm VSG zur Verfügung. Wird eine größere Ausladung oder Glasbreite benötigt, kann die Variante mit 21,52 mm VSG gewählt werden.
Wichtig: Die Glasstärke allein legt den vollständigen Glasaufbau nicht abschließend fest. Der erforderliche Aufbau richtet sich nach den maßgeblichen Systemnachweisen und den Anforderungen des jeweiligen Bauvorhabens. Wind- und Schneelasten, Gebäudehöhe, Montageort, Glasabmessungen und Befestigungsuntergrund müssen vor der Fertigung technisch geprüft werden.
Vier Befestigungsachsen für besonders große Glasbreiten
Die Glasscheibe wird über vier gleichmäßig angeordnete Befestigungsachsen mit der Fassade verbunden. Jede Achse besteht aus einem oberen Wandhalter, einem unteren Wandhalter, einer runden Zugstange sowie den zugehörigen Punkthaltern.
Die vier Zugstangen verlaufen von den oberen Wandhaltern zu den vorderen Glashaltern. Dadurch wird die Vorderkante der Glasscheibe nach oben abgespannt. Auf der Wandseite verbinden vier weitere Punkthalter die Glasscheibe mit den unteren Wandbefestigungen.
Neben den beiden äußeren Befestigungsachsen unterstützen zwei zusätzliche innenliegende Zugstangen die Glasscheibe. Die Lasten können dadurch gleichmäßiger über die gesamte Breite verteilt werden. Das System eignet sich deshalb besonders für breite Hauseingänge, Mehrfamilienhäuser, Geschäftsgebäude und andere großzügig gestaltete Eingangsbereiche.
Die sichtbaren Beschlagteile bestehen aus Edelstahl A2 mit geschliffener Oberfläche. Runde Wandhalter, Punkthalter und Zugstangen sorgen für eine technisch klare und zugleich zeitlose Gestaltung.
- Vier runde Zugstangen aus Edelstahl A2
- Vier obere und vier untere Wandhalter
- Acht Punkthalter zur Aufnahme der Glasscheibe
- Zwei zusätzliche innenliegende Befestigungsachsen
- Gleichmäßige Unterstützung großformatiger Glasscheiben
- Geschliffene und hochwertige Edelstahloberfläche
Variable Neigung für den Wasserablauf
Der Neigungswinkel des Vordachsystems Z-01 ist variabel und richtet sich nach der gewählten Ausladung. Die vier Zugstangen werden bei der Montage so eingestellt, dass die Glasscheibe entsprechend den technischen Vorgaben ausgerichtet wird.
Eine ausreichende Neigung vom Gebäude weg unterstützt den kontrollierten Ablauf von Regenwasser. Die genauen Positionen der oberen und unteren Wandhalter sowie die Einstellung der Zugstangen müssen anhand der technischen Zeichnung und der Montageanleitung festgelegt werden.
Abmessungen abhängig von der Glasstärke
Die maximal möglichen Systemabmessungen richten sich nach der ausgewählten Glasstärke:
| Glasstärke | Maximale Glasbreite | Maximale Ausladung | Zugstangen |
|---|---|---|---|
| 17,52 mm VSG | 4.200 mm | 1.400 mm | 4 |
| 21,52 mm VSG | 4.500 mm | 1.875 mm | 4 |
Die genannten Werte stellen die maximalen Systemabmessungen dar und sind nicht automatisch für jedes Bauvorhaben zulässig. Die tatsächlich mögliche Glasgröße hängt unter anderem von der örtlichen Wind- und Schneelast, der Gebäudehöhe, der Montageposition, dem erforderlichen Glasaufbau und der Tragfähigkeit des Befestigungsuntergrundes ab.
Alle Ausführungen des Vordachsystems Z-01
| Ausführung | Glasdicke | Max. Breite | Max. Ausladung | Zum Produkt |
|---|---|---|---|---|
| 2 Zugstangen | 13,52 mm | 1.750 mm | 1.400 mm | Produkt ansehen |
| 2 Zugstangen | 17,52 mm | 2.000 mm | 1.400 mm | Produkt ansehen |
| 2 Zugstangen | 21,52 mm | 2.250 mm | 1.875 mm | Produkt ansehen |
| 3 Zugstangen | 17,52 mm | 3.000 mm | 1.400 mm | Produkt ansehen |
| 3 Zugstangen | 21,52 mm | 3.200 mm | 1.875 mm | Produkt ansehen |
| 4 Zugstangen | 17,52 mm | 4.200 mm | 1.400 mm | Produkt ansehen |
| 4 Zugstangen | 21,52 mm | 4.500 mm | 1.875 mm | Produkt ansehen |
Hinweis: Die aufgeführten Werte sind maximale Systemmaße. Welche Glasstärke und Glasgröße für Ihr Bauvorhaben geeignet beziehungsweise zulässig ist, wird anhand der örtlichen Belastungen und der vorhandenen Bausubstanz geprüft.
Montage der vier Befestigungsachsen
Vor Beginn der Montage müssen der vorhandene Wandaufbau und die dafür geeignete Verankerung bestimmt werden. Die Positionen der vier oberen und vier unteren Wandhalter werden anschließend entsprechend der technischen Zeichnung auf die Fassade übertragen.
Alle acht Wandhalter müssen fachgerecht befestigt und exakt horizontal sowie vertikal zueinander ausgerichtet werden. Die acht Punkthalter werden an den dafür vorgesehenen Glasbohrungen montiert. Zwischen Glas und Metall sind immer die vom Hersteller vorgesehenen Zwischenlagen einzusetzen.
Die Glasscheibe wird zunächst über die vier wandseitigen Punkthalter positioniert und gesichert. Danach werden die vier Zugstangen mit den oberen Wandhaltern und den vorderen Punkthaltern verbunden. Über die Gewindeverstellung lässt sich die Glasfläche auf die vorgesehene Neigung ausrichten.
Bei einer Konstruktion mit vier Befestigungsachsen ist eine gleichmäßige Einstellung besonders wichtig. Alle Zugstangen müssen entsprechend den Systemvorgaben ausgerichtet werden, damit keine unzulässigen Spannungen entstehen und die Lasten gleichmäßig in die Fassade eingeleitet werden.
Lieferumfang
- Passend gefertigte Glasscheibe aus 17,52 oder 21,52 mm VSG
- Erforderliche Glasbohrungen und Kantenbearbeitungen
- 4 obere Wandhalter aus Edelstahl A2
- 4 untere Wandhalter aus Edelstahl A2
- 4 runde Zugstangen aus Edelstahl A2
- 4 vordere Punkthalter für die Verbindung mit den Zugstangen
- 4 wandseitige Punkthalter
- Zwischenlagen zur Trennung von Glas und Metall
- Systembezogene Schrauben und Verbindungselemente
Downloads
Montageanleitungen, technische Zeichnungen und Produktdatenblätter
Hinweis zum Lieferumfang: Die für die Verankerung an der Fassade benötigten Befestigungsmittel richten sich nach dem vorhandenen Wandaufbau. Hochleistungsmörtel, Ankerstangen, Siebhülsen, Schwerlastkonsolen oder geeignete Abstandsmontagesysteme sind deshalb nur enthalten, wenn sie in der jeweiligen Produktauswahl ausdrücklich aufgeführt werden.
Technische Eigenschaften
- System: Pauli + Sohn Z-01
- Ausführung: Vordachsystem mit vier Zugstangen
- Artikelnummer bei 17,52 mm VSG: 1849VA-16
- Artikelnummer bei 21,52 mm VSG: 1849VA-20
- Glasart: Verbundsicherheitsglas (VSG)
- Wählbare Glasstärken: 17,52 oder 21,52 mm
- Maximale Glasbreite: abhängig von der Glasstärke bis 4.500 mm
- Maximale Ausladung: abhängig von der Glasstärke bis 1.875 mm
- Neigungswinkel: variabel, abhängig von der Ausladung
- Anzahl der Zugstangen: 4
- Anzahl der Punkthalter: 8
- Material: Edelstahl A2 beziehungsweise Edelstahl 1.4301
- Oberfläche: geschliffen
- Einbauart: verschraubte Befestigung an der Fassade
- Hersteller des Systems: Pauli + Sohn
Ihre Vorteile auf einen Blick
- Glas und Beschlagsystem als aufeinander abgestimmte Lösung
- 17,52 oder 21,52 mm starkes Verbundsicherheitsglas wählbar
- Individuell nach den geprüften Maßen gefertigte Glasscheibe
- Vier filigrane Zugstangen aus Edelstahl A2
- Acht Punkthalter für eine transparente Gestaltung
- Gleichmäßige Unterstützung besonders breiter Glasscheiben
- Variable Neigung passend zur gewählten Ausladung
- Maximale Glasbreite bis 4.500 mm
- Maximale Ausladung bis 1.875 mm
- Hochwertige geschliffene Edelstahloberfläche
- Geeignet für besonders breite private und gewerbliche Eingangsbereiche
Wichtige Hinweise zur Planung und Montage
Ein Glasvordach ist eine sicherheitsrelevante Überkopfverglasung. Vor der Bestellung müssen die örtlichen Wind- und Schneelasten, die Gebäudehöhe, die Glasabmessungen, der erforderliche Glasaufbau sowie die Tragfähigkeit des Befestigungsuntergrundes geprüft werden.
Die Glasstärke darf nicht ausschließlich anhand der gewünschten Abmessungen ausgewählt werden. Ob 17,52 oder 21,52 mm VSG erforderlich beziehungsweise zulässig sind, muss anhand der technischen Anforderungen des jeweiligen Bauvorhabens beurteilt werden.
Die Verankerung muss zum vorhandenen Wandaufbau passen. Bei Fassaden mit Wärmedämmverbundsystem können zusätzliche Schwerlastkonsolen oder geeignete Abstandsmontagesysteme erforderlich sein.
Die Montage darf ausschließlich durch einen geeigneten Fachbetrieb nach der Montageanleitung, den Systemvorgaben und den maßgeblichen Nachweisen ausgeführt werden. Wandhalter, Punkthalter und Zugstangen müssen exakt zueinander ausgerichtet und sämtliche Verbindungen entsprechend den Herstellervorgaben montiert werden.
Hinweis zur Übereinstimmungserklärung: Soweit es die maßgeblichen Systemnachweise vorsehen, muss das ausführende Unternehmen nach Abschluss der Montage schriftlich bestätigen, dass das Vordach entsprechend den Systemvorgaben und der Montageanleitung von Pauli + Sohn ausgeführt wurde. Die Erklärung ist dem Bauherrn zu übergeben.
So funktioniert Ihre Anfrage
1. Glasstärke und Abmessungen auswählen
Wählen Sie die gewünschte Glasstärke und geben Sie die benötigte Breite und Ausladung Ihres Glasvordachs an.
2. Einbausituation dokumentieren
Fotografieren Sie die Fassade und den vorgesehenen Montagebereich möglichst vollständig. Laden Sie die Aufnahmen anschließend gemeinsam mit Ihrer Anfrage hoch.
3. Konfiguration absenden
Übermitteln Sie uns Ihre gewünschten Abmessungen und Ausstattungsmerkmale bequem online.
4. Kontaktdaten angeben
Bitte hinterlegen Sie Ihren Namen, Ihre Telefonnummer und Ihre E-Mail-Adresse vollständig. Anfragen ohne vollständige Kontaktdaten können leider nicht bearbeitet werden.
5. Technische Prüfung
Unsere Fachberater prüfen die gewählte Glasstärke und die gewünschten Abmessungen unter Berücksichtigung der örtlichen Belastungen, der Befestigungsmöglichkeiten und der baulichen Voraussetzungen.
6. Individuelles Angebot erhalten
Nach abgeschlossener Prüfung erhalten Sie innerhalb weniger Tage ein persönliches und unverbindliches Angebot für Ihr maßgefertigtes Glasvordach.
7. Auftrag erteilen
Entspricht das Angebot Ihren Vorstellungen, können Sie uns mit der Fertigung der Glasscheibe und der Zusammenstellung des Vordachsystems beauftragen.
8. Fertigung und Lieferung
Nach der Auftragserteilung fertigen wir die Glasscheibe entsprechend den geprüften Vorgaben und liefern Glas sowie Systemkomponenten für die fachgerechte Montage.
