Beschreibung

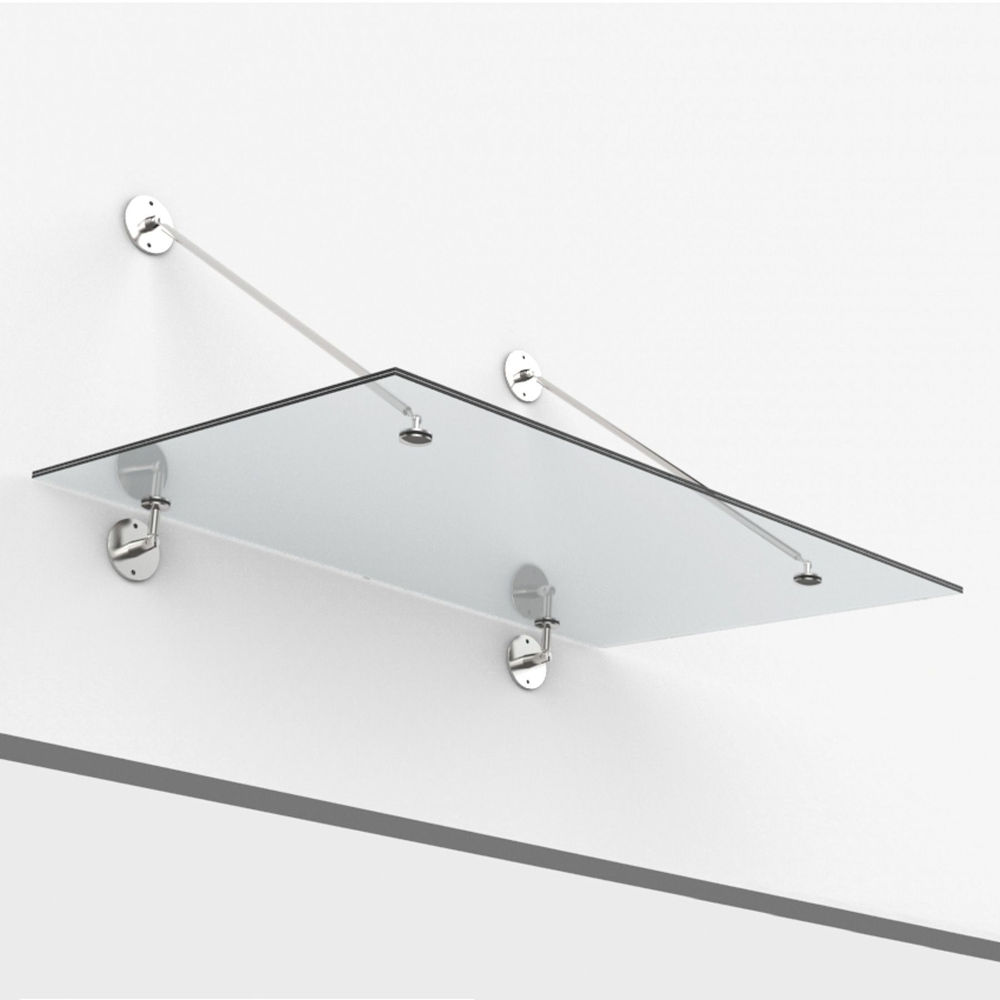

Das Glasvordach Z-01 mit zwei Zugstangen verbindet eine transparente Überdachung mit einer filigranen und zugleich stabilen Edelstahlkonstruktion. Die Glasscheibe wird an der Wand punktförmig gehalten und an der Vorderkante durch zwei runde Zugstangen abgestützt. Dadurch entsteht ein moderner Wetterschutz, der sich harmonisch in unterschiedliche Fassadengestaltungen einfügt.
Bei uns erhalten Sie das Vordachsystem von Pauli + Sohn zusammen mit der passend gefertigten Glasscheibe aus Verbundsicherheitsglas. Die erforderlichen Glasbohrungen und Kantenbearbeitungen werden bereits bei der Herstellung berücksichtigt und genau auf das ausgewählte System abgestimmt.
Glas und Beschlagsystem als Komplettlösung
Für das Vordach Z-01 mit zwei Zugstangen stehen – abhängig von den gewünschten Abmessungen – verschiedene VSG-Glasstärken zur Auswahl:
- 13,52 mm VSG
- 17,52 mm VSG
- 21,52 mm VSG
Verbundsicherheitsglas besteht aus mindestens zwei Glasscheiben, die durch eine widerstandsfähige Verbundfolie dauerhaft miteinander verbunden sind. Bei einem Glasbruch bleiben die Bruchstücke weitgehend an der Folie haften. Dadurch wird das Risiko herabfallender Glasstücke reduziert und die bei einer Überkopfverglasung wichtige Resttragfähigkeit unterstützt.
Wichtig: Die Auswahl der Glasstärke richtet sich nicht ausschließlich nach den gewünschten Abmessungen. Auch Windlast, Schneelast, Gebäudehöhe, Montagestandort und Befestigungsuntergrund müssen bei der technischen Prüfung berücksichtigt werden.
Filigrane Konstruktion mit zwei Zugstangen
Die Glasscheibe wird über zwei Befestigungsachsen an der Fassade gehalten. Jede Achse besteht aus einem oberen Wandhalter, einem unteren Wandhalter, einer runden Zugstange und den zugehörigen Punkthaltern für die Glasscheibe.
Die Zugstangen verbinden die oberen Wandhalter mit den vorderen Glashaltern. Dadurch wird die Vorderkante der Glasscheibe nach oben abgespannt. An der Wandseite wird das Glas über weitere Punkthalter mit den unteren Wandbefestigungen verbunden.
Sämtliche sichtbaren Beschlagteile bestehen aus Edelstahl A2 mit geschliffener Oberfläche. Das Material ist für den Einsatz im Außenbereich geeignet und verleiht dem Vordach eine hochwertige und zeitlose Optik.

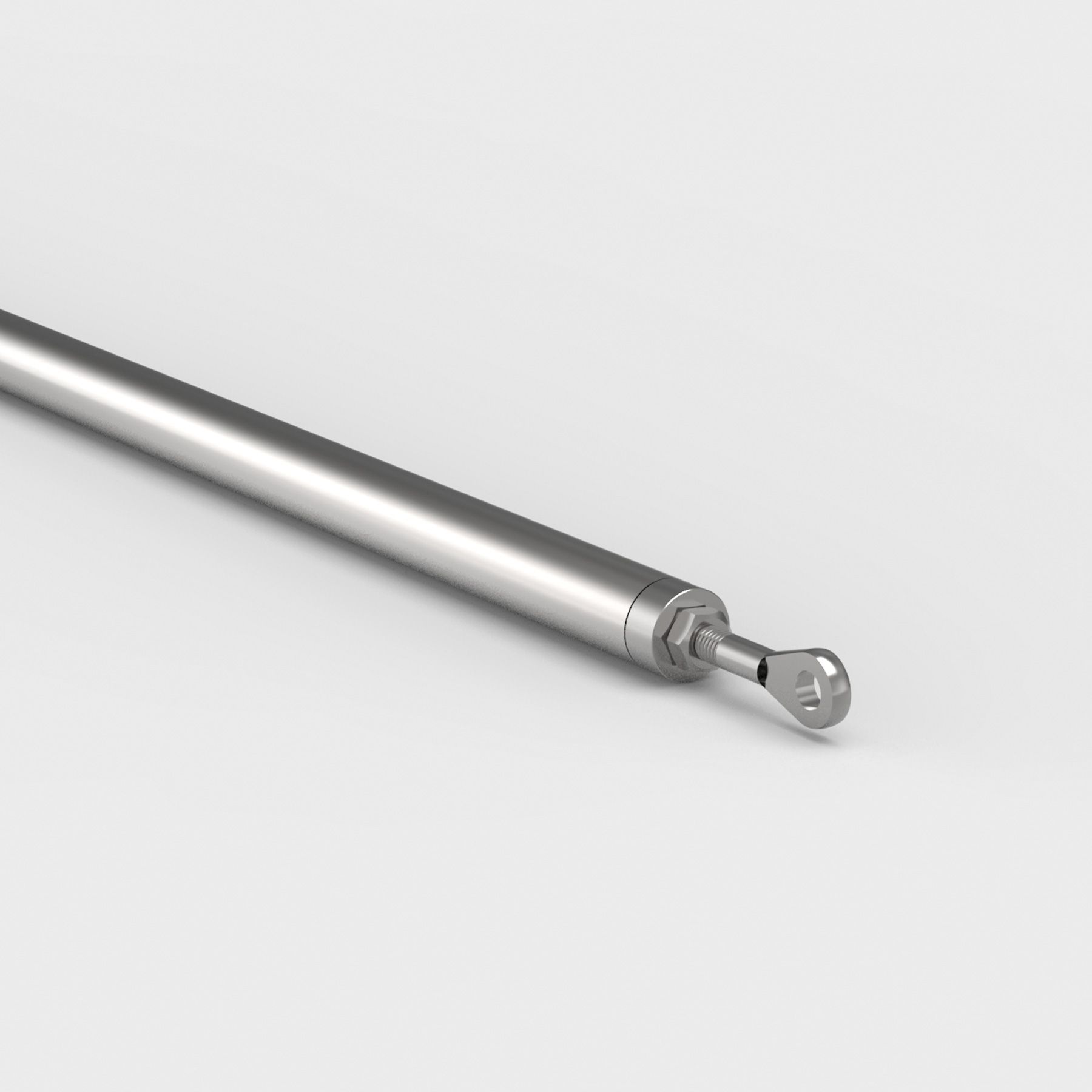

- Zwei runde Zugstangen aus Edelstahl A2

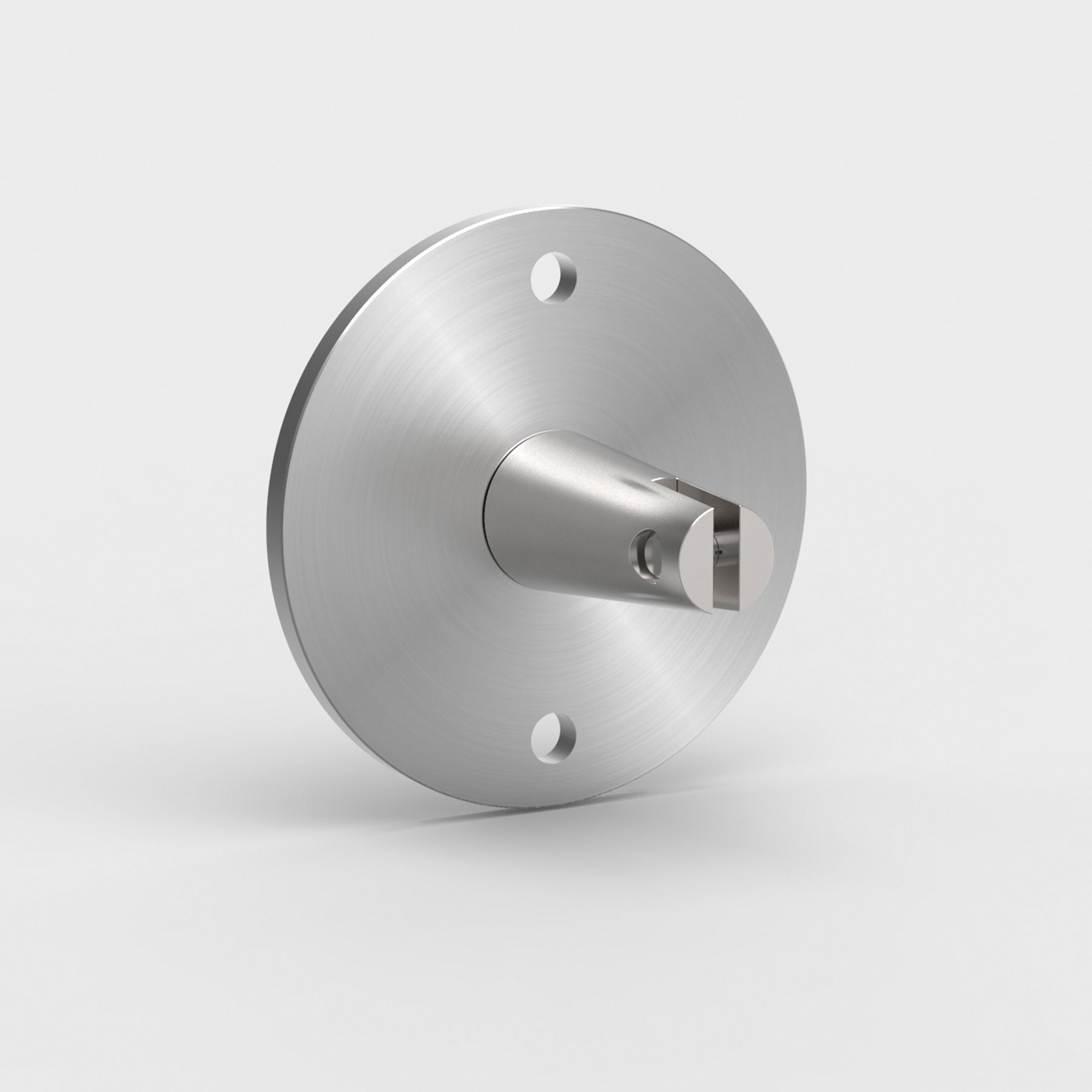

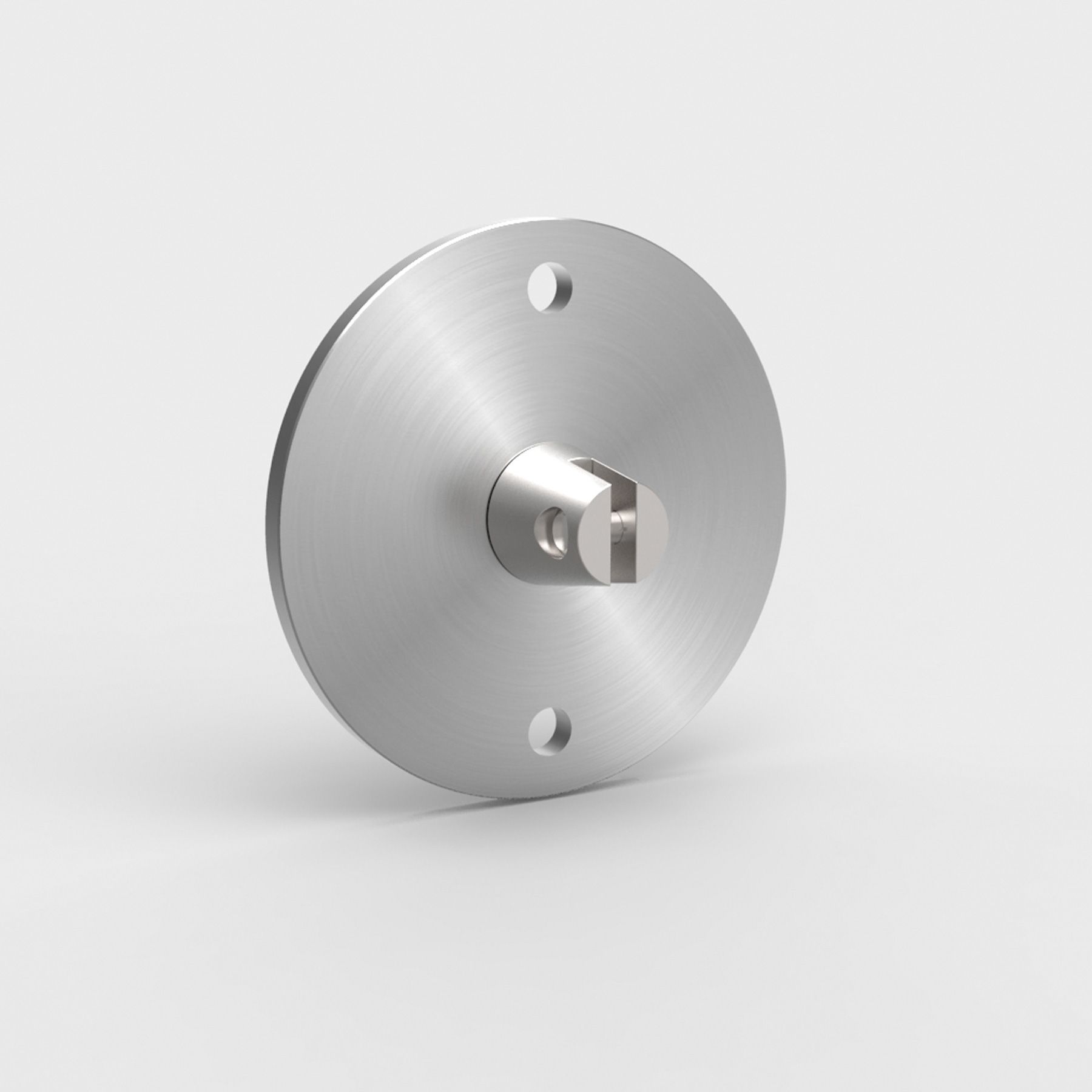

- Zwei obere und zwei untere Wandhalter

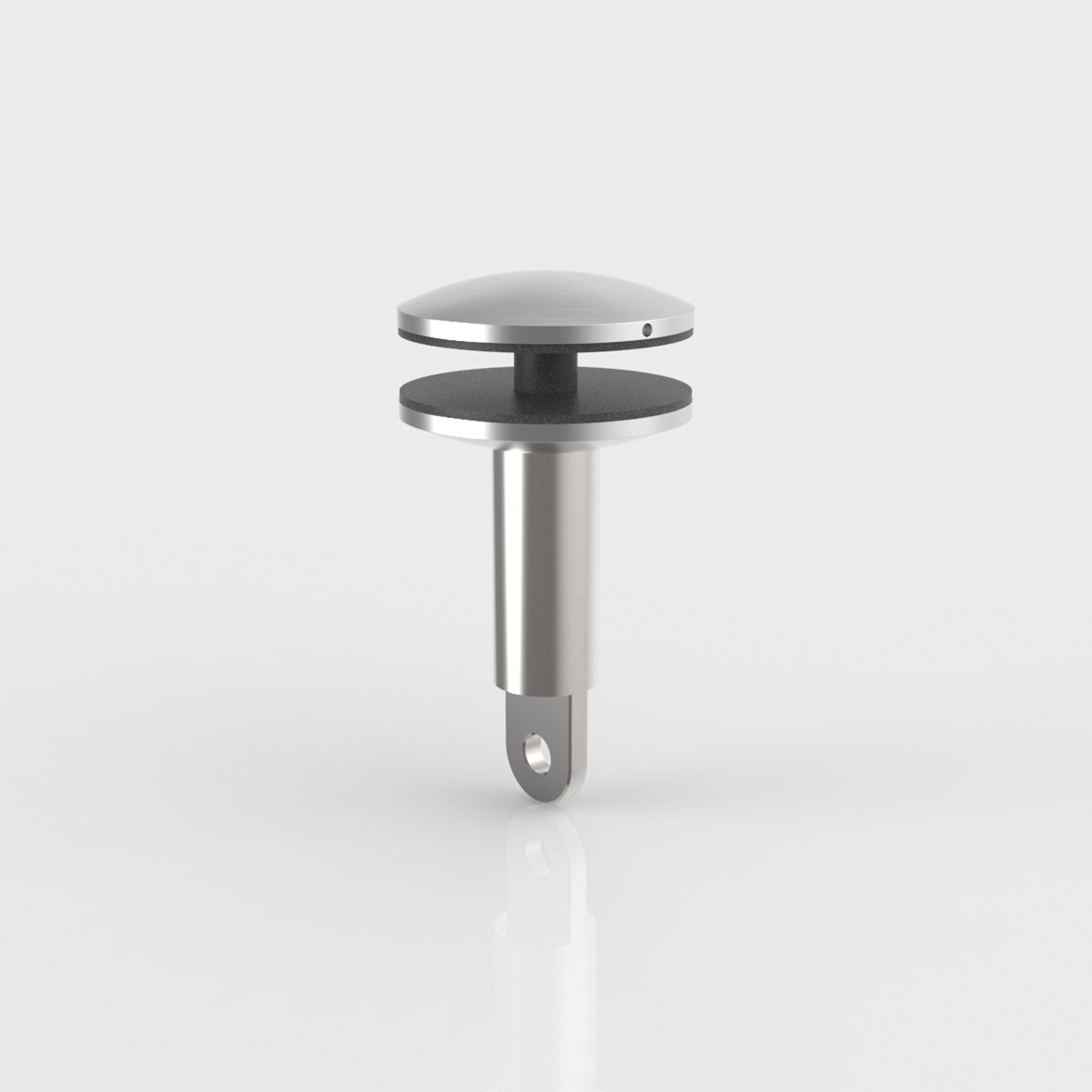

- Vier Punkthalter zur Aufnahme der Glasscheibe
- Geschliffene Edelstahloberfläche
- Transparente und optisch leichte Konstruktion
Variable Neigung passend zur Ausladung
Die Dachneigung des Systems Z-01 ist variabel und von der gewählten Ausladung abhängig. Die Länge und Ausrichtung der Zugstangen werden bei der Montage so eingestellt, dass die Glasscheibe entsprechend den Systemvorgaben positioniert wird.
Eine ausreichende Neigung vom Gebäude weg unterstützt den kontrollierten Wasserablauf. Die tatsächliche Neigung sowie die Positionen der Wand- und Punkthalter müssen nach der Montageanleitung und den technischen Vorgaben für die gewählte Ausführung bestimmt werden.
Mögliche Abmessungen mit zwei Zugstangen
Die maximal möglichen Glasabmessungen hängen von der ausgewählten Glasstärke ab:
- 13,52 mm VSG: bis 1.750 mm Breite und 1.400 mm Ausladung
- 17,52 mm VSG: bis 2.000 mm Breite und 1.400 mm Ausladung
- 21,52 mm VSG: bis 2.250 mm Breite und 1.875 mm Ausladung
Bei größeren Glasbreiten stehen die Ausführungen mit drei oder vier Zugstangen zur Verfügung. Die tatsächlich zulässigen Abmessungen werden vor der Fertigung anhand der Anforderungen des jeweiligen Bauvorhabens geprüft.
Alle Ausführungen des Vordachsystems Z-01
| Ausführung | Glasdicke | Max. Breite | Max. Ausladung | Zum Produkt |
|---|---|---|---|---|
| 2 Zugstangen | 13,52 mm | 1.750 mm | 1.400 mm | Produkt ansehen |
| 2 Zugstangen | 17,52 mm | 2.000 mm | 1.400 mm | Produkt ansehen |
| 2 Zugstangen | 21,52 mm | 2.250 mm | 1.875 mm | Produkt ansehen |
| 3 Zugstangen | 17,52 mm | 3.000 mm | 1.400 mm | Produkt ansehen |
| 3 Zugstangen | 21,52 mm | 3.200 mm | 1.875 mm | Produkt ansehen |
| 4 Zugstangen | 17,52 mm | 4.200 mm | 1.400 mm | Produkt ansehen |
| 4 Zugstangen | 21,52 mm | 4.500 mm | 1.875 mm | Produkt ansehen |
Hinweis: Die genannten Werte sind maximale Systemabmessungen. Sie stellen keine automatische Freigabe für jedes Bauvorhaben dar. Die zulässige Ausführung ist von den örtlichen Belastungen und der vorhandenen Bausubstanz abhängig.
Montage der Wandhalter und Punkthalter
Vor Beginn der Montage müssen der vorhandene Befestigungsuntergrund und die erforderliche Verankerung geklärt werden. Die Bohrpunkte für die oberen und unteren Wandhalter werden entsprechend der technischen Zeichnung auf die Fassade übertragen.
Nach der fachgerechten Befestigung und exakten Ausrichtung der Wandhalter werden die Punkthalter an der vorbereiteten Glasscheibe montiert. Zwischen Glas und Metall müssen immer die dafür vorgesehenen Zwischenlagen eingesetzt werden.
Die Glasscheibe wird anschließend an den unteren Wandhaltern befestigt. Danach werden die beiden Zugstangen mit den oberen Wandhaltern und den vorderen Punkthaltern verbunden. Über die Gewindeverstellung der Zugstangen kann das Vordach entsprechend der vorgesehenen Neigung ausgerichtet werden.
Lieferumfang
- Passend gefertigte Glasscheibe aus VSG in der gewählten Glasstärke
- Erforderliche Glasbohrungen und Kantenbearbeitungen
- 2 obere Wandhalter aus Edelstahl A2
- 2 untere Wandhalter aus Edelstahl A2
- 2 runde Zugstangen aus Edelstahl A2
- 2 vordere Punkthalter für die Verbindung mit den Zugstangen
- 2 wandseitige Punkthalter
- Zwischenlagen zur Trennung von Glas und Metall
- Systembezogene Verbindungselemente
Downloads
Montageanleitungen, technische Zeichnungen und Produktdatenblätter
Hinweis zum Lieferumfang: Bauwerksbezogene Befestigungsmittel sind vom vorhandenen Wandaufbau abhängig. Hochleistungsmörtel, Ankerstangen, Siebhülsen, Schwerlastkonsolen oder Abstandsmontagesysteme sind deshalb nur enthalten, wenn sie in der jeweiligen Produktauswahl ausdrücklich aufgeführt werden.
Technische Eigenschaften
- System: Pauli + Sohn Z-01
- Ausführung: Vordachsystem mit zwei Zugstangen
- Grundartikelnummer: 1847VA
- Glasart: Verbundsicherheitsglas (VSG)
- Wählbare Glasstärken: 13,52 mm, 17,52 mm oder 21,52 mm
- Maximale Glasbreite: abhängig von der Glasstärke bis 2.250 mm
- Maximale Ausladung: abhängig von der Glasstärke bis 1.875 mm
- Neigungswinkel: variabel, abhängig von der Ausladung
- Anzahl der Zugstangen: 2
- Anzahl der Punkthalter: 4
- Material: Edelstahl A2
- Oberfläche: geschliffen
- Montageart: verschraubte Befestigung an der Fassade
- Hersteller des Systems: Pauli + Sohn
Ihre Vorteile auf einen Blick
- Glas und Beschlagsystem als aufeinander abgestimmte Lösung
- Drei wählbare VSG-Glasstärken
- Individuell gefertigte Glasscheibe
- Zwei filigrane Zugstangen aus Edelstahl A2
- Vier Punkthalter für eine transparente Gestaltung
- Variable Neigung passend zur Ausladung
- Maximale Breite bis 2.250 mm
- Maximale Ausladung bis 1.875 mm
- Hochwertige geschliffene Edelstahloberfläche
- Geeignet für private und gewerbliche Eingangsbereiche
Wichtige Hinweise zur Planung und Montage
Ein Glasvordach ist eine sicherheitsrelevante Überkopfverglasung. Vor der Bestellung müssen die örtlichen Wind- und Schneelasten, die Gebäudehöhe, die Glasabmessungen, der Glasaufbau sowie die Tragfähigkeit des Befestigungsuntergrundes geprüft werden.
Die Verankerung muss passend zum vorhandenen Wandaufbau ausgewählt werden. Bei Fassaden mit Wärmedämmverbundsystem können zusätzliche Schwerlastkonsolen oder geeignete Abstandsmontagesysteme erforderlich sein. Die Montage darf nur durch einen geeigneten Fachbetrieb und entsprechend der Montageanleitung sowie den maßgeblichen Systemnachweisen ausgeführt werden.
Die Wandhalter und Punkthalter müssen exakt zueinander ausgerichtet werden. Bei der Montage sind die vorgesehenen Zwischenlagen einzusetzen und alle Verbindungen entsprechend den Herstellervorgaben zu sichern.
Hinweis zur Übereinstimmungserklärung: Soweit nach den maßgeblichen Systemnachweisen erforderlich, muss das ausführende Unternehmen nach der Montage schriftlich bestätigen, dass das Vordach entsprechend den Systemvorgaben und der Montageanleitung von Pauli + Sohn ausgeführt wurde. Die Erklärung ist dem Bauherrn zu übergeben.
