Beschreibung

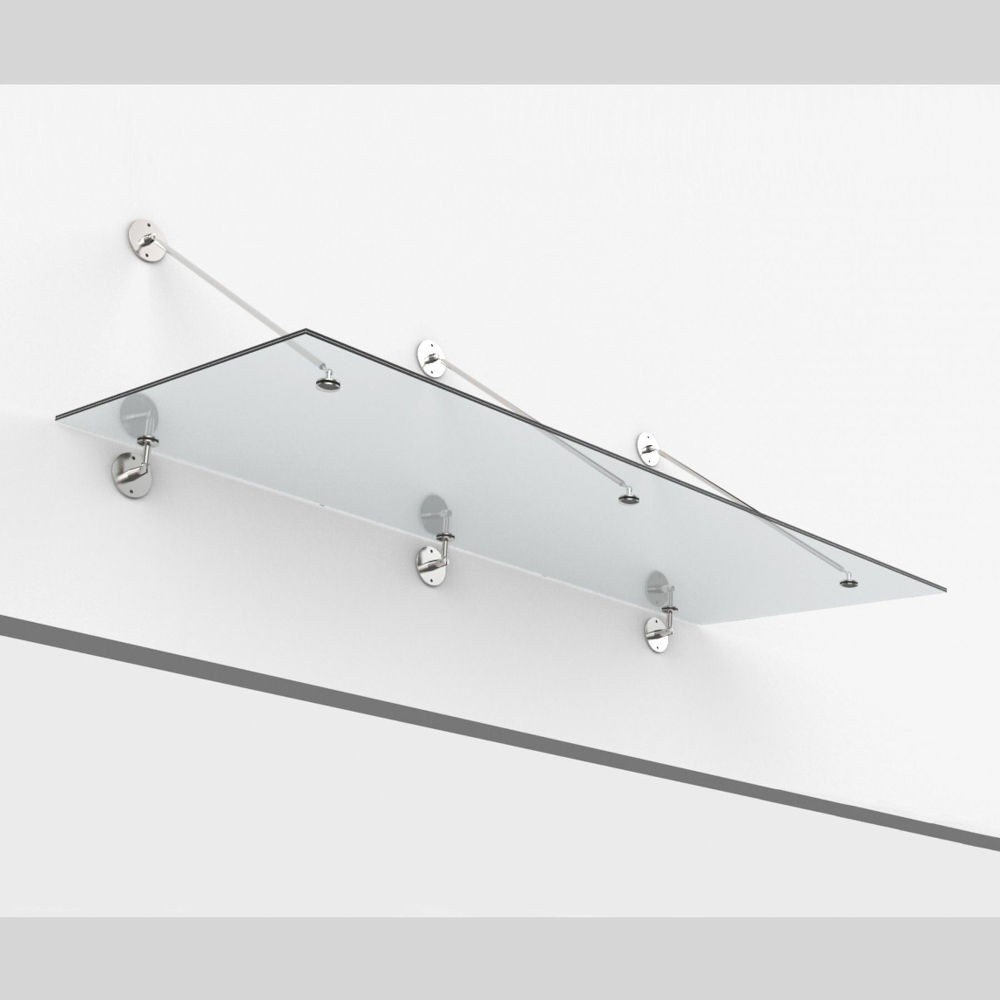

Das Glasvordach Z-01 mit drei Zugstangen verbindet einen großzügigen Wetterschutz mit einer filigranen Edelstahlkonstruktion. Die transparente Glasscheibe wird punktförmig an der Fassade befestigt und an ihrer Vorderkante durch drei runde Zugstangen abgestützt. Dadurch entsteht eine optisch leichte Überdachung, die sich harmonisch in moderne und klassische Fassaden einfügt.
Sie erhalten bei uns das Vordachsystem von Pauli + Sohn zusammen mit einer passend gefertigten Glasscheibe aus Verbundsicherheitsglas. Abhängig von den gewünschten Abmessungen können Sie zwischen 17,52 mm und 21,52 mm VSG wählen. Alle erforderlichen Glasbohrungen und Kantenbearbeitungen werden bereits während der Fertigung ausgeführt und genau auf die Beschläge des Systems abgestimmt.
Wahlweise 17,52 oder 21,52 mm Verbundsicherheitsglas
Das Vordach Z-01 mit drei Zugstangen ist mit zwei verschiedenen Glasstärken erhältlich:
- 17,52 mm VSG: für Glasbreiten bis 3.000 mm und Ausladungen bis 1.400 mm
- 21,52 mm VSG: für Glasbreiten bis 3.200 mm und Ausladungen bis 1.875 mm
Verbundsicherheitsglas besteht aus mindestens zwei Glasscheiben, die durch eine widerstandsfähige Verbundfolie dauerhaft miteinander verbunden sind. Bei einer Beschädigung bleiben die Glasbruchstücke weitgehend an der Folie haften. Dadurch wird das Risiko herabfallender Glasteile reduziert und die bei einer Überkopfverglasung wichtige Resttragfähigkeit unterstützt.
Die Ausführung mit 17,52 mm VSG eignet sich für Vordächer mit einer Ausladung bis 1.400 mm. Wenn eine größere Tiefe oder Breite benötigt wird, bietet die Variante mit 21,52 mm VSG einen erweiterten Abmessungsbereich.
Wichtig: Die Glasstärke legt den vollständigen Glasaufbau nicht abschließend fest. Der erforderliche Aufbau richtet sich nach den maßgeblichen Systemnachweisen und den Anforderungen des jeweiligen Bauvorhabens. Wind- und Schneelasten, Gebäudehöhe, Montageort, Glasabmessungen und Befestigungsuntergrund müssen vor der Fertigung technisch geprüft werden.
Drei runde Zugstangen für breite Eingangsbereiche
Die Glasscheibe wird über drei gleichmäßig angeordnete Befestigungsachsen mit der Fassade verbunden. Jede Achse besteht aus einem oberen Wandhalter, einem unteren Wandhalter, einer runden Zugstange sowie den zugehörigen Punkthaltern.
Die Zugstangen führen von den oberen Wandbefestigungen zu den vorderen Glashaltern. Auf diese Weise wird die Vorderkante der Glasscheibe nach oben abgespannt. Wandseitig wird das Glas über drei weitere Punkthalter mit den unteren Wandhaltern verbunden.
Die zusätzliche mittlere Zugstange unterstützt eine gleichmäßige Lastverteilung über die gesamte Glasbreite. Dadurch eignet sich dieses Modell besonders für breite Hauseingänge, Eingangsbereiche von Mehrfamilienhäusern und gewerblich genutzte Gebäude.
Die sichtbaren Beschlagteile bestehen aus Edelstahl A2 mit geschliffener Oberfläche. Zusammen mit den runden Wandhaltern, Punkthaltern und Zugstangen entsteht eine zeitlose und zurückhaltende Gestaltung.
- Drei runde Zugstangen aus Edelstahl A2
- Drei obere und drei untere Wandhalter
- Sechs Punkthalter zur Aufnahme der Glasscheibe
- Zusätzliche Unterstützung durch die mittlere Zugstange
- Geschliffene Edelstahloberfläche
- Transparente und optisch leichte Konstruktion
Variable Neigung für einen kontrollierten Wasserablauf
Der Neigungswinkel des Vordachsystems Z-01 ist variabel und von der gewählten Ausladung abhängig. Die drei Zugstangen werden bei der Montage so eingestellt, dass die Glasscheibe entsprechend den technischen Vorgaben ausgerichtet wird.
Eine ausreichende Neigung vom Gebäude weg unterstützt den kontrollierten Ablauf von Regenwasser. Die genaue Position der Wandhalter, Punkthalter und Zugstangen muss anhand der Montageanleitung und der technischen Zeichnung für die gewählte Glasgröße festgelegt werden.
Abmessungen abhängig von der Glasstärke
Die maximal möglichen Systemabmessungen richten sich nach der ausgewählten Glasstärke:
| Glasstärke | Maximale Glasbreite | Maximale Ausladung | Zugstangen |
|---|---|---|---|
| 17,52 mm VSG | 3.000 mm | 1.400 mm | 3 |
| 21,52 mm VSG | 3.200 mm | 1.875 mm | 3 |
Die genannten Werte sind maximale Systemabmessungen und stellen keine automatische Freigabe für jedes Bauvorhaben dar. Die tatsächlich zulässige Ausführung hängt von den örtlichen Belastungen, der Montagehöhe, dem erforderlichen Glasaufbau und der Tragfähigkeit des Befestigungsuntergrundes ab.
Alle Ausführungen des Vordachsystems Z-01
| Ausführung | Glasdicke | Max. Breite | Max. Ausladung | Zum Produkt |
|---|---|---|---|---|
| 2 Zugstangen | 13,52 mm | 1.750 mm | 1.400 mm | Produkt ansehen |
| 2 Zugstangen | 17,52 mm | 2.000 mm | 1.400 mm | Produkt ansehen |
| 2 Zugstangen | 21,52 mm | 2.250 mm | 1.875 mm | Produkt ansehen |
| 3 Zugstangen | 17,52 mm | 3.000 mm | 1.400 mm | Produkt ansehen |
| 3 Zugstangen | 21,52 mm | 3.200 mm | 1.875 mm | Produkt ansehen |
| 4 Zugstangen | 17,52 mm | 4.200 mm | 1.400 mm | Produkt ansehen |
| 4 Zugstangen | 21,52 mm | 4.500 mm | 1.875 mm | Produkt ansehen |
Hinweis: Die aufgeführten Werte stellen die maximalen Systemabmessungen dar. Welche Glasstärke und Glasgröße für das konkrete Bauvorhaben geeignet ist, muss anhand der örtlichen Belastungen und der vorhandenen Bausubstanz geprüft werden.
Montage der Wandhalter und Punkthalter
Vor Beginn der Montage müssen der vorhandene Wandaufbau und die dafür geeignete Verankerung bestimmt werden. Anschließend werden die Positionen der drei oberen und drei unteren Wandhalter entsprechend der technischen Zeichnung auf die Fassade übertragen.
Nach der fachgerechten Befestigung müssen alle Wandhalter exakt horizontal und vertikal zueinander ausgerichtet werden. Die sechs Punkthalter werden an den dafür vorgesehenen Glasbohrungen angebracht. Zwischen Glas und Metall sind immer die vom Hersteller vorgesehenen Zwischenlagen einzusetzen.
Die Glasscheibe wird zunächst über die drei wandseitigen Punkthalter positioniert und gesichert. Danach werden die Zugstangen mit den oberen Wandhaltern und den vorderen Punkthaltern verbunden. Über die Gewindeverstellung lässt sich das Vordach entsprechend der vorgesehenen Neigung ausrichten.
Alle drei Befestigungsachsen müssen gleichmäßig eingestellt werden. Dadurch werden einseitige Belastungen vermieden und die Kräfte entsprechend den Systemvorgaben in die Fassade eingeleitet.
Lieferumfang
- Passend gefertigte Glasscheibe aus 17,52 oder 21,52 mm VSG
- Erforderliche Glasbohrungen und Kantenbearbeitungen
- 3 obere Wandhalter aus Edelstahl A2
- 3 untere Wandhalter aus Edelstahl A2
- 3 runde Zugstangen aus Edelstahl A2
- 3 vordere Punkthalter für die Verbindung mit den Zugstangen
- 3 wandseitige Punkthalter
- Zwischenlagen zur Trennung von Glas und Metall
- Systembezogene Schrauben und Verbindungselemente
Downloads
Montageanleitungen, technische Zeichnungen und Produktdatenblätter
Hinweis zum Lieferumfang: Die erforderlichen Befestigungsmittel für die Verankerung an der Fassade richten sich nach dem vorhandenen Wandaufbau. Hochleistungsmörtel, Ankerstangen, Siebhülsen, Schwerlastkonsolen oder Abstandsmontagesysteme sind daher nur enthalten, wenn sie in der jeweiligen Produktauswahl ausdrücklich aufgeführt werden.
Technische Eigenschaften
- System: Pauli + Sohn Z-01
- Ausführung: Vordachsystem mit drei Zugstangen
- Artikelnummer bei 17,52 mm VSG: 1848VA-16
- Artikelnummer bei 21,52 mm VSG: 1848VA-20
- Glasart: Verbundsicherheitsglas (VSG)
- Wählbare Glasstärken: 17,52 oder 21,52 mm
- Maximale Glasbreite: abhängig von der Glasstärke bis 3.200 mm
- Maximale Ausladung: abhängig von der Glasstärke bis 1.875 mm
- Neigungswinkel: variabel, abhängig von der Ausladung
- Anzahl der Zugstangen: 3
- Anzahl der Punkthalter: 6
- Material: Edelstahl A2 beziehungsweise Edelstahl 1.4301
- Oberfläche: geschliffen
- Einbauart: verschraubte Befestigung an der Fassade
- Hersteller des Systems: Pauli + Sohn
Ihre Vorteile auf einen Blick
- Glas und Vordachsystem als aufeinander abgestimmte Lösung
- 17,52 oder 21,52 mm starkes Verbundsicherheitsglas wählbar
- Individuell nach den geprüften Maßen gefertigte Glasscheibe
- Drei filigrane Zugstangen aus Edelstahl A2
- Sechs Punkthalter für eine transparente Gestaltung
- Zusätzliche Unterstützung durch die mittlere Befestigungsachse
- Variable Neigung passend zur gewählten Ausladung
- Maximale Glasbreite bis 3.200 mm
- Maximale Ausladung bis 1.875 mm
- Hochwertige geschliffene Edelstahloberfläche
- Geeignet für breite private und gewerbliche Eingangsbereiche
Wichtige Hinweise zur Planung und Montage
Ein Glasvordach ist eine sicherheitsrelevante Überkopfverglasung. Vor der Bestellung müssen die örtlichen Wind- und Schneelasten, die Gebäudehöhe, die Glasabmessungen, der erforderliche Glasaufbau sowie die Tragfähigkeit des Befestigungsuntergrundes geprüft werden.
Die Auswahl der Glasstärke darf nicht ausschließlich anhand der gewünschten Größe erfolgen. Ob 17,52 oder 21,52 mm VSG erforderlich beziehungsweise zulässig sind, muss anhand der technischen Anforderungen des jeweiligen Bauvorhabens beurteilt werden.
Die Verankerung muss passend zum vorhandenen Wandaufbau ausgewählt werden. Bei Fassaden mit Wärmedämmverbundsystem können zusätzliche Schwerlastkonsolen oder geeignete Abstandsmontagesysteme erforderlich sein.
Die Montage darf ausschließlich durch einen geeigneten Fachbetrieb nach der Montageanleitung, den Systemvorgaben und den maßgeblichen Nachweisen ausgeführt werden. Wandhalter, Punkthalter und Zugstangen müssen exakt zueinander ausgerichtet und sämtliche Verbindungen entsprechend den Herstellervorgaben montiert werden.
Hinweis zur Übereinstimmungserklärung: Soweit es die maßgeblichen Systemnachweise vorsehen, muss das ausführende Unternehmen nach Abschluss der Montage schriftlich bestätigen, dass das Vordach entsprechend den Systemvorgaben und der Montageanleitung von Pauli + Sohn ausgeführt wurde. Die Erklärung ist dem Bauherrn zu übergeben.
