Beschreibung

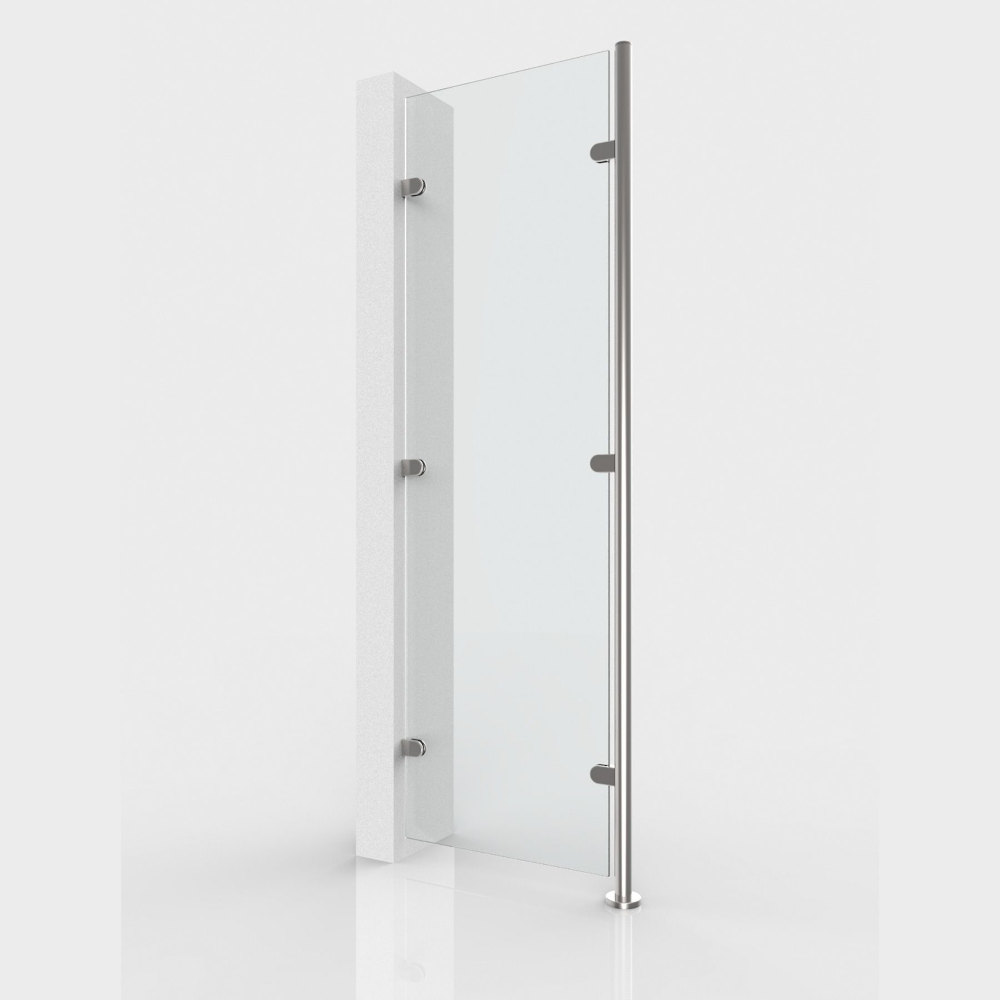

Glaswindfang W-01 – Glas und Edelstahl-Beschlagsystem als Komplettlösung
Der Glaswindfang W-01 schützt Hauseingänge, Zugänge und Durchgangsbereiche vor seitlich einfallendem Wind, ohne den Eingangsbereich optisch einzuengen. Die transparente Verglasung bewahrt den offenen Charakter der Fassade, während die geschliffenen Edelstahlbeschläge für eine moderne und hochwertige Gestaltung sorgen.
Bei uns erhalten Sie das Windfangsystem zusammen mit der passend gefertigten Glasscheibe. Die Glasabmessungen, Glasstärke und erforderlichen Bearbeitungen werden auf die gewählte Ausführung und die jeweilige Einbausituation abgestimmt.
Transparentes Windschutzelement für den Außenbereich

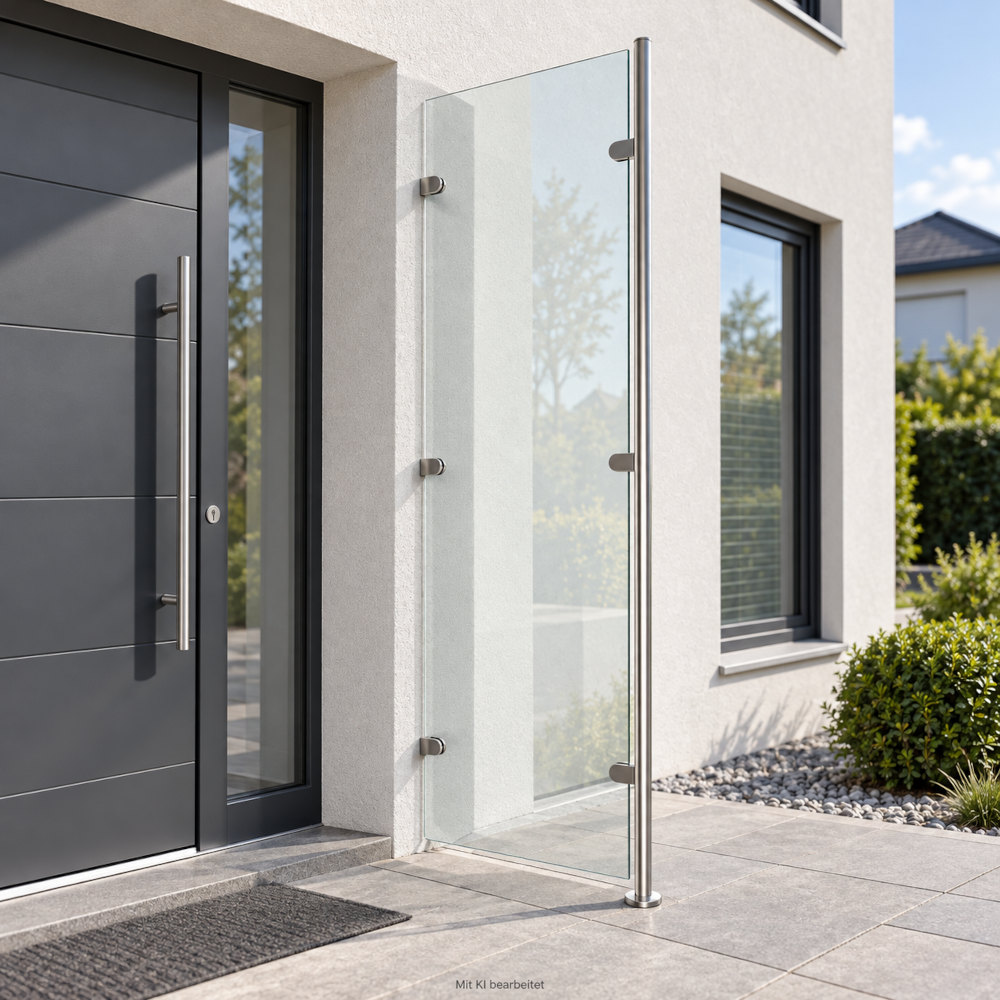

Der Windfang wird im rechten Winkel von 90° zur Fassade montiert. Die Glasscheibe bildet dabei eine seitliche Schutzfläche, die den direkten Windzug im Bereich der Eingangstür reduziert. So entsteht ein geschützterer Zugang, ohne dass Licht oder Sicht durch eine geschlossene Seitenwand verloren gehen.
Das System eignet sich unter anderem für:
- Hauseingänge und Haustüren
- Eingangsbereiche von Mehrfamilienhäusern
- Praxis-, Büro- und Geschäftsgebäude
- Seitliche Ergänzungen zu Glasvordächern
- Überdachte Durchgänge und geschützte Zugangsbereiche
Für Glasstärken von 8 bis 12,76 mm
Das Beschlagsystem ist für Glasscheiben mit einer Stärke von 8 bis 12,76 mm ausgelegt. Abhängig von Windlastzone, Gebäudehöhe, Scheibenbreite und Einbausituation können unterschiedliche Glasarten und Glasaufbauten erforderlich sein.
Mögliche Ausführungen sind beispielsweise Einscheibensicherheitsglas, heißgelagertes Einscheibensicherheitsglas oder Verbundsicherheitsglas. Die Klemmbefestigungen werden passend zur ausgewählten Glasstärke zusammengestellt.
Wichtig: Der Bereich von 8 bis 12,76 mm bezeichnet die technisch möglichen Glasstärken des Beschlagsystems. Welche Glasart und Glasstärke für das konkrete Bauvorhaben verwendet werden darf, muss anhand der vorhandenen Einbausituation und der Systemstatik bestimmt werden.
Orientierungswerte für die Glasauswahl
| Scheibenbreite | Windlastzone | Gebäudehöhe | Glasaufbau |
|---|---|---|---|
| 800 mm | 1 | unter 18 m | VSG 10,76 mm |
| 800 mm | 1 | unter 10 m | VSG 12,76 mm |
| 800 mm | 1 | unter 18 m | VSG 8,76 mm |
| 800 mm | 2 | unter 18 m | VSG 12,76 mm |
| 800 mm | 2 | unter 18 m | VSG 10,76 mm |
| 1.100 mm | 1 | unter 18 m | VSG 10,76 mm |
| 1.100 mm | 2 | unter 18 m | VSG 12,76 mm |
| 1.100 mm | 2 | unter 18 m | 8 mm ESG-H |
| 1.100 mm | 2 | unter 18 m | 10 mm ESG-H |
Hinweis: Die genannten Werte dienen ausschließlich der Vordimensionierung nach den Systemunterlagen. Sie ersetzen keine projektbezogene technische Prüfung. Standort, Gebäudegeometrie, Geländekategorie, Befestigungsuntergrund und weitere Einwirkungen können eine abweichende Ausführung erforderlich machen.
Stabile Konstruktion aus geschliffenem Edelstahl A2
Die Beschläge und tragenden Bauteile bestehen aus Edelstahl A2 mit geschliffener Oberfläche. Das Material ist korrosionsbeständig und für den dauerhaften Einsatz im Außenbereich geeignet. Die zurückhaltende Edelstahloptik harmoniert sowohl mit modernen Fassaden als auch mit bestehenden Glas- und Metallkonstruktionen.
Die Glasscheibe wird auf der Gebäudeseite mit drei Glasklemmen befestigt. An der freien Außenkante erfolgt die Stabilisierung über ein Edelstahlrohr und drei weitere Klemmbefestigungen. Zwei Bodenhalter verankern die Konstruktion am geeigneten Untergrund.
- Beschlagsystem aus Edelstahl A2
- Geschliffene und hochwertig verarbeitete Oberfläche
- Drei Befestigungspunkte an der Gebäudewand
- Drei Befestigungspunkte am äußeren Edelstahlrohr
- Zwei Bodenhalter zur Verankerung der äußeren Stütze
- Montage im Winkel von 90° zur Fassade
Passend gefertigte Glasscheibe
Die Glasscheibe wird passend zum System und zu den vorgesehenen Abmessungen gefertigt. Notwendige Bohrungen und weitere Glasbearbeitungen werden bereits während der Herstellung berücksichtigt. Nach dem Vorspannen kann ESG nicht mehr zugeschnitten, gebohrt oder anderweitig bearbeitet werden.
Für die systembedingte Plattenbohrung gilt eine Mindestgröße von 10 mm beziehungsweise mindestens entsprechend der Glasdicke. Der Abstand der Bohrung zum Glasrand beträgt nach den Systemangaben 24 mm. Die endgültigen Bohrungsmaße werden anhand des gewählten Glasaufbaus und der Beschlagsausführung festgelegt.
Lieferumfang
- Passend gefertigte Glasscheibe in der technisch erforderlichen Ausführung
- Erforderliche Glasbohrungen und Kantenbearbeitungen

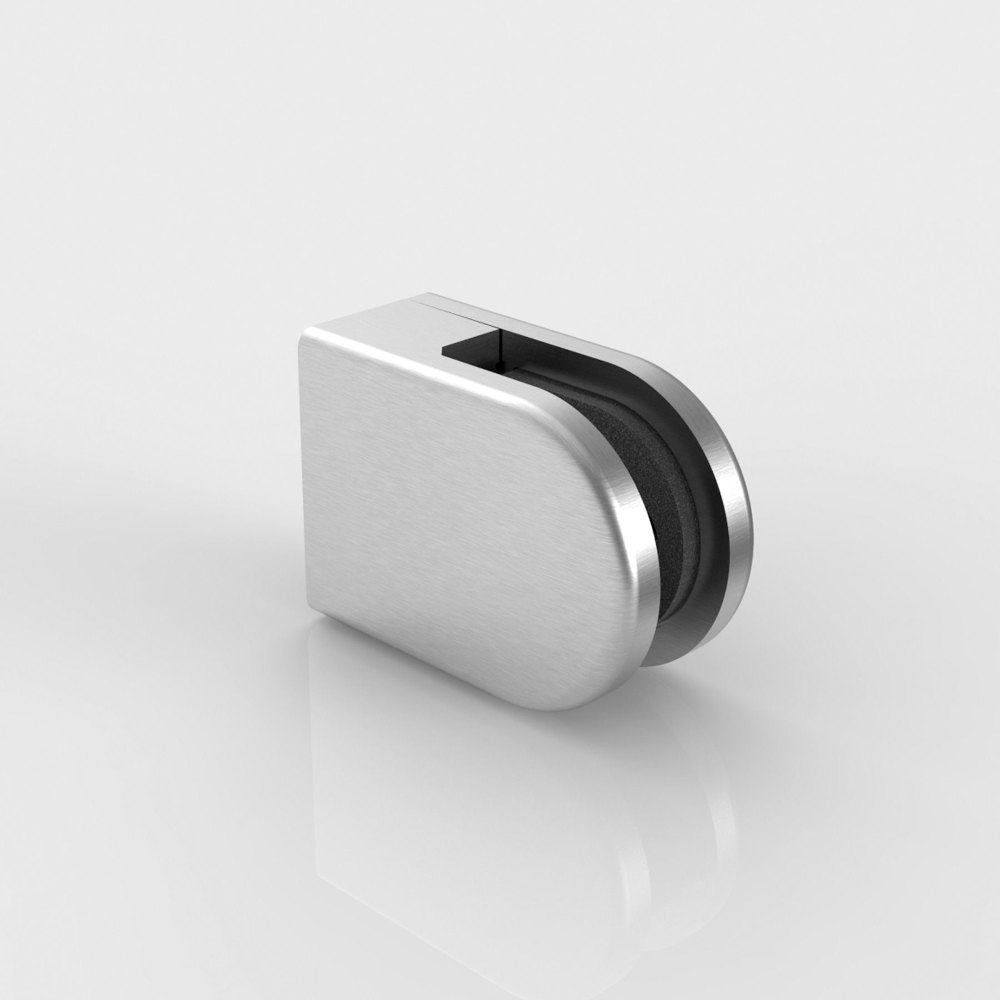

- 3 Glasklemmen für die wandseitige Befestigung

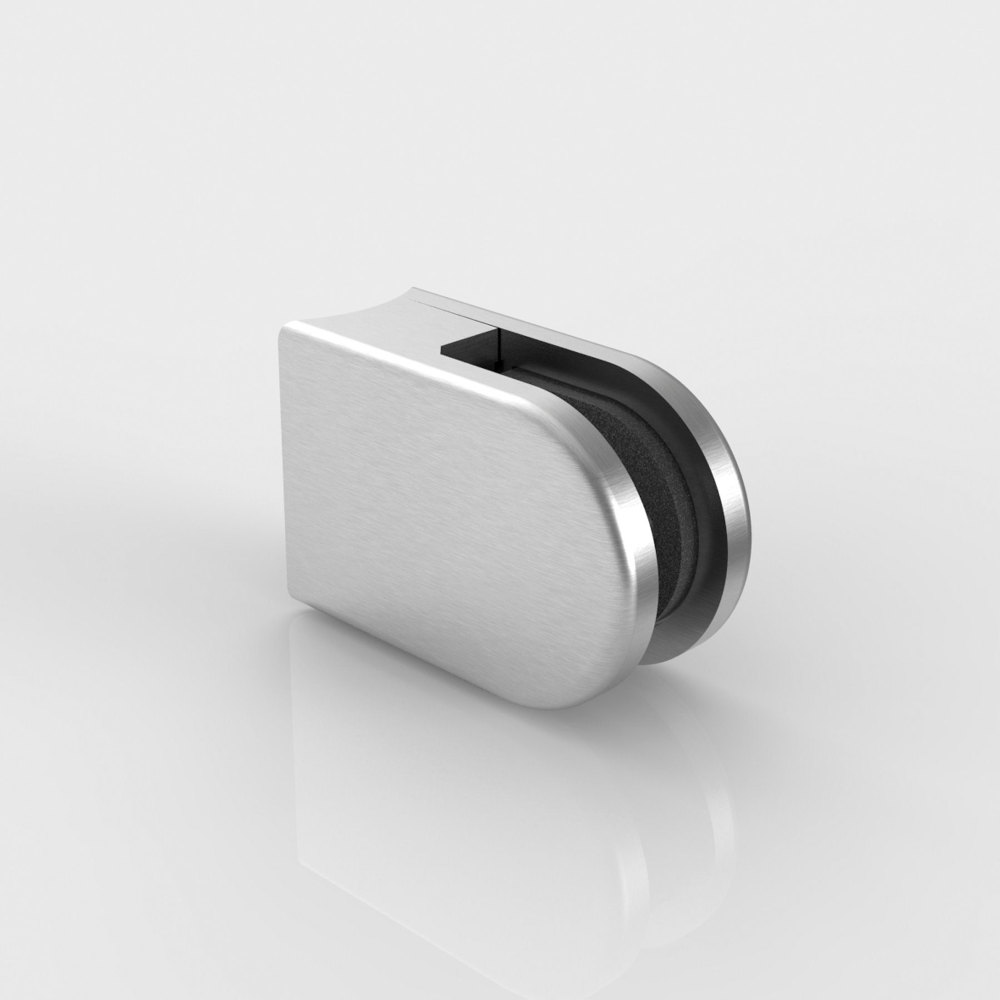

- 3 Glasklemmen zur Befestigung am äußeren Edelstahlrohr

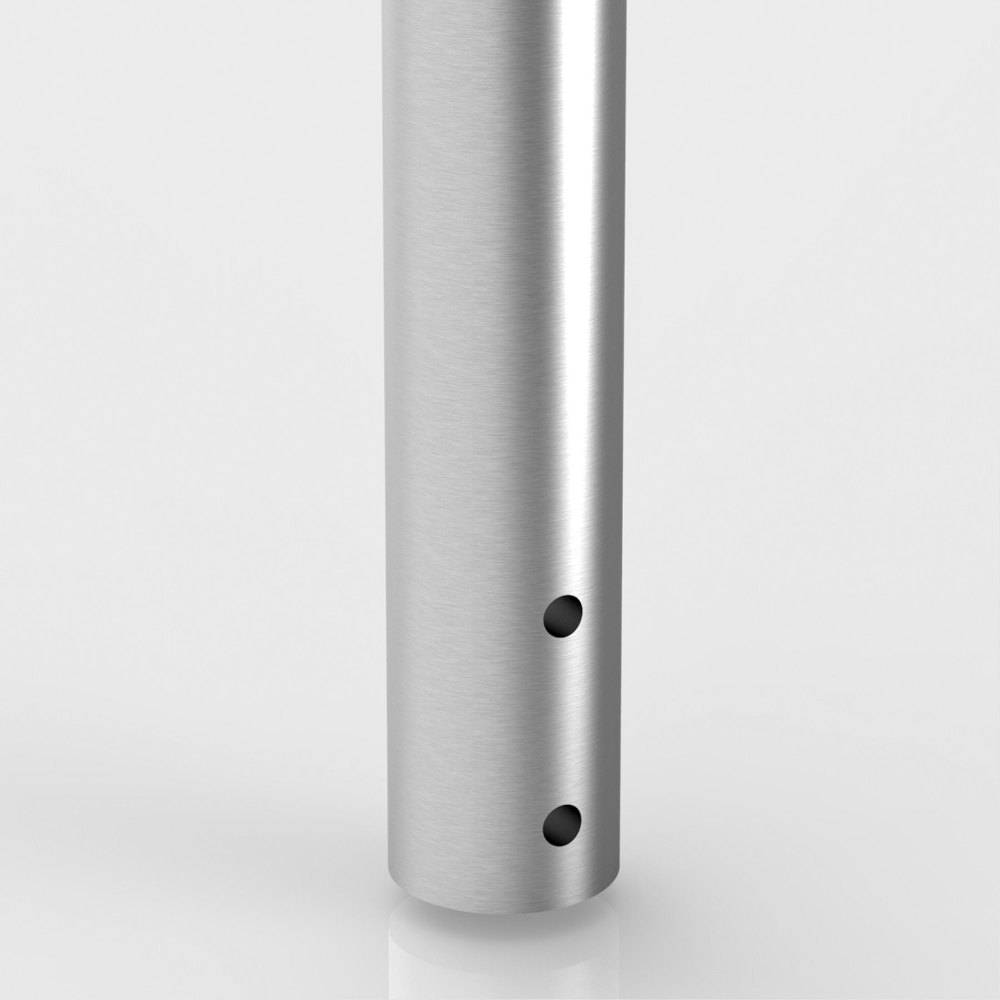

- 1 äußeres Tragrohr aus Edelstahl

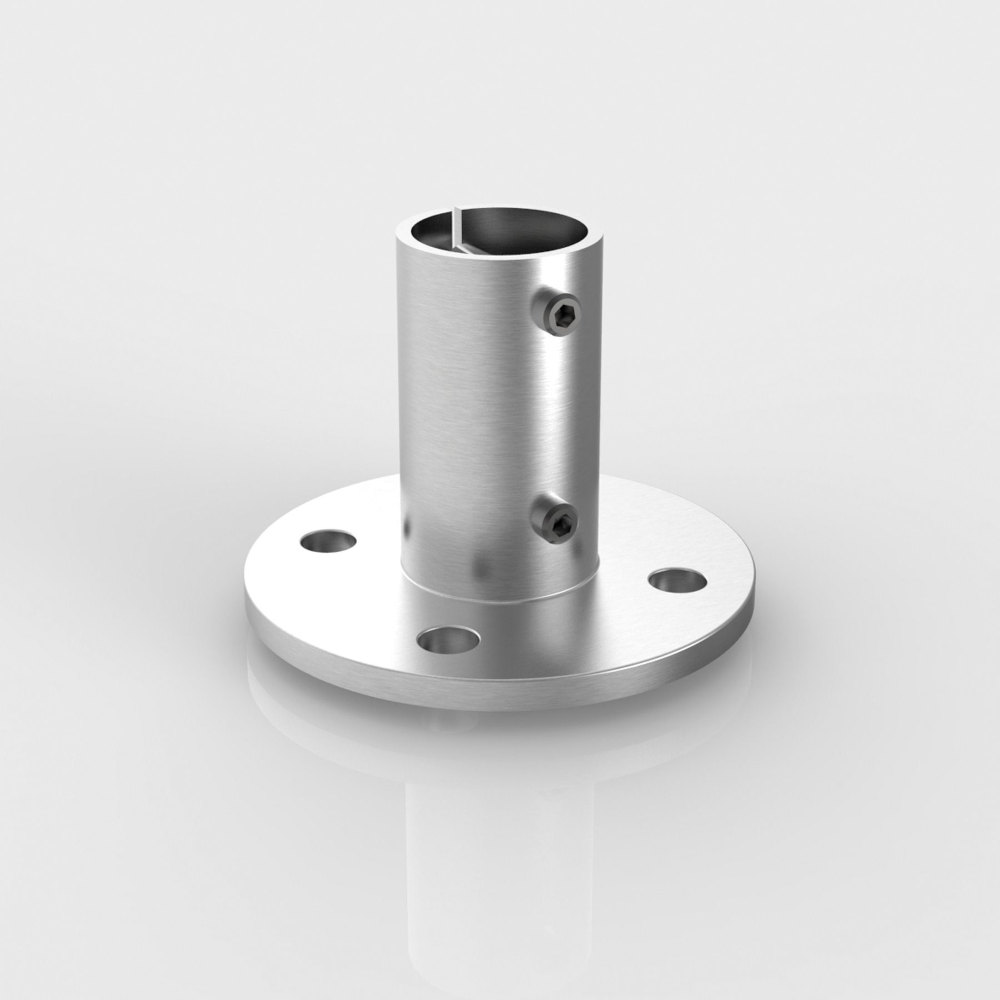

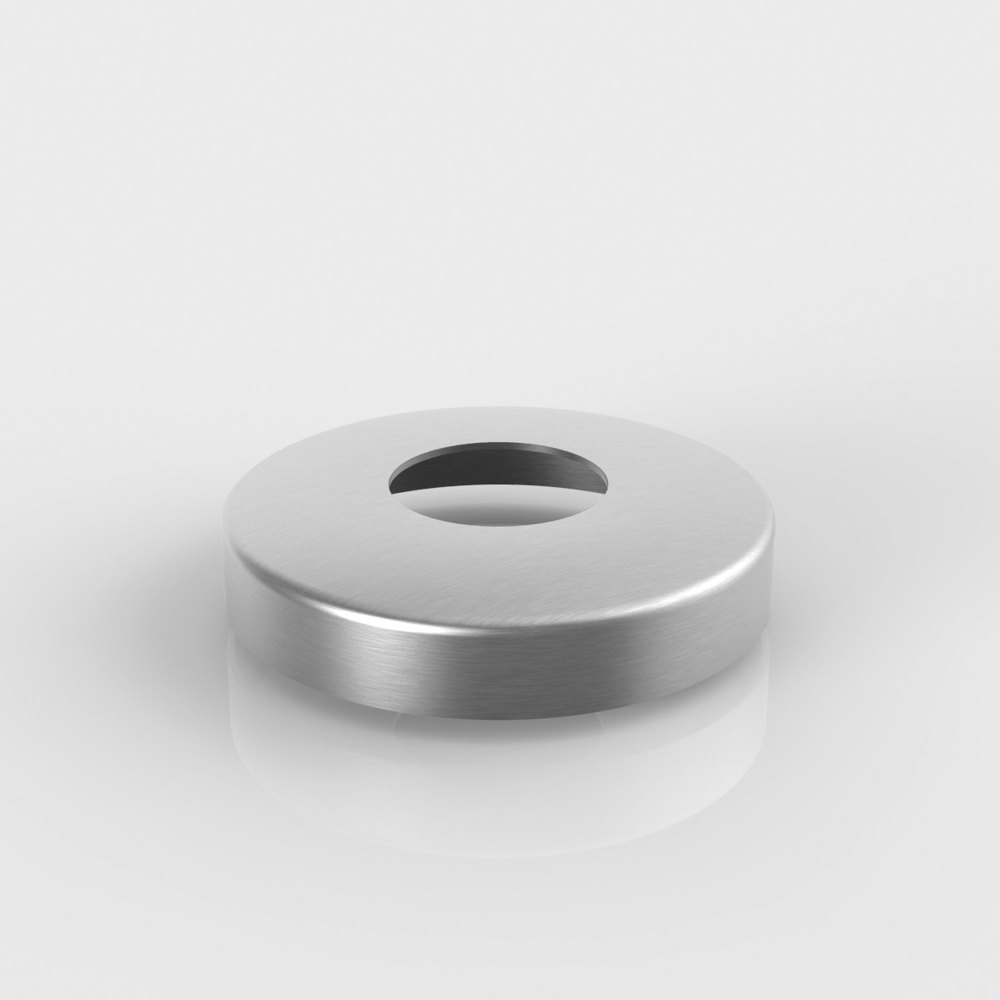

- 2 Bodenhalter für das Tragrohr
- Wand- und Rohrverbindungen entsprechend dem System W-01

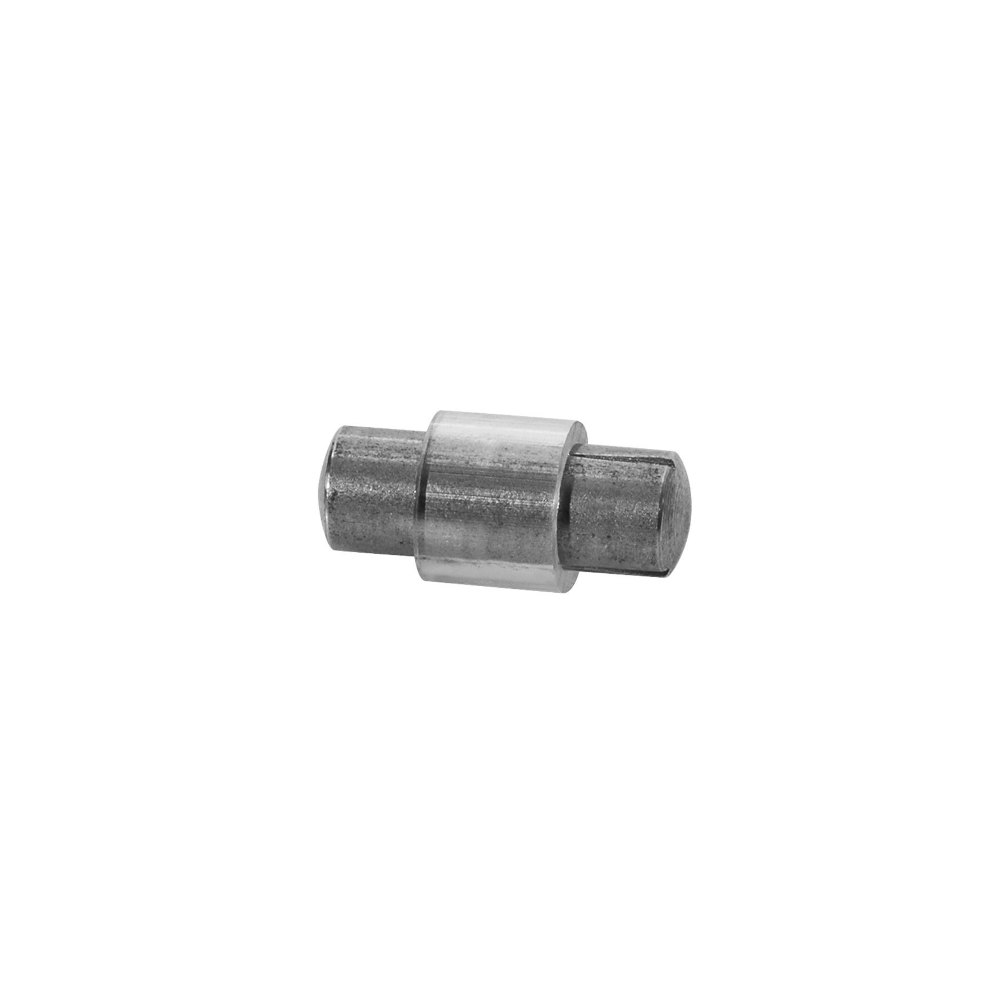

- Systembezogene Dichtungen und Verbindungselemente
Downloads
Montageanleitungen, technische Zeichnungen und Produktdatenblätter
Hinweis zum Lieferumfang: Die Befestigungsmittel für Wand und Boden müssen auf den vorhandenen Untergrund abgestimmt werden. Dübel, Anker, Verbundmörtel oder weitere bauwerksbezogene Befestigungsmittel sind deshalb nur enthalten, wenn sie in der jeweiligen Produktauswahl ausdrücklich aufgeführt werden.
Technische Eigenschaften
- System: Pauli + Sohn W-01
- Artikelnummer des Beschlagsystems: 102338PSA2
- Ausführung: Seitlicher Glaswindfang
- Montagewinkel: 90° zur Fassade
- Mögliche Glasstärken: 8 bis 12,76 mm
- Mögliche Glasarten: abhängig von Einbausituation und statischer Bemessung
- Material der Beschläge: Edelstahl A2
- Oberfläche: geschliffen
- Anzahl der Glasklemmen: 6
- Anzahl der Bodenhalter: 2
- Hersteller des Systems: Pauli + Sohn
Ihre Vorteile auf einen Blick
- Glasscheibe und Beschlagsystem als abgestimmte Lösung
- Wirksamer seitlicher Windschutz für Eingangsbereiche
- Transparente und lichtdurchlässige Gestaltung
- Für Glasstärken von 8 bis 12,76 mm geeignet
- Individuell gefertigte Glasscheibe
- Hochwertige Beschläge aus Edelstahl A2
- Geschliffene, zeitlose Edelstahloberfläche
- Stabilisierung durch äußeres Edelstahlrohr
- Systemstatik nach DIN 18008 vorhanden
- Geeignet für private und gewerbliche Eingangsbereiche
Wichtige Hinweise zur Planung und Montage
Ein Windfang aus Glas ist im Außenbereich erheblichen Windlasten ausgesetzt. Vor der Bestellung müssen deshalb insbesondere der Gebäudestandort, die Windlastzone, die Gebäudehöhe, die Scheibenabmessungen, der Glasaufbau sowie die Tragfähigkeit von Wand und Boden geprüft werden.
Die angegebenen Glasabmessungen und Glasaufbauten stellen eine Vordimensionierung dar. Die endgültige Ausführung muss anhand der Systemstatik und der tatsächlichen baulichen Gegebenheiten festgelegt werden. Bei abweichenden Bedingungen kann eine gesonderte statische Beurteilung erforderlich sein.
Wand- und Bodenhalter dürfen nur an ausreichend tragfähigen Untergründen befestigt werden. Fassadendämmungen, Estriche, Bodenbeläge und nicht tragende Bauteile sind nicht als alleiniger Befestigungsgrund geeignet. Die Montage sollte durch einen qualifizierten Fachbetrieb nach den Herstellervorgaben erfolgen.
