Beschreibung

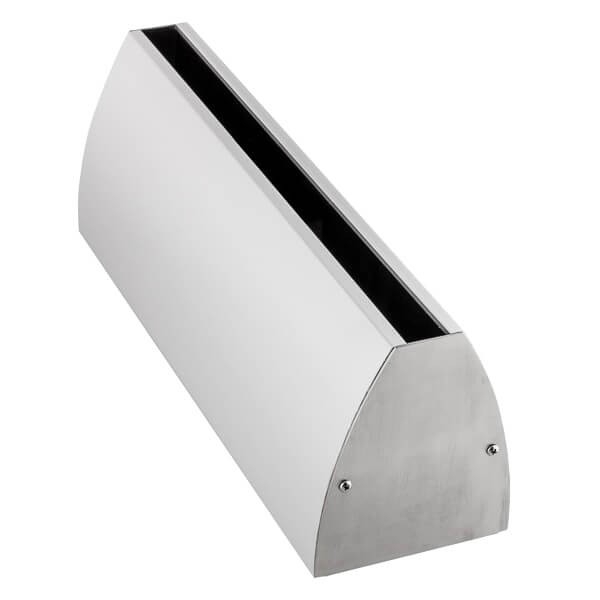

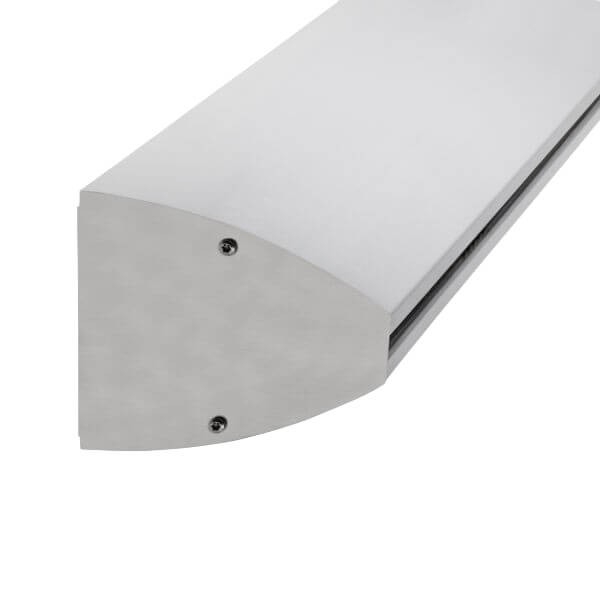

Wandklemmprofil 0° 17,52 mm, oval – Edelstahloptik für moderne Glasvordächer
Das ovale Wandklemmprofil in Edelstahloptik bietet eine elegante und zugleich stabile Lösung zur Befestigung freitragender Glasvordächer. Durch das minimalistische Design entsteht eine moderne, klare Optik, die sich harmonisch in unterschiedlichste Architekturkonzepte integriert.
Das Klemmprofil ermöglicht die Realisierung von Ganzglasvordächern ohne sichtbare Zugstangen oder zusätzliche Stützen. Dadurch wirkt die Konstruktion besonders offen, leicht und hochwertig. Ideal geeignet für Eingangsbereiche, Terrassen, Balkone oder als Schutzlösung für technische Außenbereiche wie Wallboxen und Terminals.
Vorteile auf einen Blick
- Modernes Wandklemmprofil in ovaler Edelstahloptik
- Ideal für freitragende Ganzglasvordächer
- Klare, minimalistische Architektur ohne Zugstangen
- Geeignet für 17,52 mm Verbundsicherheitsglas
- Hochwertige und stabile Ausführung
- Für private und gewerbliche Anwendungen geeignet
- Witterungsbeständig und langlebig
Einsatzbereiche
- Vordächer
- Eingangsbereiche
- Terrassen und Balkone
- Schutzüberdachungen
- Außenbereiche mit technischen Anlagen
Technische Daten
- Ausführung: Wandklemmprofil 0°
- Form: Oval
- Glasstärke: 17,52 mm
- Oberfläche: Edelstahloptik
- Einsatzbereich: Innen- und Außenbereich
Lieferumfang

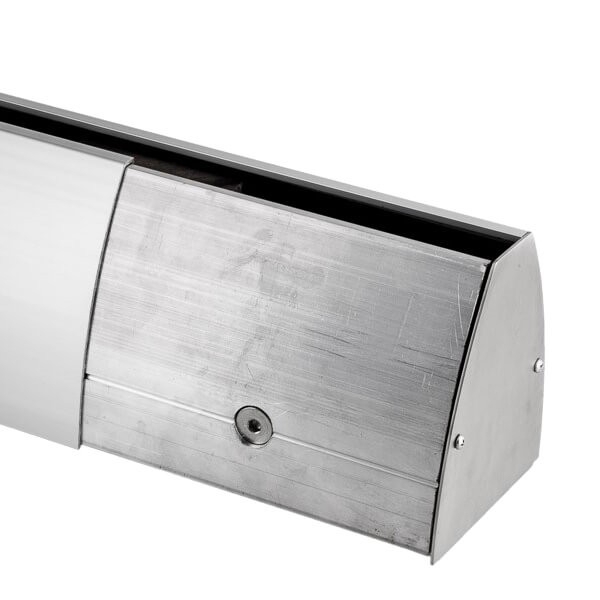

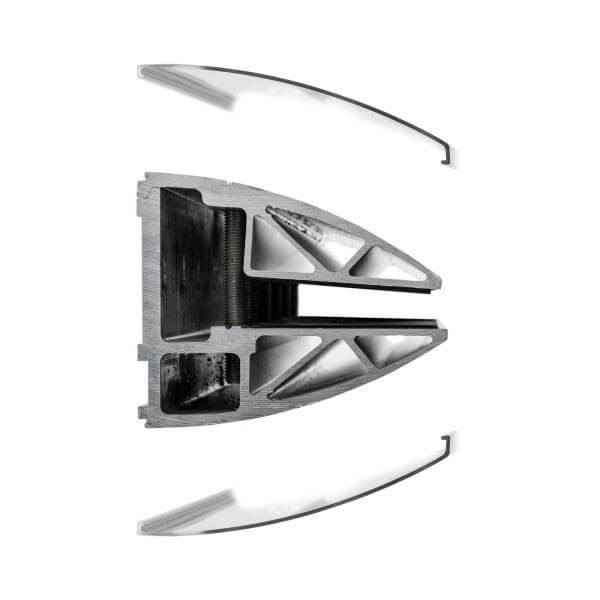

- Ovales 2-teiliges Profil
- Vorgeklebte Gummiauflagen
- Obere und untere Abdeckungen

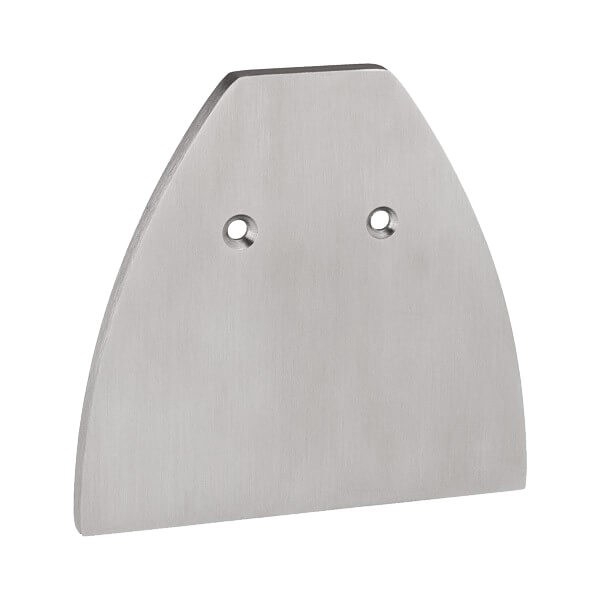

- Edelstahl-Endkappen

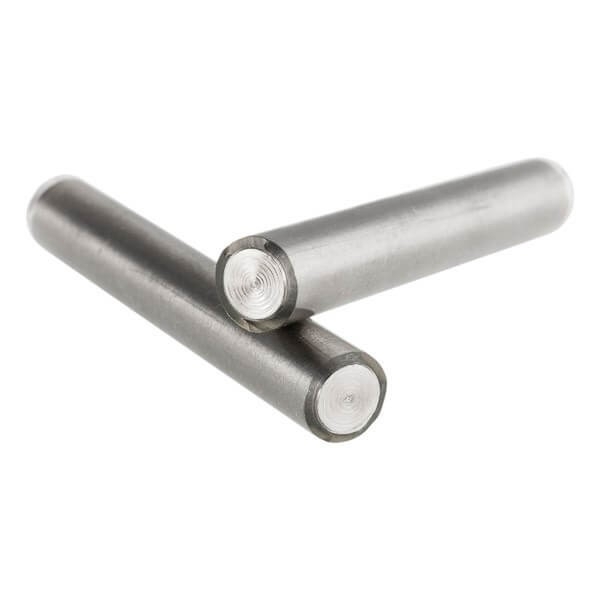

- Sicherungsstifte
- Schraubenset
Hinweis: Für eine sichere und fachgerechte Montage empfehlen wir die Installation durch qualifiziertes Fachpersonal unter Berücksichtigung der statischen Anforderungen.

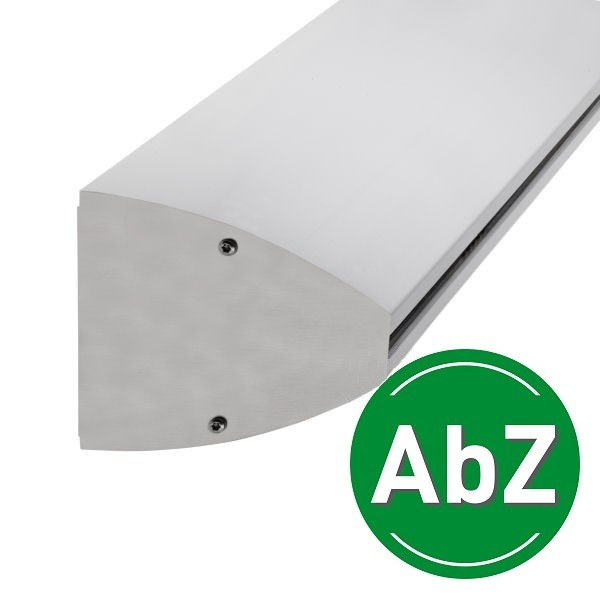

| Zulassung | Allgemeine bauamtliche Zulassung (AbZ) |
|---|---|
| Ausführung | Ovales Vordach-Profil für VSG 17,52 mm SentryGlas |
| Material Grundprofil | Aluminium, pressblank |
| Material Abdeckung | Aluminium, eloxiert |
| Material Endkappen | Edelstahl, matt gebürstet |
| Profilhöhe | ca. 100 mm |
| Profiltiefe | ca. 100 mm |
| Maximale Profillänge | 5.000 mm |
| AbZ-Gültigkeit | Ab einer Profilbreite von 2.000 mm |
| Bohrabstand Wandbefestigung | 175 mm |
| Lagerung | Linear gelagert |
| Konstruktion | Absolut freitragend |
Wichtige Hinweise zur Gültigkeit der Allgemeinen bauamtlichen Zulassung (AbZ)
| Maximale Auskragung | 1.000 mm (inklusive Profil) |
|---|---|
| Mindestbreite | 2.000 mm |
| Zulässige Glasart | Ausschließlich VSG 17,52 mm mit SentryGlas®-Zwischenlage |
| Erforderlicher Glasaufbau | Spezial-TVG-Glas (VSG 16/2 – 4A.2xTVG Sentry – Glas SGP 5000 1,52 mm) |
| Glasform | Rechteckige Glasform |
| Glasbohrungen | Zwei Bohrungen mit jeweils Ø 14 mm für die Sicherungsstifte gemäß AbZ |
| Weitere Informationen | Details und technische Anforderungen entnehmen Sie bitte der Allgemeinen bauamtlichen Zulassung (AbZ). |
