Beschreibung

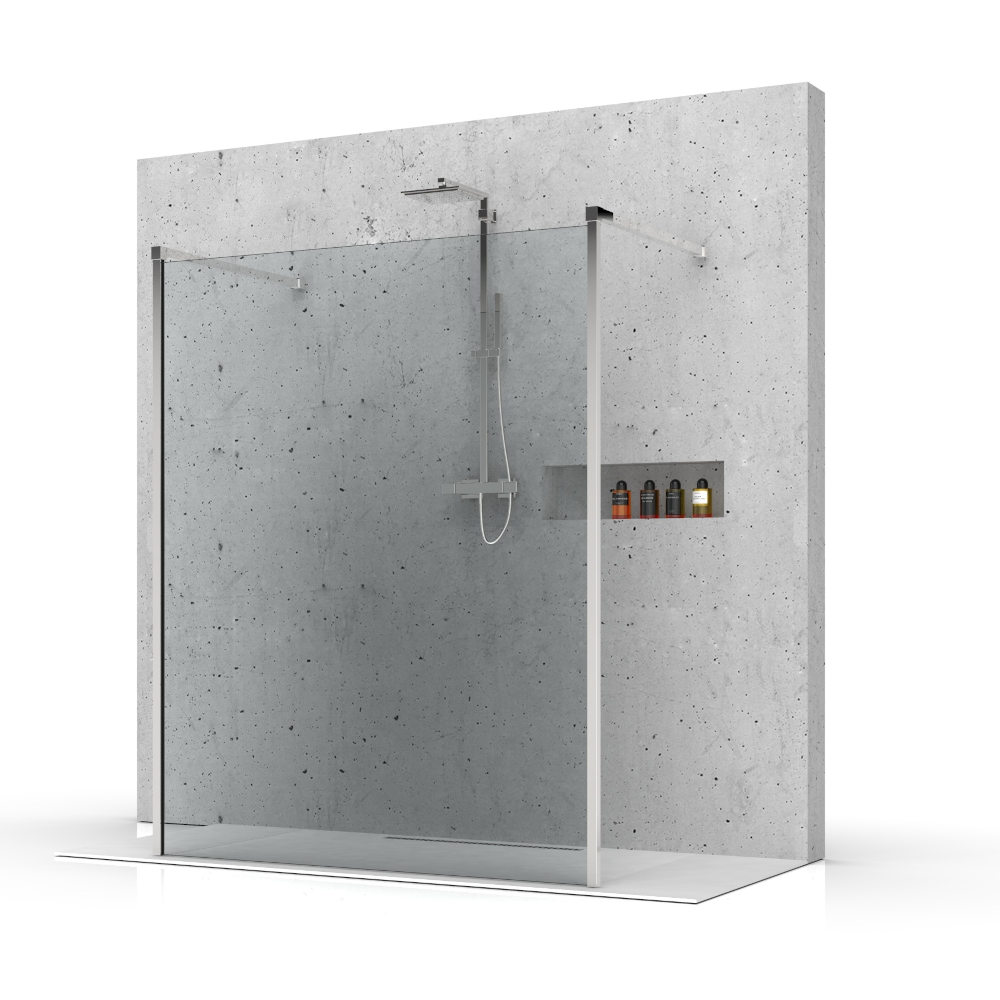

WALK-IN-Systemprofil mit Boden-Wand-Anschluss
Die feststehende Glaswand wird am freien Glasrand durch ein hochwertiges Boden-Wand-Systemprofil von Pauli + Sohn stabilisiert. Das senkrechte Profil beginnt am Boden, führt entlang der äußeren Glaskante nach oben und wird anschließend über einen Eckverbinder im Winkel von 90° zur angrenzenden Wand geführt.
Diese Profilkonstruktion übernimmt die vollständige Aussteifung der Glasscheibe. Eine zusätzliche Stabilisationsstange ist daher nicht erforderlich. Durch die geradlinige Form und die verdeckt angeordneten Verschraubungen entsteht eine ruhige und moderne Gesamtansicht.
- Boden-Wand-System für eine feststehende Glasscheibe
- Profilquerschnitt 32 × 32 mm
- Profilnut 15 × 15 mm
- senkrechter Profilabschnitt mit 2.800 mm Ausgangslänge
- waagerechter Profilabschnitt mit 1.400 mm Ausgangslänge
- beide Profilabschnitte individuell kürzbar
- Verbindung der Profile über einen 90°-Eckverbinder
- keine zusätzliche Stabilisationsstange erforderlich
- unsichtbar angeordnete Verschraubungen
Ermittlung der benötigten Profillängen
Die beiden Profilabschnitte werden bei der Montage passend zur vorhandenen Einbausituation gekürzt. Für die Ermittlung der Profillängen gelten nach der Montageanleitung folgende Vorgaben:
- Senkrechtes Profil: mindestens Glashöhe + 16 mm
- Waagerechtes Profil: lichtes Maß zwischen Profil und Wand − 10 mm
Die Profile dürfen ausschließlich an den in der Montageanleitung gekennzeichneten Seiten gekürzt werden. Zum Ablängen kann eine geeignete Metallsäge verwendet werden.
Das System ermöglicht außerdem einen begrenzten Ausgleich schief verlaufender Wände von bis zu etwa 6 mm. Die tatsächliche Einbausituation muss dennoch vor der Glasfertigung genau aufgemessen werden.
Aufnahme der 8-mm-Glasscheibe
Die Glasscheibe wird am freien Rand in der 15 × 15 mm großen Profilnut aufgenommen. Bei der Ausführung aus 8 / 10 mm ESG wird zunächst die Festverglasungsdichtung in das Profil eingelegt. Anschließend wird die Glasscheibe auf eine geeignete Unterlage aus Weich-PVC gestellt und in die Profilnut eingeschoben.
Die Fixierung erfolgt mit dem vorgesehenen Festverglasungskeil. Dieser wird gleichmäßig von unten nach oben eingesetzt. Die Glasscheibe wird dadurch ohne zusätzliche Bohrungen sicher im Profil gehalten.
Der oberhalb der Glasscheibe verbleibende Bereich der Profilnut wird mit einem passenden U-Profil verschlossen. Das U-Profil wird auf das benötigte Maß gekürzt und mit Silikon im Systemprofil befestigt.
Bodenbefestigung wahlweise verschraubt oder geklebt
Für die Befestigung des senkrechten Profilabschnitts stehen zwei Montagevarianten zur Verfügung:
Verschraubte Bodenbefestigung
Bei der Schraubmontage wird die Bodenbefestigung am vorgesehenen Montagepunkt verankert. Schrauben und Dübel müssen passend zum vorhandenen Untergrund ausgewählt werden und sind nicht im Set enthalten.
Wichtig: Die Feuchtraumabdichtung darf durch nachträgliches Bohren nicht unkontrolliert beschädigt werden. Idealerweise wird der Befestigungsadapter bereits beim Aufbau des Duschbodens berücksichtigt und fachgerecht in die Abdichtung eingebunden.
Geklebte Bodenbefestigung
Kann oder soll der Boden nicht angebohrt werden, kann die mitgelieferte Adapterplatte mit dem vorgesehenen Klebestreifen befestigt werden. Die Adapterplatte wird zunächst mit dem Profil verschraubt und anschließend auf dem vorbereiteten Untergrund verklebt.
Der Untergrund muss eben, tragfähig, trocken sowie frei von Staub, Fett und anderen haftungsmindernden Rückständen sein. Die Eignung des Bodenbelags für die Klebemontage muss vor der Montage geprüft werden.
Montage des Wandanschlusses
Nachdem die beiden Profilabschnitte mit dem Eckverbinder verbunden wurden, wird die gesamte Konstruktion aufgestellt und mit einer Wasserwaage lot- und waagerecht ausgerichtet. Anschließend wird die Position der Wandbefestigung markiert.
Die Wandbefestigung wird mit geeigneten, auf den Wandaufbau abgestimmten Schrauben und Dübeln montiert. Diese Befestigungsmittel sind nicht im Set enthalten.
Nach der Montage wird die Überwurfmuffe über den Wandanschluss geschoben und mit einem Gewindestift gesichert. Die Verschraubung bleibt dadurch weitgehend verdeckt.
Abdichtung und Abschlussarbeiten
Nach dem Einsetzen und Ausrichten der Glasscheibe wird der Profilanschluss am Boden mit einem für den vorhandenen Untergrund geeigneten Sanitärsilikon versiegelt. Die abzudichtenden Flächen müssen vorher sorgfältig gereinigt und entfettet werden.
Alle Anschlüsse im Nassbereich müssen entsprechend den geltenden Anforderungen an die Feuchtraumabdichtung ausgeführt werden. Wir empfehlen deshalb die Montage durch einen geeigneten Fachbetrieb.
Lieferumfang
- maßgefertigte Glasscheibe aus 8 / 10 mm ESG
- polierte Glaskanten
- senkrechtes Systemprofil, Ausgangslänge 2.800 mm
- waagerechtes Systemprofil, Ausgangslänge 1.400 mm
- 90°-Eckverbinder für beide Profilabschnitte
- Bodenbefestigung für die Schraubmontage
- Adapterplatte und Klebestreifen für die Klebemontage
- Wandbefestigung mit Überwurfmuffe
- Festverglasungsdichtung für 8 / 10 mm Glas
- Festverglasungskeil für 8 / 10 mm Glas
- U-Profil zum Verschließen der Nut oberhalb der Glasscheibe
- systembezogene Schrauben und Verbindungselemente
- wandseitige Glasbefestigung entsprechend der Produktauswahl (U-Profil 2400 mm)
Nicht enthalten: Schrauben und Dübel für die Verankerung des Systems an Wand und Boden. Diese müssen passend zur jeweiligen baulichen Situation ausgewählt werden.
