Glasvordach S-04 mit zwei Schwertern – VSG 17,52 mm

Beschreibung

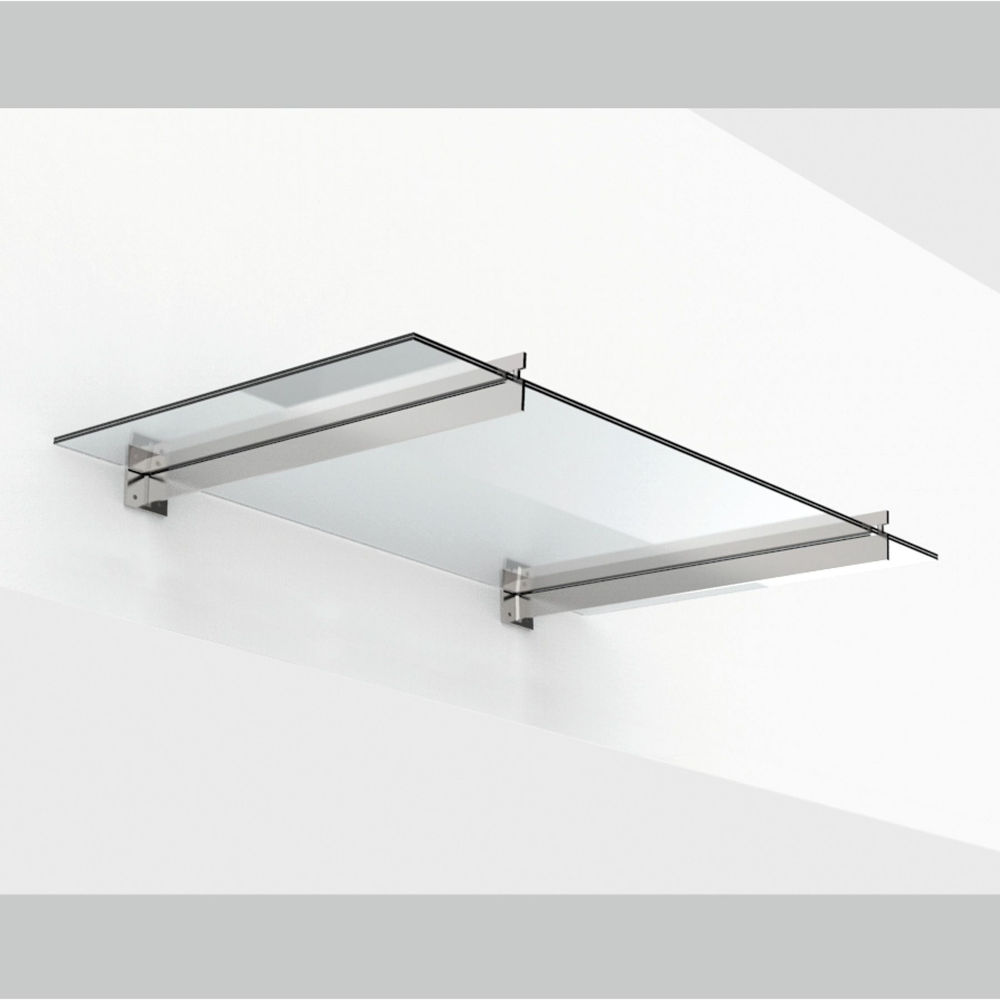

Das Glasvordach S-04 mit zwei Schwertern bietet einen großzügigen Wetterschutz für Hauseingänge und verbindet eine transparente Überdachung mit einer stabilen Edelstahlkonstruktion. Die beiden geradlinig gestalteten Ausleger tragen die Glasscheibe und verleihen dem Vordach eine moderne, hochwertige Optik.

Bei uns erhalten Sie das Vordachsystem von Pauli + Sohn zusammen mit der passend gefertigten Glasscheibe aus 17,52 mm Verbundsicherheitsglas. Sämtliche erforderlichen Glasbearbeitungen werden bereits bei der Herstellung berücksichtigt und passend zum System ausgeführt.

Komplettlösung mit 17,52 mm VSG aus TVG

Die Glasscheibe wird aus 17,52 mm starkem Verbundsicherheitsglas aus teilvorgespanntem Glas gefertigt. Der Glasaufbau besteht aus zwei jeweils 8 mm starken TVG-Scheiben, die durch eine 1,52 mm starke PVB-Verbundfolie dauerhaft miteinander verbunden sind.

Im Falle eines Glasbruchs bleiben die Bruchstücke weitgehend an der Verbundfolie haften. Dadurch wird das Risiko herabfallender Glasstücke reduziert und die für eine Überkopfverglasung wichtige Resttragfähigkeit unterstützt.

Wichtig: Der erforderliche Glasaufbau und die zulässigen Abmessungen richten sich nach den Anforderungen des jeweiligen Bauvorhabens. Windlast, Schneelast, Gebäudestandort, Montagehöhe und Befestigungsuntergrund müssen vor der Fertigung technisch geprüft werden.

Zwei massive Ausleger aus Edelstahl A2

Die Glasscheibe wird von zwei stabilen Auslegern aus Edelstahl A2 beziehungsweise Edelstahl 1.4301 getragen. Die schlanke Konstruktion sorgt für eine moderne Fassadengestaltung und eignet sich besonders für Hauseingänge, Eingangsbereiche von Mehrfamilienhäusern sowie kleinere gewerblich genutzte Gebäude.

Die Glasscheibe liegt auf den beiden Auslegern auf und wird durch obere Deckleisten gehalten. Zwischen Glas und Edelstahl befinden sich schwarze EPDM-Auflagen. Diese verhindern den direkten Kontakt zwischen Glas und Metall und sorgen für eine gleichmäßige Lagerung der Glasscheibe.

• Zwei tragende Ausleger aus Edelstahl A2
• 17,52 mm VSG aus zwei TVG-Scheiben
• Schützende EPDM-Auflagen zwischen Glas und Metall
• Obere Deckleisten zur sicheren Aufnahme der Glasscheibe
• Hochwertige und zeitlose Edelstahloptik

Feste Dachneigung von 5 Grad

Das Vordachsystem S-04 besitzt eine konstruktiv vorgegebene Dachneigung von 5°. Die Neigung unterstützt den Wasserablauf von der Fassade weg und muss bei der Montage nicht individuell eingestellt werden.

Im Gegensatz zum variabel einstellbaren System S-01 ist die Neigung beim S-04 bereits durch die Form der beiden Ausleger festgelegt. Dadurch entsteht eine klar definierte und einheitliche Einbausituation.

Bis zu 1.800 mm Breite und 1.200 mm Ausladung

Die Ausführung mit zwei Schwertern ist für eine maximale Glasbreite von 1.800 mm und eine maximale Ausladung von 1.200 mm vorgesehen. Damit bietet das Vordach einen großzügigen Schutz vor Regen und anderen Witterungseinflüssen.

Die genannten Maße stellen die maximalen Systemabmessungen dar. Die tatsächlich zulässige Größe hängt von den örtlichen Wind- und Schneelasten, der Montagehöhe, dem Glasaufbau und der Beschaffenheit des Befestigungsuntergrundes ab. Vor der Fertigung ist deshalb eine technische Prüfung erforderlich.

Montage der Ausleger und Glasscheibe

Im ersten Montageschritt werden die beiden Ausleger mit einem für den vorhandenen Befestigungsuntergrund geeigneten Befestigungssystem an der Fassade angebracht. Die Befestigungspunkte müssen exakt ausgerichtet werden. Insbesondere ist auf eine gleichmäßige horizontale Achse der Gewindebefestigungen zu achten.

Anschließend wird die Glasscheibe auf die vorbereiteten Ausleger aufgelegt und ausgerichtet. Der seitliche Glasüberstand sollte am linken und rechten Ausleger gleich groß sein, damit die Konstruktion gleichmäßig belastet wird.

Nach dem Ausrichten der Glasscheibe werden die oberen Deckleisten montiert. Die Befestigungsschrauben werden zunächst so weit angezogen, bis die Deckleisten gleichmäßig an der Glasscheibe anliegen. Danach dürfen sie nur vorsichtig und abwechselnd weiter angezogen werden, damit sich die Deckleisten nicht verformen.

Lieferumfang

• Passend gefertigte Glasscheibe aus 17,52 mm VSG aus TVG
• Erforderliche Glasbearbeitungen entsprechend dem Vordachsystem
• 2 komplette Vordachausleger aus Edelstahl A2
• 2 obere Deckleisten aus Edelstahl A2
• EPDM-Auflagen zur Trennung von Glas und Metall
• Distanzhülsen und systembezogene Verbindungselemente
• Schrauben und Muttern zur Montage der Systemkomponenten

Hinweis zum Lieferumfang: Die benötigten Befestigungsmittel für die Verankerung an der Fassade hängen vom vorhandenen Wandaufbau ab. Hochleistungsmörtel, Ankerstangen, Siebhülsen, Schwerlastkonsolen oder Abstandsmontagesysteme sind deshalb nur enthalten, wenn sie in der jeweiligen Produktauswahl ausdrücklich aufgeführt werden.

Technische Eigenschaften

• System: Pauli + Sohn S-04
• Ausführung: Vordachsystem mit zwei Schwertern
• Artikelnummer des Systems: 1715VA
• Glasart: VSG aus TVG
• Glasaufbau: 8 mm TVG / 1,52 mm PVB / 8 mm TVG
• Gesamtglasstärke: 17,52 mm
• Maximale Glasbreite: 1.800 mm
• Maximale Ausladung: 1.200 mm
• Dachneigung: fest vorgegeben mit 5°
• Anzahl der Schwerter: 2
• Material: Edelstahl A2 beziehungsweise 1.4301
• Glasauflage: EPDM-Zwischenlagen
• Montageart: verschraubte Befestigung an der Fassade
• Hersteller des Systems: Pauli + Sohn

Ihre Vorteile auf einen Blick

• Glas und Vordachsystem als aufeinander abgestimmte Lösung
• 17,52 mm starkes VSG aus TVG
• Individuell gefertigte Glasscheibe
• Zwei massive Ausleger aus Edelstahl A2
• Großzügige Ausladung bis 1.200 mm
• Glasbreite bis maximal 1.800 mm
• Fest vorgegebene Dachneigung von 5°
• Schützende EPDM-Auflagen zwischen Glas und Metall
• Moderner Wetterschutz für private und gewerbliche Eingänge
• Hochwertige und langlebige Edelstahlkonstruktion

Wichtige Hinweise zur Planung und Montage

Ein Glasvordach ist eine sicherheitsrelevante Überkopfverglasung. Vor der Bestellung müssen die örtlichen Wind- und Schneelasten, die Gebäudehöhe, die Glasabmessungen, der Glasaufbau sowie die Tragfähigkeit des Befestigungsuntergrundes geprüft werden.

Die Verankerung muss passend zum vorhandenen Wandaufbau ausgewählt werden. Bei Fassaden mit Wärmedämmverbundsystem können zusätzliche Schwerlastkonsolen oder geeignete Abstandsmontagesysteme erforderlich sein. Die Montage darf nur durch einen geeigneten Fachbetrieb und entsprechend der Montageanleitung sowie den maßgeblichen Systemnachweisen ausgeführt werden.

Die beiden Ausleger müssen exakt waagerecht zueinander ausgerichtet und sicher mit dem tragenden Untergrund verbunden werden. Die Glasscheibe ist mittig aufzulegen, sodass der seitliche Überstand an beiden Auslegern gleich groß ist. Bei der Montage der Deckleisten müssen die Schrauben vorsichtig und abwechselnd angezogen werden.

Hinweis zur Übereinstimmungserklärung: Nach der Montage muss das ausführende Unternehmen schriftlich bestätigen, dass das Vordach entsprechend den Systemvorgaben, den maßgeblichen Nachweisen und der Montageanleitung von Pauli + Sohn ausgeführt wurde. Die Erklärung ist dem Bauherrn zu übergeben.
