Beschreibung

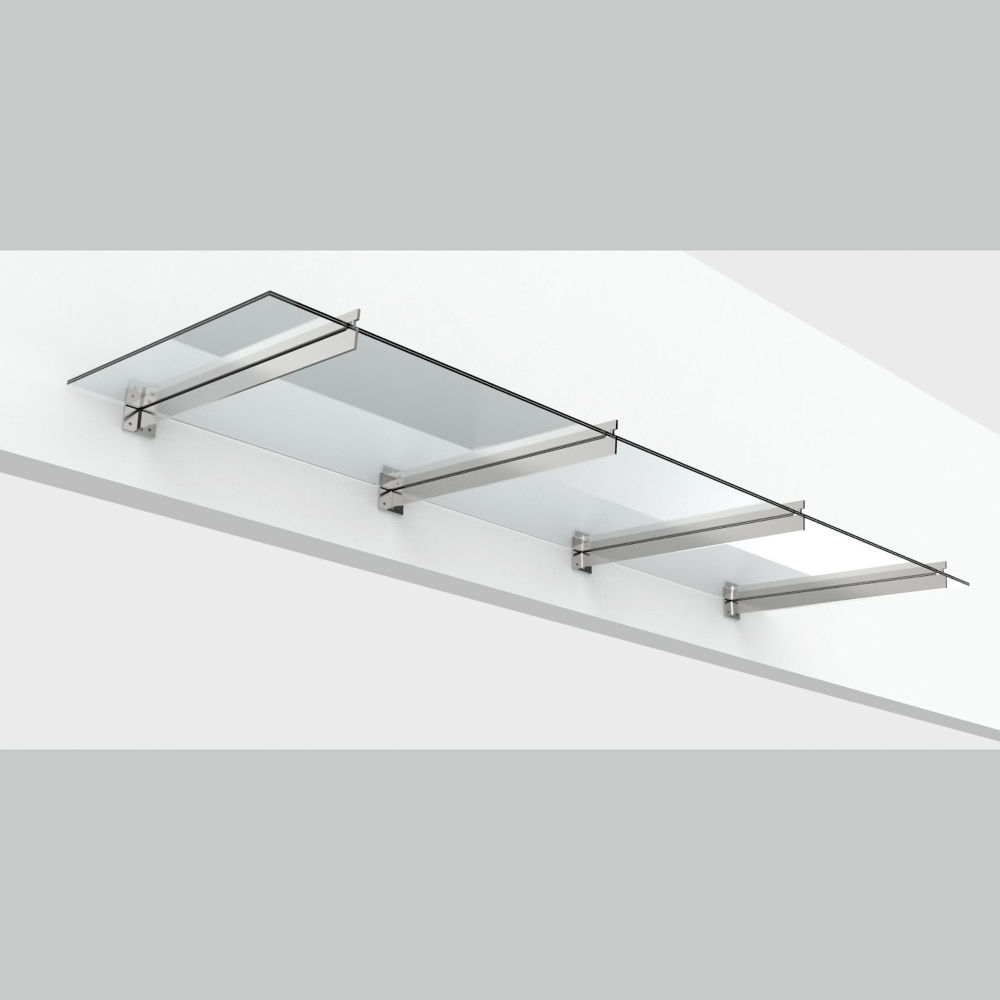

Das Glasvordach S-04 mit vier Schwertern wurde für besonders breite Eingangsbereiche entwickelt. Vier gleichmäßig angeordnete Edelstahlausleger tragen die transparente Glasscheibe und ermöglichen einen großzügigen Wetterschutz mit einer Breite von bis zu 4.200 mm. Die geradlinige Konstruktion verbindet hohe Stabilität mit einer modernen und zurückhaltenden Fassadengestaltung.
Bei uns erhalten Sie das Vordachsystem von Pauli + Sohn zusammen mit der passend gefertigten Glasscheibe aus 17,52 mm Verbundsicherheitsglas. Sämtliche erforderlichen Glasbearbeitungen werden bereits bei der Herstellung berücksichtigt und auf das ausgewählte Vordachsystem abgestimmt.
Komplettlösung mit 17,52 mm VSG aus TVG
Für das Vordach verwenden wir 17,52 mm starkes Verbundsicherheitsglas aus teilvorgespanntem Glas. Der Glasaufbau besteht aus zwei jeweils 8 mm starken TVG-Scheiben, die durch eine 1,52 mm starke PVB-Verbundfolie dauerhaft miteinander verbunden sind.
Kommt es zu einem Glasbruch, bleiben die Bruchstücke weitgehend an der Verbundfolie haften. Dadurch wird das Risiko herabfallender Glasstücke reduziert und die bei einer Überkopfverglasung wichtige Resttragfähigkeit unterstützt.
Wichtig: Der erforderliche Glasaufbau und die zulässigen Glasabmessungen richten sich nach den Anforderungen des jeweiligen Bauvorhabens. Windlast, Schneelast, Gebäudehöhe, Montagestandort und Befestigungsuntergrund müssen vor der Fertigung technisch geprüft werden.
Vier massive Ausleger aus Edelstahl A2
Die Glasscheibe wird von vier stabilen Auslegern aus Edelstahl A2 beziehungsweise Edelstahl 1.4301 getragen. Durch die zusätzlichen mittleren Ausleger kann die Belastung über die gesamte Glasbreite verteilt werden. Damit eignet sich diese Ausführung insbesondere für breite Hauseingänge, Eingangsbereiche von Mehrfamilienhäusern und größere gewerbliche Gebäude.
Die Glasscheibe liegt auf den vier Auslegern auf und wird durch obere Deckleisten gehalten. Zwischen Glas und Edelstahl befinden sich schwarze EPDM-Auflagen. Sie verhindern den direkten Kontakt zwischen Glas und Metall und sorgen für eine gleichmäßige und materialschonende Lagerung der Glasscheibe.
- Vier tragende Ausleger aus Edelstahl A2
- 17,52 mm VSG aus zwei TVG-Scheiben
- Gleichmäßige Unterstützung über die gesamte Glasbreite
- Schützende EPDM-Auflagen zwischen Glas und Metall
- Obere Deckleisten zur sicheren Aufnahme der Glasscheibe
- Hochwertige und zeitlose Edelstahloptik
Feste Dachneigung von 5 Grad
Das Vordachsystem S-04 besitzt eine konstruktiv festgelegte Dachneigung von 5°. Die Neigung unterstützt den Wasserablauf von der Fassade weg und muss bei der Montage nicht individuell eingestellt werden.
Im Gegensatz zum variabel einstellbaren System S-01 wird die Neigung beim S-04 durch die Form der Ausleger vorgegeben. Dadurch entsteht eine klar definierte und einheitliche Einbausituation.
Bis zu 4.200 mm Breite und 1.200 mm Ausladung
Die Ausführung mit vier Schwertern ist für eine maximale Glasbreite von 4.200 mm und eine maximale Ausladung von 1.200 mm vorgesehen. Damit kann das System auch besonders breite Eingänge wirkungsvoll vor Regen und anderen Witterungseinflüssen schützen.
Die genannten Abmessungen stellen die maximalen Systemmaße dar. Die tatsächlich zulässige Größe hängt von den örtlichen Wind- und Schneelasten, der Montagehöhe, dem Glasaufbau und der Tragfähigkeit des Befestigungsuntergrundes ab. Vor der Fertigung ist deshalb eine technische Prüfung erforderlich.
Montage der Ausleger und Glasscheibe
Im ersten Montageschritt werden die vier Ausleger mit einem für den vorhandenen Befestigungsuntergrund geeigneten Befestigungssystem an der Fassade angebracht. Die Befestigungspunkte müssen exakt ausgerichtet werden. Dabei ist besonders auf eine einheitliche horizontale Achse und die vorgegebenen Abstände zwischen den Auslegern zu achten.
Anschließend wird die Glasscheibe auf die vorbereiteten Ausleger aufgelegt und sorgfältig ausgerichtet. Der seitliche Glasüberstand muss auf beiden Seiten gleich groß sein. Auch die beiden mittleren Ausleger müssen sich an den vorgesehenen Positionen befinden, damit die Last gleichmäßig über die gesamte Konstruktion verteilt wird.
Nach dem Ausrichten der Glasscheibe werden die oberen Deckleisten montiert. Die Befestigungsschrauben werden zunächst so weit angezogen, bis die Deckleisten gleichmäßig am Glas anliegen. Anschließend dürfen sie nur vorsichtig und abwechselnd weiter angezogen werden, damit sich die Deckleisten nicht verformen und kein ungleichmäßiger Druck auf die Glasscheibe entsteht.
Lieferumfang
- Passend gefertigte Glasscheibe aus 17,52 mm VSG aus TVG
- Erforderliche Glasbearbeitungen entsprechend dem Vordachsystem
- 4 komplette Vordachausleger aus Edelstahl A2
- 4 obere Deckleisten aus Edelstahl A2
- EPDM-Auflagen zur Trennung von Glas und Metall
- Distanzhülsen und systembezogene Verbindungselemente
- Schrauben und Muttern zur Montage der Systemkomponenten
Hinweis zum Lieferumfang: Die benötigten Befestigungsmittel für die Verankerung an der Fassade richten sich nach dem vorhandenen Wandaufbau. Hochleistungsmörtel, Ankerstangen, Siebhülsen, Schwerlastkonsolen oder Abstandsmontagesysteme sind deshalb nur enthalten, wenn sie in der jeweiligen Produktauswahl ausdrücklich aufgeführt werden.
Technische Eigenschaften
- System: Pauli + Sohn S-04
- Ausführung: Vordachsystem mit vier Schwertern
- Artikelnummer des Systems: 1716VA
- Glasart: VSG aus TVG
- Glasaufbau: 8 mm TVG / 1,52 mm PVB / 8 mm TVG
- Gesamtglasstärke: 17,52 mm
- Maximale Glasbreite: 4.200 mm
- Maximale Ausladung: 1.200 mm
- Dachneigung: fest vorgegeben mit 5°
- Anzahl der Schwerter: 4
- Material: Edelstahl A2 beziehungsweise 1.4301
- Glasauflage: EPDM-Zwischenlagen
- Montageart: verschraubte Befestigung an der Fassade
- Hersteller des Systems: Pauli + Sohn
Ihre Vorteile auf einen Blick
- Glas und Vordachsystem als aufeinander abgestimmte Lösung
- 17,52 mm starkes VSG aus TVG
- Individuell gefertigte Glasscheibe
- Vier massive Ausleger aus Edelstahl A2
- Großzügige Ausladung bis 1.200 mm
- Glasbreite bis maximal 4.200 mm
- Fest vorgegebene Dachneigung von 5°
- Gleichmäßige Lastverteilung durch vier Auflageachsen
- Schützende EPDM-Auflagen zwischen Glas und Metall
- Großzügiger Wetterschutz für besonders breite Eingänge
- Hochwertige und langlebige Edelstahlkonstruktion
Wichtige Hinweise zur Planung und Montage
Ein Glasvordach ist eine sicherheitsrelevante Überkopfverglasung. Vor der Bestellung müssen die örtlichen Wind- und Schneelasten, die Gebäudehöhe, die Glasabmessungen, der Glasaufbau sowie die Tragfähigkeit des Befestigungsuntergrundes geprüft werden.
Die Verankerung muss passend zum vorhandenen Wandaufbau ausgewählt werden. Bei Fassaden mit Wärmedämmverbundsystem können zusätzliche Schwerlastkonsolen oder geeignete Abstandsmontagesysteme erforderlich sein. Die Montage darf nur durch einen geeigneten Fachbetrieb und entsprechend der Montageanleitung sowie den maßgeblichen Systemnachweisen ausgeführt werden.
Die vier Ausleger müssen exakt waagerecht zueinander ausgerichtet und sicher mit dem tragenden Untergrund verbunden werden. Die Glasscheibe ist so aufzulegen, dass die seitlichen Überstände gleich groß sind und die beiden mittleren Ausleger an den vorgesehenen Positionen sitzen. Bei der Montage der Deckleisten müssen die Schrauben vorsichtig und abwechselnd angezogen werden.
Hinweis zur Übereinstimmungserklärung: Nach der Montage muss das ausführende Unternehmen schriftlich bestätigen, dass das Vordach entsprechend den Systemvorgaben, den maßgeblichen Nachweisen und der Montageanleitung von Pauli + Sohn ausgeführt wurde. Die Erklärung ist dem Bauherrn zu übergeben.
