Beschreibung

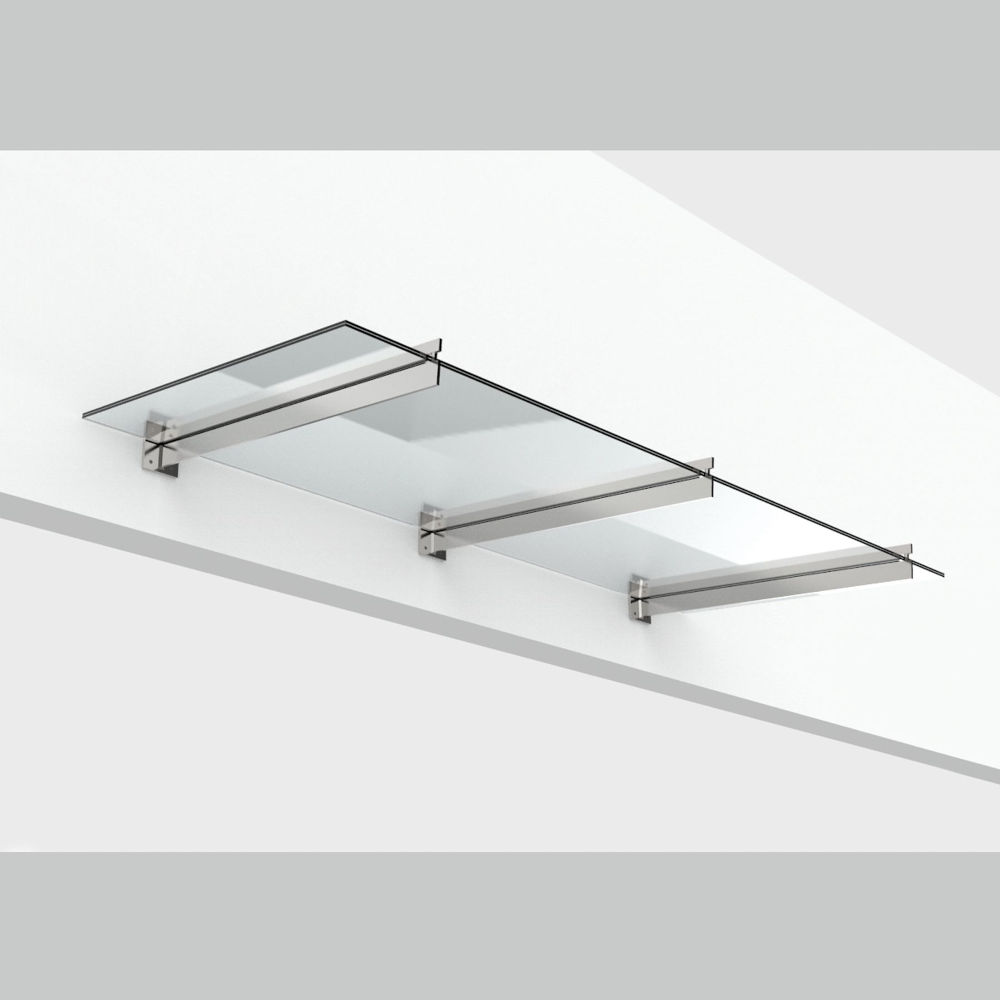

Das Glasvordach S-04 mit drei Schwertern bietet einen großzügigen Wetterschutz für breite Hauseingänge und verbindet eine transparente Überdachung mit einer stabilen Edelstahlkonstruktion. Drei gleichmäßig angeordnete Ausleger tragen die Glasscheibe und verleihen dem Vordach eine moderne, geradlinige Optik.
Bei uns erhalten Sie das Vordachsystem von Pauli + Sohn zusammen mit der passend gefertigten Glasscheibe aus 17,52 mm Verbundsicherheitsglas. Die erforderlichen Glasbearbeitungen werden bereits bei der Herstellung berücksichtigt und passend zum gewählten System ausgeführt.
Komplettlösung mit 17,52 mm VSG aus TVG
Die Glasscheibe wird aus 17,52 mm starkem Verbundsicherheitsglas aus teilvorgespanntem Glas gefertigt. Der Glasaufbau besteht aus zwei jeweils 8 mm starken TVG-Scheiben, die durch eine 1,52 mm starke PVB-Verbundfolie dauerhaft miteinander verbunden sind.
Kommt es zu einem Glasbruch, bleiben die Bruchstücke weitgehend an der Verbundfolie haften. Dadurch wird das Risiko herabfallender Glasstücke reduziert und die bei einer Überkopfverglasung wichtige Resttragfähigkeit unterstützt.
Wichtig: Der erforderliche Glasaufbau und die zulässigen Abmessungen richten sich nach den Anforderungen des jeweiligen Bauvorhabens. Windlast, Schneelast, Gebäudehöhe, Montagestandort und Befestigungsuntergrund müssen vor der Fertigung technisch geprüft werden.
Drei massive Ausleger aus Edelstahl A2
Die Glasscheibe wird von drei stabilen Auslegern aus Edelstahl A2 beziehungsweise Edelstahl 1.4301 getragen. Der zusätzliche mittlere Ausleger unterstützt die großformatige Glasscheibe und ermöglicht eine maximale Glasbreite von bis zu 3.000 mm.
Die Glasscheibe liegt auf den drei Auslegern auf und wird durch obere Deckleisten gehalten. Zwischen Glas und Edelstahl befinden sich schwarze EPDM-Auflagen. Sie verhindern einen direkten Kontakt zwischen Glas und Metall und sorgen für eine gleichmäßige Lagerung der Glasscheibe.
- Drei tragende Ausleger aus Edelstahl A2
- 17,52 mm VSG aus zwei TVG-Scheiben
- Zusätzliche Unterstützung durch den mittleren Ausleger
- Schützende EPDM-Auflagen zwischen Glas und Metall
- Obere Deckleisten zur sicheren Aufnahme der Glasscheibe
- Hochwertige und zeitlose Edelstahloptik
Feste Dachneigung von 5 Grad
Das Vordachsystem S-04 besitzt eine konstruktiv vorgegebene Dachneigung von 5°. Diese Neigung unterstützt den Wasserablauf von der Fassade weg und muss bei der Montage nicht individuell eingestellt werden.
Im Gegensatz zum variabel einstellbaren System S-01 ist die Neigung beim S-04 bereits durch die Form der Ausleger festgelegt. Dadurch entsteht eine klar definierte und einheitliche Einbausituation.
Bis zu 3.000 mm Breite und 1.200 mm Ausladung
Die Ausführung mit drei Schwertern ist für eine maximale Glasbreite von 3.000 mm und eine maximale Ausladung von 1.200 mm vorgesehen. Sie eignet sich damit besonders für breite Hauseingänge, Eingangsbereiche von Mehrfamilienhäusern und gewerblich genutzte Gebäude.
Die genannten Abmessungen stellen die maximalen Systemmaße dar. Die tatsächlich zulässige Größe hängt unter anderem von den örtlichen Wind- und Schneelasten, der Montagehöhe, dem Glasaufbau und der Beschaffenheit des Befestigungsuntergrundes ab. Vor der Fertigung ist deshalb eine technische Prüfung erforderlich.
Montage der Ausleger und Glasscheibe
Im ersten Montageschritt werden die drei Ausleger mit einem für den vorhandenen Befestigungsuntergrund geeigneten Befestigungssystem an der Fassade angebracht. Die Befestigungspunkte müssen exakt ausgerichtet werden. Dabei ist besonders auf eine einheitliche horizontale Achse und gleichmäßige Abstände zwischen den Auslegern zu achten.
Anschließend wird die Glasscheibe auf die vorbereiteten Ausleger aufgelegt und sorgfältig ausgerichtet. Der seitliche Glasüberstand muss auf beiden Seiten gleich groß sein. Auch der mittlere Ausleger muss korrekt unter der Glasscheibe positioniert sein, damit die Konstruktion gleichmäßig belastet wird.
Nach dem Ausrichten werden die oberen Deckleisten montiert. Die Befestigungsschrauben werden zunächst so weit angezogen, bis die Deckleisten gleichmäßig an der Glasscheibe anliegen. Anschließend dürfen sie nur vorsichtig und abwechselnd weiter angezogen werden, damit sich die Deckleisten nicht verformen und kein ungleichmäßiger Druck auf das Glas entsteht.
Lieferumfang
- Passend gefertigte Glasscheibe aus 17,52 mm VSG aus TVG
- Erforderliche Glasbearbeitungen entsprechend dem Vordachsystem
- 3 komplette Vordachausleger aus Edelstahl A2
- 3 obere Deckleisten aus Edelstahl A2
- EPDM-Auflagen zur Trennung von Glas und Metall
- Distanzhülsen und systembezogene Verbindungselemente
- Schrauben und Muttern zur Montage der Systemkomponenten
Hinweis zum Lieferumfang: Die benötigten Befestigungsmittel für die Verankerung an der Fassade richten sich nach dem vorhandenen Wandaufbau. Hochleistungsmörtel, Ankerstangen, Siebhülsen, Schwerlastkonsolen oder Abstandsmontagesysteme sind deshalb nur enthalten, wenn sie in der jeweiligen Produktauswahl ausdrücklich aufgeführt werden.
Technische Eigenschaften
- System: Pauli + Sohn S-04
- Ausführung: Vordachsystem mit drei Schwertern
- Artikelnummer des Systems: 1714VA
- Glasart: VSG aus TVG
- Glasaufbau: 8 mm TVG / 1,52 mm PVB / 8 mm TVG
- Gesamtglasstärke: 17,52 mm
- Maximale Glasbreite: 3.000 mm
- Maximale Ausladung: 1.200 mm
- Dachneigung: fest vorgegeben mit 5°
- Anzahl der Schwerter: 3
- Material: Edelstahl A2 beziehungsweise 1.4301
- Glasauflage: EPDM-Zwischenlagen
- Montageart: verschraubte Befestigung an der Fassade
- Hersteller des Systems: Pauli + Sohn
Ihre Vorteile auf einen Blick
- Glas und Vordachsystem als aufeinander abgestimmte Lösung
- 17,52 mm starkes VSG aus TVG
- Individuell gefertigte Glasscheibe
- Drei massive Ausleger aus Edelstahl A2
- Großzügige Ausladung bis 1.200 mm
- Glasbreite bis maximal 3.000 mm
- Fest vorgegebene Dachneigung von 5°
- Zusätzliche Unterstützung durch den mittleren Ausleger
- Schützende EPDM-Auflagen zwischen Glas und Metall
- Großzügiger Wetterschutz für breite Eingangsbereiche
- Hochwertige und langlebige Edelstahlkonstruktion
Wichtige Hinweise zur Planung und Montage
Ein Glasvordach ist eine sicherheitsrelevante Überkopfverglasung. Vor der Bestellung müssen die örtlichen Wind- und Schneelasten, die Gebäudehöhe, die Glasabmessungen, der Glasaufbau sowie die Tragfähigkeit des Befestigungsuntergrundes geprüft werden.
Die Verankerung muss passend zum vorhandenen Wandaufbau ausgewählt werden. Bei Fassaden mit Wärmedämmverbundsystem können zusätzliche Schwerlastkonsolen oder geeignete Abstandsmontagesysteme erforderlich sein. Die Montage darf nur durch einen geeigneten Fachbetrieb und entsprechend der Montageanleitung sowie den maßgeblichen Systemnachweisen ausgeführt werden.
Die drei Ausleger müssen exakt waagerecht zueinander ausgerichtet und sicher mit dem tragenden Untergrund verbunden werden. Die Glasscheibe ist so aufzulegen, dass die seitlichen Überstände gleich groß sind und der mittlere Ausleger an der vorgesehenen Position sitzt. Bei der Montage der Deckleisten müssen die Schrauben vorsichtig und abwechselnd angezogen werden.
Hinweis zur Übereinstimmungserklärung: Nach der Montage muss das ausführende Unternehmen schriftlich bestätigen, dass das Vordach entsprechend den Systemvorgaben, den maßgeblichen Nachweisen und der Montageanleitung von Pauli + Sohn ausgeführt wurde. Die Erklärung ist dem Bauherrn zu übergeben.
So funktioniert Ihre Anfrage
1. Produkt konfigurieren
Wählen Sie die gewünschten Abmessungen und Ausstattungsmerkmale für Ihr Glasvordach aus.
2. Fotos hochladen
Machen Sie möglichst einige Bilder der Einbausituation und laden Sie diese direkt mit Ihrer Anfrage hoch. Dadurch können wir die örtlichen Gegebenheiten besser beurteilen.
3. Anfrage absenden
Senden Sie uns Ihre Konfiguration bequem online zu.
4. Kontaktdaten angeben
Bitte hinterlassen Sie Ihren Namen, Ihre Telefonnummer und Ihre E-Mail-Adresse. Anfragen ohne vollständige Kontaktdaten können leider nicht bearbeitet werden.
5. Technische Prüfung
Unsere Fachberater prüfen Ihre Angaben unter Berücksichtigung von Statik, Befestigungsmöglichkeiten, baulichen Voraussetzungen sowie geltenden Normen und Vorschriften.
6. Individuelles Angebot erhalten
Innerhalb weniger Tage erhalten Sie ein persönliches und unverbindliches Angebot für Ihr maßgefertigtes Glasvordach.
7. Auftrag erteilen
Wenn Ihnen unser Angebot zusagt, können Sie uns anschließend mit der Fertigung Ihres Glasvordachs beauftragen.
8. Fertigung & Lieferung
Nach Auftragserteilung fertigen wir Ihr Glasvordach individuell nach Maß und liefern die Komponenten für die Montage.
Kontaktieren Sie uns gerne über unser Kontaktformular.
Wir erstellen Ihnen ein persönliches Angebot oder beraten Sie telefonisch.
Aufgrund unterschiedlicher Bildschirmeinstellungen und Lichtverhältnisse kann die Farbgebung leicht variieren. Abbildung ähnlich.
Preisübersicht für Zusatzleistungen |
||
|---|---|---|
| Leistung | Info | Zusätzlicher Preis |
| Bohrungen | bis 20 mm | pro Bohrung +8,00 € |
| von 20 mm – 45 mm | pro Bohrung +15,00 € | |
| von 40 mm – 70 mm | pro Bohrung +20,00 € | |
| Sekbohrungen | bis 20 mm | pro Bohrung +33,00 € |
| von 20 mm – 45 mm | pro Bohrung +33,00 € | |
| von 40 mm – 70 mm | pro Bohrung +33,00 € | |
| Formausschnitt | Schräge Kante | +50% Grundpreis m² |
| Modell 5-Eck | +50% Grundpreis m² | |
| Rund-Segmentbogen | +100% Grundpreis m² | |
| Parallelogramm | +60% Grundpreis m² | |
| Viertelkreis | +90% Grundpreis m² | |
| Kreis | +110% Grundpreis m² | |
| Abgewinkeltes Parallelogramm | +110% Grundpreis m² | |
| Dreieck mit Rechten Winkel | +50% Grundpreis m² | |
| Dreieck ohne Rechten Winkel | +50% Grundpreis m² | |
| Ellipse | +110% Grundpreis m² | |
| Halbkreis | +110% Grundpreis m² | |
| Trapez | +60% Grundpreis m² | |
| Randausschnitt | Eckauschnitt | pro Ausschnitt +33,00 € |
| Micky Mouse | pro Ausschnitt +33,00 € | |
| Randauschnitt | pro Ausschnitt +33,00 € | |
