Beschreibung

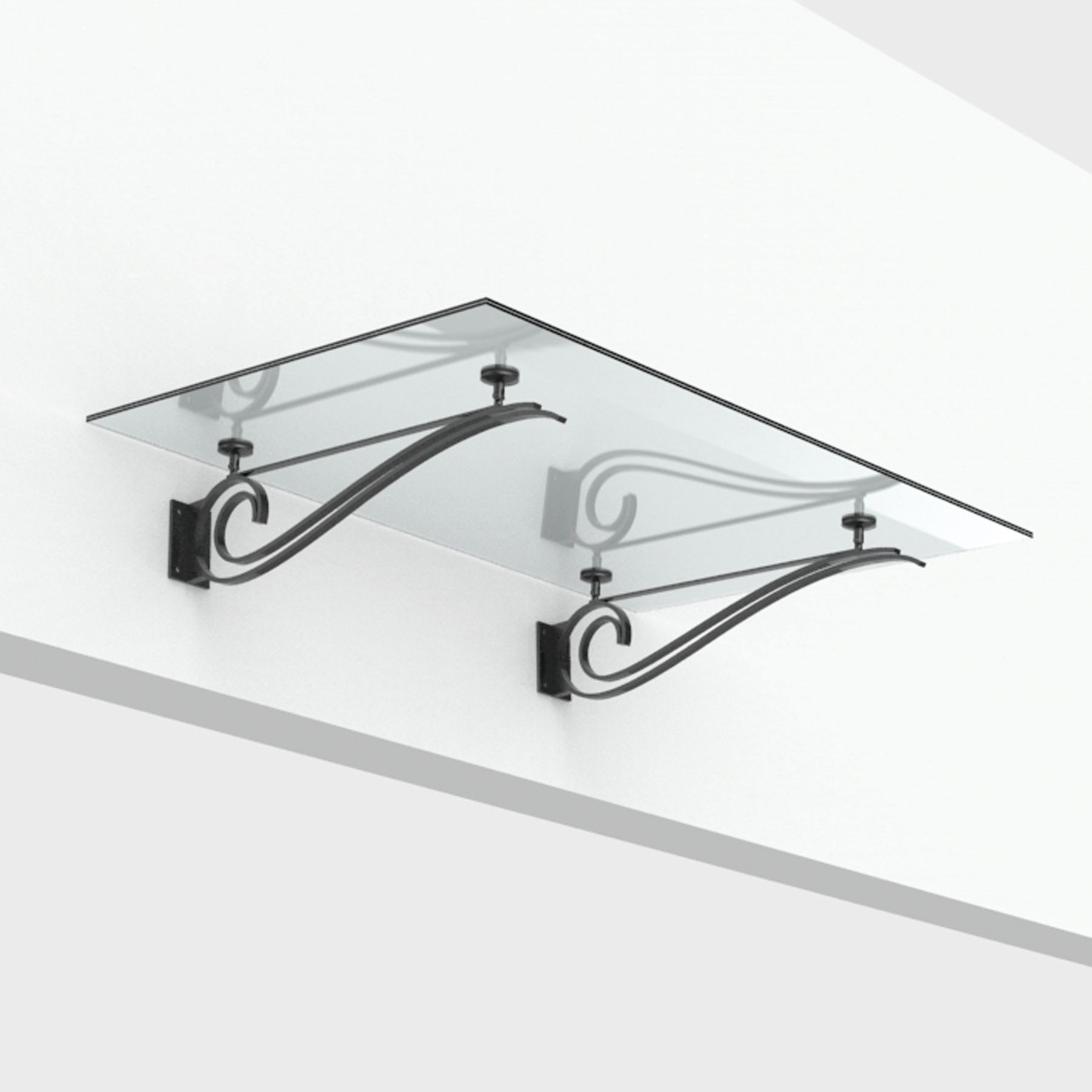

Das Glasvordach S-03 mit zwei Schwertern verbindet zuverlässigen Wetterschutz mit einer ausdrucksstarken, modernen Gestaltung. Die beiden schwarzen Stahlschwerter setzen einen markanten Akzent an der Fassade und tragen die transparente Glasscheibe an vier Punkthaltern. Damit eignet sich das Vordach besonders für moderne Wohnhäuser, Eingangsbereiche und kleinere Gewerbeobjekte.
Bei uns erhalten Sie das Vordachsystem von Pauli + Sohn zusammen mit der passend gefertigten Glasscheibe aus 13,52 mm Verbundsicherheitsglas. Die benötigten Glasbohrungen werden bereits während der Herstellung berücksichtigt und genau auf die Position der Punkthalter abgestimmt.
Komplettlösung mit 13,52 mm Verbundsicherheitsglas
Die Glasscheibe wird aus 13,52 mm starkem Verbundsicherheitsglas (VSG) gefertigt. Dabei sind zwei Glasscheiben durch eine widerstandsfähige Verbundfolie dauerhaft miteinander verbunden.
Kommt es zu einem Glasbruch, bleiben die Bruchstücke weitgehend an der Verbundfolie haften. Dadurch wird das Risiko herabfallender Glasstücke reduziert und die für eine Überkopfverglasung wichtige Resttragfähigkeit unterstützt.
Wichtig: Der endgültige Glasaufbau muss den Anforderungen des jeweiligen Bauvorhabens und den maßgeblichen Systemnachweisen entsprechen. Glasabmessungen, Glasaufbau, Befestigung und örtliche Belastungen werden deshalb vor der Fertigung technisch geprüft.
Zwei schwarze Schwerter in RAL 9005
Die tragende Konstruktion besteht aus zwei feuerverzinkten Stahlschwertern mit einer widerstandsfähigen Pulverbeschichtung in RAL 9005 Tiefschwarz matt. Die matte schwarze Oberfläche verleiht dem Vordach eine moderne und markante Optik, die besonders gut zu dunklen Fensterrahmen, Haustüren und zeitgemäßen Fassaden passt.
Die Feuerverzinkung dient als Korrosionsschutz für die Stahlkonstruktion. Darüber liegt die schwarze Pulverbeschichtung, die für die gewünschte Oberfläche sorgt und das klare Design des Vordachsystems unterstreicht.
- Zwei tragende Schwerter aus feuerverzinktem Stahl
- Pulverbeschichtung in RAL 9005 Tiefschwarz matt
- 13,52 mm starkes Verbundsicherheitsglas
- Vier Punkthalter mit einem Durchmesser von 70 mm
- Moderner Kontrast zwischen transparentem Glas und schwarzem Stahl
Vier Punkthalter für eine transparente Optik
Die Glasscheibe wird über insgesamt vier Punkthalter mit den beiden Schwertern verbunden. Die runden Halter besitzen einen Durchmesser von 70 mm und ermöglichen eine sichere Aufnahme der Verglasung bei gleichzeitig zurückhaltender Optik.
Zwischen den metallischen Bauteilen und dem Glas werden geeignete Zwischenlagen eingesetzt. Sie verhindern den direkten Kontakt zwischen Glas und Metall und schützen die Glasscheibe vor punktueller Beanspruchung.
Feste Dachneigung von 5 Grad
Das Vordachsystem S-03 besitzt eine konstruktiv vorgegebene Dachneigung von 5°. Diese unterstützt den Wasserablauf von der Fassade weg und sorgt für eine klar definierte Einbausituation.
Die Neigung ist bereits durch die Konstruktion der beiden Schwerter festgelegt und muss bei der Montage nicht individuell eingestellt werden. Voraussetzung ist eine exakte horizontale und vertikale Ausrichtung der Befestigungspunkte.
Bis zu 1.600 mm Breite und 1.050 mm Ausladung
Die Ausführung mit zwei Schwertern ist für eine maximale Glasbreite von 1.600 mm und eine maximale Ausladung von 1.050 mm vorgesehen. Damit bietet das System einen zuverlässigen Wetterschutz für übliche Hauseingänge und kompakte Eingangsbereiche.
Die genannten Abmessungen stellen die maximalen Systemmaße dar. Die tatsächlich zulässige Ausführung hängt unter anderem von Windlast, Schneelast, Gebäudehöhe, Montageort und Befestigungsuntergrund ab. Vor der Fertigung ist deshalb eine technische Prüfung erforderlich.
Montage der Schwerter und Glasscheibe
Zunächst werden die beiden Schwerter mit einem für den vorhandenen Befestigungsuntergrund geeigneten Befestigungssystem an der Fassade montiert. Dabei müssen die Befestigungspunkte exakt horizontal und vertikal zueinander ausgerichtet werden.
Anschließend werden die Punkthalter entsprechend der Montageanleitung an der vorbereiteten Glasscheibe angebracht. Zwischen Glas und Metall müssen immer die dafür vorgesehenen Zwischenlagen eingesetzt werden.
Die Glasscheibe wird danach mit den vormontierten Punkthaltern an den beiden Schwertern befestigt. Sämtliche Verbindungen sind gleichmäßig und entsprechend den Herstellervorgaben anzuziehen. Ein direkter Kontakt zwischen Glas und Metall muss vermieden werden.
Lieferumfang
- Passend gefertigte Glasscheibe aus 13,52 mm VSG
- Erforderliche Glasbohrungen entsprechend dem Vordachsystem
- 2 Schwerter aus feuerverzinktem Stahl
- Pulverbeschichtung in RAL 9005 Tiefschwarz matt
- 4 Punkthalter mit Ø 70 mm
- Geeignete Zwischenlagen zur Trennung von Glas und Metall
- Systembezogene Verbindungselemente
Hinweis zum Lieferumfang: Die benötigten Befestigungsmittel für die Verankerung an der Fassade richten sich nach dem vorhandenen Wandaufbau. Hochleistungsmörtel, Ankerstangen, Siebhülsen, Schwerlastkonsolen oder Abstandsmontagesysteme sind deshalb nur enthalten, wenn sie in der jeweiligen Produktauswahl ausdrücklich aufgeführt werden.
Technische Eigenschaften
- System: Pauli + Sohn S-03
- Ausführung: Vordachsystem mit zwei Schwertern
- Artikelnummer: 1750RAL9005MATT
- Glasart: Verbundsicherheitsglas (VSG)
- Glasstärke: 13,52 mm
- Maximale Glasbreite: 1.600 mm
- Maximale Ausladung: 1.050 mm
- Dachneigung: fest vorgegeben mit 5°
- Anzahl der Schwerter: 2
- Anzahl der Punkthalter: 4
- Durchmesser der Punkthalter: 70 mm
- Material der Schwerter: feuerverzinkter Stahl
- Oberfläche: RAL 9005 Tiefschwarz matt, pulverbeschichtet
- Montageart: verschraubte Befestigung an der Fassade
- Hersteller des Systems: Pauli + Sohn
Ihre Vorteile auf einen Blick
- Glas und Vordachsystem als aufeinander abgestimmte Lösung
- 13,52 mm starkes Verbundsicherheitsglas
- Individuell gefertigte Glasscheibe
- Zwei stabile Schwerter aus feuerverzinktem Stahl
- Moderne Pulverbeschichtung in RAL 9005 Tiefschwarz matt
- Vier Punkthalter mit Ø 70 mm
- Maximale Glasbreite bis 1.600 mm
- Maximale Ausladung bis 1.050 mm
- Fest vorgegebene Dachneigung von 5°
- Markante Gestaltung für moderne Fassaden
Wichtige Hinweise zur Planung und Montage
Ein Glasvordach ist eine sicherheitsrelevante Überkopfverglasung. Vor der Bestellung müssen die örtlichen Wind- und Schneelasten, die Gebäudehöhe, die Glasabmessungen, der Glasaufbau sowie die Tragfähigkeit des Befestigungsuntergrundes geprüft werden.
Die Verankerung muss passend zum vorhandenen Wandaufbau ausgewählt werden. Bei Fassaden mit Wärmedämmverbundsystem können zusätzliche Schwerlastkonsolen oder geeignete Abstandsmontagesysteme erforderlich sein. Die Montage darf nur durch einen geeigneten Fachbetrieb und entsprechend der Montageanleitung sowie den maßgeblichen Systemnachweisen ausgeführt werden.
Die beiden Schwerter müssen exakt zueinander ausgerichtet und sicher mit dem tragenden Untergrund verbunden werden. Bei der Montage der Punkthalter sind die vorgesehenen Zwischenlagen einzusetzen und die Herstellervorgaben für Reihenfolge und Anzugsmoment einzuhalten.
Hinweis zur Übereinstimmungserklärung: Soweit nach den maßgeblichen Systemnachweisen erforderlich, muss das ausführende Unternehmen nach der Montage schriftlich bestätigen, dass das Vordach entsprechend den Systemvorgaben und der Montageanleitung von Pauli + Sohn ausgeführt wurde. Die Erklärung ist dem Bauherrn zu übergeben.
