Beschreibung

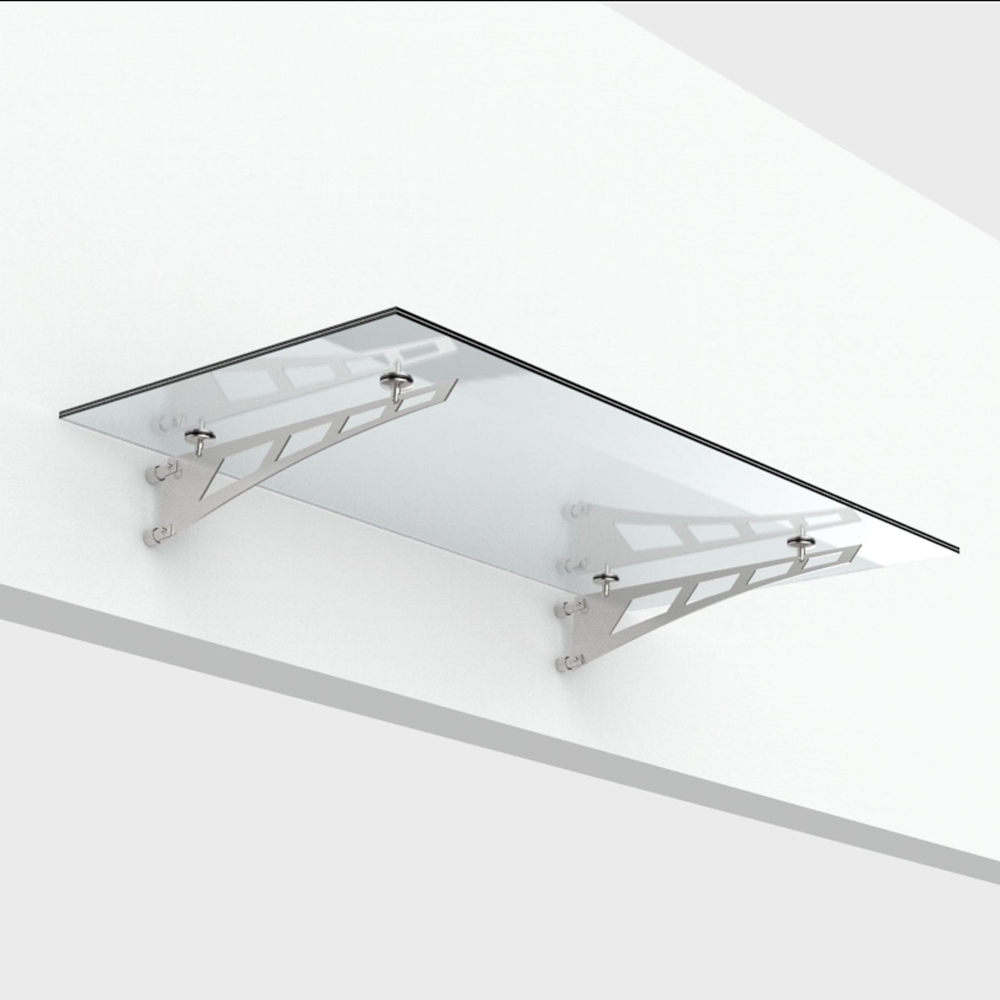

Das Glasvordach S-01 verbindet zuverlässigen Wetterschutz mit einer hochwertigen und zeitlosen Gestaltung. Zwei seitlich angeordnete Edelstahlschwerter tragen die transparente Glasscheibe und verleihen dem Vordach eine klare, geradlinige Optik. Dadurch eignet sich das System ideal für moderne Hauseingänge, Eingangsbereiche und kleinere Gewerbeobjekte.
Bei uns erhalten Sie das Vordachsystem von Pauli + Sohn zusammen mit der passend gefertigten Glasscheibe aus Verbundsicherheitsglas. Die notwendigen Glasbohrungen werden bereits bei der Herstellung berücksichtigt und passend zum gewählten System ausgeführt.
Komplettlösung mit individuell gefertigter Glasscheibe
Das Vordach wird passend zu Ihren ausgewählten Abmessungen zusammengestellt. Die Glasscheibe wird aus starkem Verbundsicherheitsglas (VSG) gefertigt und mit den erforderlichen Bohrungen für die vier Glasplattenhalter versehen.
Verbundsicherheitsglas besteht aus zwei Glasscheiben, die durch eine reißfeste Verbundfolie dauerhaft miteinander verbunden sind. Bei einem Glasbruch bleiben die Bruchstücke weitgehend an der Folie haften. Die Resttragfähigkeit wird dadurch unterstützt und das Risiko herabfallender Glasstücke reduziert.
Wichtig: Der endgültige Glasaufbau muss den Anforderungen des Bauvorhabens sowie den zugehörigen Systemnachweisen entsprechen. Abmessungen, Glasart und Befestigung sind vor der Fertigung technisch zu prüfen.
Zwei formschöne Schwerter aus Edelstahl A2
Die tragende Konstruktion besteht aus zwei stabilen Schwertern aus Edelstahl A2. Das widerstandsfähige Material ist für den dauerhaften Einsatz im Außenbereich geeignet und harmoniert besonders gut mit modernen Fassaden, Metalltüren und großflächigen Verglasungen.
Jedes Schwert wird über einen oberen und einen unteren Wandhalter an der Fassade befestigt. Die beiden Ausleger tragen die Glasscheibe an insgesamt vier Punkten. Zwischen den metallischen Glasplattenhaltern und der Glasscheibe werden schützende EPDM-Scheiben eingesetzt.
- Zwei tragende Schwerter aus Edelstahl A2
- Vier Wandhalter zur Befestigung an der Fassade
- Vier Glasplattenhalter für die sichere Aufnahme der Scheibe
- Glas und Metall werden durch EPDM-Zwischenlagen getrennt
- Hochwertige und zeitlose Edelstahloptik
Variable Dachneigung von 0 bis 10 Grad
Das Vordachsystem S-01 ermöglicht eine einstellbare Dachneigung von 0° bis 10°. Die gewünschte Neigung wird bei der Montage über die Ausrichtung der Wandhalter und Ausleger eingestellt.
Für einen kontrollierten Wasserablauf empfiehlt sich grundsätzlich eine ausreichende Neigung vom Gebäude weg. Die genaue Einstellung muss entsprechend der Montageanleitung und den baulichen Gegebenheiten erfolgen.
Abhängig von der eingestellten Neigung verändert sich die mögliche Glastiefe beziehungsweise Ausladung geringfügig. Nach den Systemvorgaben liegt sie – je nach Neigungsrichtung – ungefähr zwischen 992 und 1.038 mm.
Bis zu 1.700 mm Glasbreite
Die Ausführung mit zwei Schwertern ist für eine maximale Glasbreite von 1.700 mm vorgesehen. Die zulässigen Abmessungen dürfen jedoch nicht losgelöst vom jeweiligen Bauvorhaben betrachtet werden.
Windlast, Schneelast, Gebäudehöhe, Standort, Glasaufbau, Ausladung und Beschaffenheit des Befestigungsuntergrundes können Einfluss auf die zulässige Größe und Ausführung haben. Vor der Bestellung ist deshalb eine technische Prüfung erforderlich.
Montage über Wandhalter und Ausleger
Bei der Montage werden zunächst die Bohrpunkte der oberen und unteren Wandbefestigungen angezeichnet. Anschließend werden die Befestigungshülsen mit den Gewindestangen eingesetzt und horizontal sowie vertikal ausgerichtet.
Nach der vorgeschriebenen Aushärtezeit des verwendeten Befestigungssystems werden die Gabelköpfe montiert. Die beiden Schwerter beziehungsweise Ausleger werden in die Gabeln eingesetzt und mit Steckbolzen und Ringsplinten gesichert.
Die Glasplattenhalter werden in der vorgegebenen Reihenfolge an der Glasscheibe montiert. Dabei müssen zwischen Glas und Metall stets die vorgesehenen EPDM-Scheiben eingesetzt werden. Das in der Montageanleitung angegebene maximale Anzugsmoment von 16 Nm darf nicht überschritten werden.
Die vorbereitete Glasscheibe wird anschließend von oben auf die Ausleger gesetzt und über die Glasplattenhalter mit der Konstruktion verbunden.
Lieferumfang
- Passend gefertigte Glasscheibe aus VSG
- Erforderliche Glasbohrungen entsprechend dem System
- 2 Schwerter beziehungsweise Ausleger aus Edelstahl A2
- 4 Wandhalter aus Edelstahl A2
- 4 Glasplattenhalter
- EPDM- und Kunststoffeinlagen zur Trennung von Glas und Metall
- Verbindungselemente für Schwerter und Glasplattenhalter
Hinweis zum Lieferumfang: Bauwerksbezogene Befestigungsmittel, Hochleistungsmörtel, Siebhülsen, Schwerlastkonsolen und weitere Bauteile für die Verankerung an der Fassade sind vom vorhandenen Wandaufbau abhängig und nur enthalten, wenn sie in der jeweiligen Produktauswahl ausdrücklich aufgeführt werden.
Technische Eigenschaften
- System: Pauli + Sohn S-01
- Ausführung: Vordachsystem mit zwei Schwertern
- Glasart: Verbundsicherheitsglas (VSG)
- Glasstärke: ab 13,52 mm
- Maximale Glasbreite: 1.700 mm
- Mögliche Ausladung: abhängig von der Dachneigung ca. 992 bis 1.038 mm
- Dachneigung: einstellbar von 0° bis 10°
- Anzahl der Schwerter: 2
- Anzahl der Glasplattenhalter: 4
- Material: Edelstahl A2
- Montageart: verschraubte Befestigung an der Fassade
- Hersteller des Systems: Pauli + Sohn
Ihre Vorteile auf einen Blick
- Glas und Beschlagsystem als aufeinander abgestimmte Lösung
- ab 13,52 mm starkes Verbundsicherheitsglas
- Individuelle Anfertigung der Glasscheibe
- Zwei formschöne Schwerter aus Edelstahl A2
- Variable Dachneigung von 0° bis 10°
- Maximale Glasbreite bis 1.700 mm
- Transparenter Wetterschutz für den Eingangsbereich
- Hochwertige, moderne und zeitlose Optik
- Vier Glashalter mit schützenden Zwischenlagen
- Geeignet für private und gewerbliche Eingangsbereiche
Wichtige Hinweise zur Planung und Montage
Ein Glasvordach ist eine sicherheitsrelevante Überkopfverglasung. Vor der Bestellung müssen die örtlichen Wind- und Schneelasten, die Gebäudehöhe, die Glasabmessungen, der Glasaufbau sowie die Tragfähigkeit des Befestigungsuntergrundes geprüft werden.
Die Auswahl der Verankerung muss passend zum vorhandenen Wandaufbau erfolgen. Bei Fassaden mit Wärmedämmverbundsystem können zusätzliche Schwerlastkonsolen oder Abstandsmontagesysteme erforderlich sein. Die Montage darf nur durch einen geeigneten Fachbetrieb und entsprechend der Montageanleitung sowie den maßgeblichen Systemnachweisen durchgeführt werden.
Die Gabelköpfe müssen exakt rechtwinklig zur Wand ausgerichtet werden. Bei Verwendung von Verbundmörtel sind die Verarbeitungs- und Aushärtezeiten des jeweiligen Herstellers zu beachten. Bohrlöcher müssen vor dem Einsetzen von Siebhülsen oder Ankerstangen fachgerecht gereinigt werden.
Hinweis zur Übereinstimmungserklärung: Nach der Montage muss das ausführende Unternehmen bestätigen, dass das Vordach entsprechend den Systemvorgaben, den maßgeblichen Nachweisen und der Montageanleitung von Pauli + Sohn ausgeführt wurde. Die Erklärung ist dem Bauherrn zu übergeben.
So funktioniert Ihre Anfrage
1. Produkt konfigurieren
Wählen Sie die gewünschten Abmessungen und Ausstattungsmerkmale für Ihr Glasvordach aus.
2. Fotos hochladen
Machen Sie möglichst einige Bilder der Einbausituation und laden Sie diese direkt mit Ihrer Anfrage hoch. Dadurch können wir die örtlichen Gegebenheiten besser beurteilen.
3. Anfrage absenden
Senden Sie uns Ihre Konfiguration bequem online zu.
4. Kontaktdaten angeben
Bitte hinterlassen Sie Ihren Namen, Ihre Telefonnummer und Ihre E-Mail-Adresse. Anfragen ohne vollständige Kontaktdaten können leider nicht bearbeitet werden.
5. Technische Prüfung
Unsere Fachberater prüfen Ihre Angaben unter Berücksichtigung von Statik, Befestigungsmöglichkeiten, baulichen Voraussetzungen sowie geltenden Normen und Vorschriften.
6. Individuelles Angebot erhalten
Innerhalb weniger Tage erhalten Sie ein persönliches und unverbindliches Angebot für Ihr maßgefertigtes Glasvordach.
7. Auftrag erteilen
Wenn Ihnen unser Angebot zusagt, können Sie uns anschließend mit der Fertigung Ihres Glasvordachs beauftragen.
8. Fertigung & Lieferung
Nach Auftragserteilung fertigen wir Ihr Glasvordach individuell nach Maß und liefern die Komponenten für die Montage.
