Glasvordach S-01 mit drei Schwertern – VSG

Beschreibung

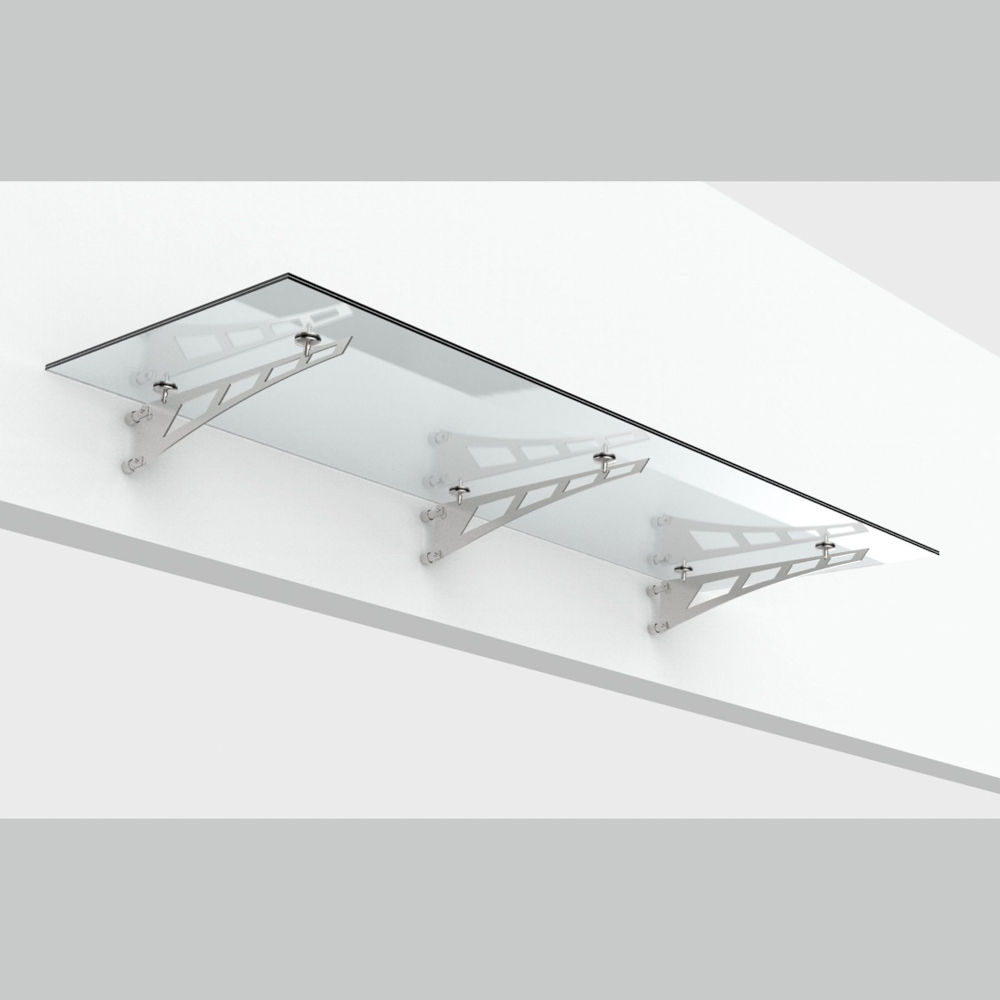

Das Glasvordach S-01 mit drei Schwertern verbindet einen großzügigen Wetterschutz mit einer hochwertigen und zeitlosen Gestaltung. Die drei gleichmäßig angeordneten Edelstahlschwerter tragen die transparente Glasscheibe und verleihen dem Vordach eine klare, geradlinige Optik. Durch die größere mögliche Glasbreite eignet sich diese Ausführung besonders für breite Hauseingänge, Eingangsbereiche von Mehrfamilienhäusern sowie gewerblich genutzte Gebäude.

Bei uns erhalten Sie das Vordachsystem von Pauli + Sohn zusammen mit der passend gefertigten Glasscheibe aus Verbundsicherheitsglas. Die erforderlichen Glasbohrungen werden bereits bei der Herstellung berücksichtigt und exakt auf das gewählte Vordachsystem abgestimmt.

Komplettlösung für großzügige Eingangsbereiche

Das Vordach wird passend zu den ausgewählten Abmessungen und dem benötigten Glasaufbau zusammengestellt. Die Glasscheibe wird aus mindestens 17,52 mm starkem Verbundsicherheitsglas (VSG) gefertigt und mit den erforderlichen Bohrungen für die sechs Glasplattenhalter versehen.

Verbundsicherheitsglas besteht aus mehreren Glasscheiben, die durch eine widerstandsfähige Verbundfolie dauerhaft miteinander verbunden sind. Kommt es zu einem Glasbruch, bleiben die Bruchstücke weitgehend an der Folie haften. Dadurch wird das Risiko herabfallender Glasstücke reduziert und eine gewisse Resttragfähigkeit unterstützt.

Wichtig: Der endgültige Glasaufbau muss zu den Anforderungen des jeweiligen Bauvorhabens passen. Abmessungen, Glasstärke, Glasaufbau und Befestigung werden deshalb vor der Fertigung unter Berücksichtigung der maßgeblichen Systemnachweise geprüft.

Drei tragende Schwerter aus Edelstahl A2

Die Konstruktion wird von drei stabilen Schwertern aus Edelstahl A2 getragen. Das mittlere Schwert unterstützt die Glasscheibe zusätzlich und ermöglicht gegenüber der Ausführung mit zwei Schwertern eine deutlich größere Vordachbreite.

Jedes Schwert wird über einen oberen und einen unteren Wandhalter an der Fassade befestigt. Die drei Ausleger tragen die Glasscheibe an insgesamt sechs Punkten. Zwischen den Glasplattenhaltern aus Edelstahl und der Glasscheibe befinden sich schützende EPDM-Scheiben und Kunststoffhülsen, die einen direkten Kontakt zwischen Glas und Metall verhindern.

• Drei tragende Schwerter aus Edelstahl A2
• Sechs Wandhalter zur Befestigung an der Fassade
• Sechs Glasplattenhalter zur Aufnahme der Glasscheibe
• Zusätzliche Unterstützung durch das mittlere Schwert
• Trennung von Glas und Metall durch EPDM-Zwischenlagen
• Hochwertige und zeitlose Edelstahloptik

Variable Dachneigung von 0 bis 10 Grad

Beim Vordachsystem S-01 lässt sich die Dachneigung zwischen 0° und 10° einstellen. Die gewünschte Neigung wird während der Montage über die Ausrichtung der Wandhalter und Ausleger festgelegt.

Für einen kontrollierten Wasserablauf sollte das Glasvordach grundsätzlich mit einer ausreichenden Neigung vom Gebäude weg montiert werden. Die genaue Einstellung richtet sich nach der Montageanleitung und den baulichen Voraussetzungen vor Ort.

Die eingestellte Neigung beeinflusst die mögliche Glastiefe beziehungsweise Ausladung. Abhängig von der Neigungsrichtung liegt diese nach den Systemvorgaben ungefähr zwischen 992 und 1.038 mm.

Bis zu 3.000 mm Glasbreite

Durch die Konstruktion mit drei Schwertern ist das System für Glasbreiten von bis zu 3.000 mm vorgesehen. Damit lassen sich auch breitere Eingangsbereiche mit einer transparenten und optisch leichten Überdachung schützen.

Die maximal zulässigen Abmessungen können nicht unabhängig vom jeweiligen Gebäude und Standort betrachtet werden. Windlast, Schneelast, Gebäudehöhe, Glasaufbau, Ausladung und Befestigungsuntergrund können Einfluss auf die zulässige Ausführung haben. Vor der Fertigung ist deshalb eine technische Prüfung des Vorhabens erforderlich.

Montage mit sechs Wand- und Glashaltern

Bei der Montage werden zunächst die Positionen der sechs Wandhalter festgelegt und die Bohrpunkte an der Fassade angezeichnet. Anschließend werden die Befestigungshülsen mit den Gewindestangen eingesetzt sowie horizontal und vertikal ausgerichtet.

Nach der vorgeschriebenen Aushärtezeit des verwendeten Befestigungssystems werden die Gabelköpfe montiert. Die drei Schwerter beziehungsweise Ausleger werden anschließend in die Gabeln eingesetzt und mit den vorgesehenen Steckbolzen und Ringsplinten gesichert.

Die sechs Glasplattenhalter werden in der vorgegebenen Reihenfolge an der Glasscheibe montiert. Zwischen Glas und Metall müssen immer die dafür vorgesehenen EPDM-Scheiben und Kunststoffeinlagen eingesetzt werden. Das in der Montageanleitung angegebene maximale Anzugsmoment von 16 Nm darf bei der Befestigung der Glashalter nicht überschritten werden.

Die vorbereitete Glasscheibe wird anschließend von oben auf die drei Ausleger gesetzt und über die Glasplattenhalter mit der Tragkonstruktion verbunden.

Lieferumfang

• Passend gefertigte Glasscheibe aus mindestens 17,52 mm VSG
• Erforderliche Glasbohrungen entsprechend dem Vordachsystem
• 3 Schwerter beziehungsweise Ausleger aus Edelstahl A2
• 6 Wandhalter aus Edelstahl A2
• 6 Glasplattenhalter
• EPDM-Scheiben und Kunststoffeinlagen zur Trennung von Glas und Metall
• Verbindungselemente für Schwerter und Glasplattenhalter

Hinweis zum Lieferumfang: Bauwerksbezogene Befestigungsmittel, Hochleistungsmörtel, Siebhülsen, Schwerlastkonsolen und weitere Komponenten für die Verankerung an der Fassade richten sich nach dem vorhandenen Wandaufbau. Diese Bauteile sind nur enthalten, wenn sie in der jeweiligen Produktauswahl ausdrücklich aufgeführt werden.

Technische Eigenschaften

• System: Pauli + Sohn S-01
• Ausführung: Vordachsystem mit drei Schwertern
• Glasart: Verbundsicherheitsglas (VSG)
• Glasstärke: ab 17,52 mm
• Maximale Glasbreite: 3.000 mm
• Mögliche Ausladung: abhängig von der Dachneigung ca. 992 bis 1.038 mm
• Dachneigung: einstellbar von 0° bis 10°
• Anzahl der Schwerter: 3
• Anzahl der Wandhalter: 6
• Anzahl der Glasplattenhalter: 6
• Material: Edelstahl A2
• Montageart: verschraubte Befestigung an der Fassade
• Hersteller des Systems: Pauli + Sohn

Ihre Vorteile auf einen Blick

• Glas und Beschlagsystem als aufeinander abgestimmte Lösung
• Mindestens 17,52 mm starkes Verbundsicherheitsglas
• Individuelle Anfertigung der Glasscheibe
• Drei stabile Schwerter aus Edelstahl A2
• Sechs Befestigungspunkte für die Glasscheibe
• Variable Dachneigung von 0° bis 10°
• Maximale Glasbreite bis 3.000 mm
• Großzügiger Wetterschutz für breite Eingangsbereiche
• Hochwertige und zeitlose Edelstahloptik
• Geeignet für private, gemeinschaftliche und gewerbliche Gebäude

Wichtige Hinweise zur Planung und Montage

Ein Glasvordach ist eine sicherheitsrelevante Überkopfverglasung. Vor der Bestellung müssen die örtlichen Wind- und Schneelasten, die Gebäudehöhe, die Glasabmessungen, der Glasaufbau und die Tragfähigkeit des Befestigungsuntergrundes geprüft werden.

Die Auswahl der Verankerung muss passend zum vorhandenen Wandaufbau erfolgen. Bei Fassaden mit Wärmedämmverbundsystem können zusätzliche Schwerlastkonsolen oder geeignete Abstandsmontagesysteme erforderlich sein. Die Montage darf nur durch einen geeigneten Fachbetrieb und entsprechend der Montageanleitung sowie den maßgeblichen Systemnachweisen durchgeführt werden.

Die Gabelköpfe müssen exakt rechtwinklig zur Wand ausgerichtet werden. Bei der Verwendung von Verbundmörtel sind die Verarbeitungs- und Aushärtezeiten des jeweiligen Herstellers einzuhalten. Bohrlöcher müssen vor dem Einsetzen von Siebhülsen oder Ankerstangen fachgerecht gereinigt werden.

Hinweis zur Übereinstimmungserklärung: Nach der Montage muss das ausführende Unternehmen bestätigen, dass das Glasvordach entsprechend den Systemvorgaben, den maßgeblichen Nachweisen und der Montageanleitung von Pauli + Sohn ausgeführt wurde. Die Erklärung ist dem Bauherrn zu übergeben.
