Glasvordach – GM1511/21

Beschreibung

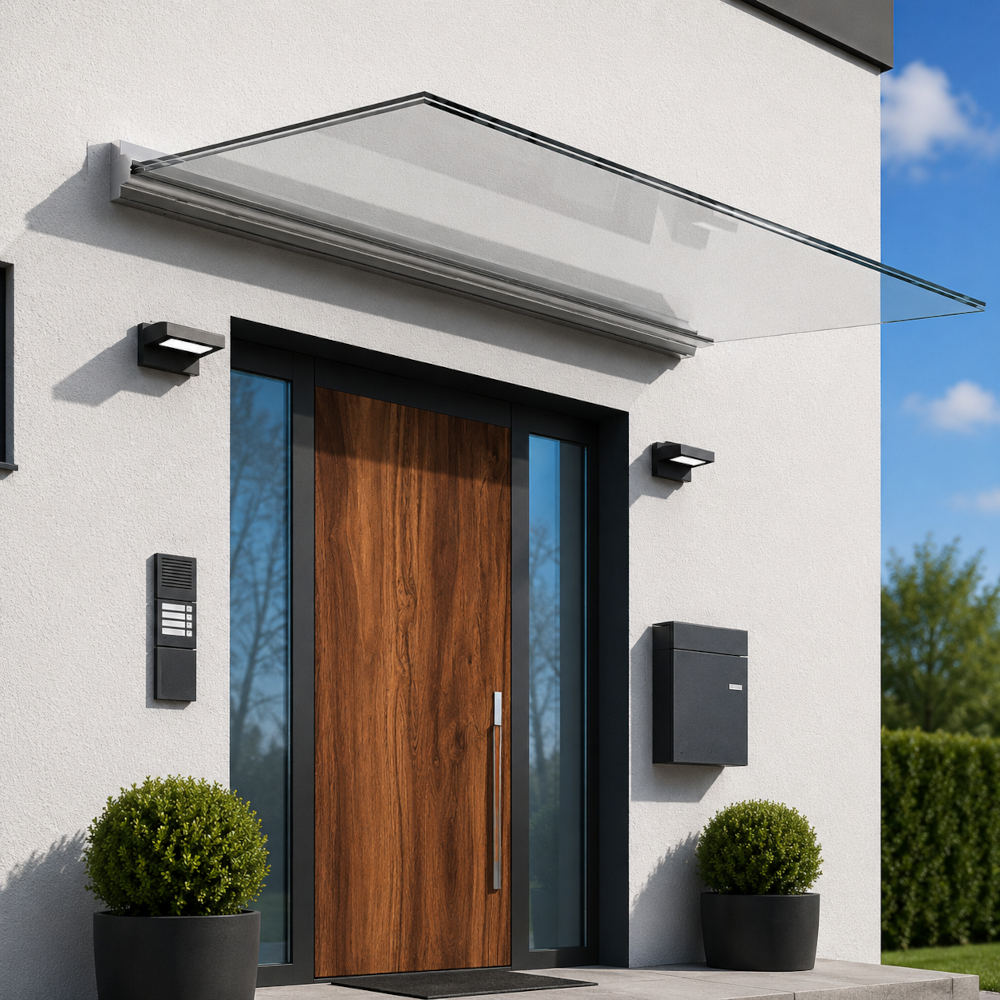

Glasvordach VD 1511-21 – freitragendes Glasvordach mit großem Abdeckblech

Das Glasvordach VD 1511-21 kombiniert modernes Design mit zuverlässigem Wetterschutz und einer besonders hochwertigen Optik. Durch die freitragende Konstruktion kommt das System ohne sichtbare Zugstangen oder Schwerter aus und sorgt für eine elegante, schwebende Erscheinung. Das großzügig dimensionierte Abdeckblech mit einer Höhe von 210 mm verdeckt den Wandanschluss und sorgt für einen sauberen, harmonischen Übergang zur Fassade.

Die großflächige Verglasung schützt den Eingangsbereich zuverlässig vor Witterungseinflüssen und lässt gleichzeitig viel Tageslicht durch. Damit eignet sich das System ideal für moderne Wohnhäuser, Gewerbeobjekte und repräsentative Eingangsbereiche.

Freitragendes Design mit großem Wandanschlussblech

Das System VD 1511-21 wurde für Bauherren entwickelt, die besonderen Wert auf eine hochwertige Optik legen. Das große Abdeckblech verdeckt Befestigungen, Dichtungen und Anschlussbereiche und sorgt für ein besonders aufgeräumtes Erscheinungsbild.

• Freitragendes Glasvordach ohne sichtbare Zugstangen
• Großes Abdeckblech für einen eleganten Wandanschluss
• Moderne, zeitlose Architektur
• Hochwertige Optik durch verdeckte Anschlüsse
• Optimaler Wetterschutz für den Eingangsbereich

Hochwertige Materialien

Das Vordachsystem ist für Verbundsicherheitsglas (VSG) mit einer Glasstärke von 21,52 mm ausgelegt. Optional kann das Glas mit einer klassischen PVB-Folie oder einer leistungsstarken SentryGlas®-Zwischenschicht ausgeführt werden.

• Geeignet für VSG 21,52 mm
• Optional mit SentryGlas®-Zwischenschicht
• Korrosionsbeständiges Aluminiumprofil
• Langlebige und wartungsarme Konstruktion

Individuelle Maßanfertigung

Jedes Glasvordach wird individuell nach Maß gefertigt und optimal an die baulichen Gegebenheiten angepasst.

• Individuelle Breiten nach Wunsch
• Verschiedene Ausladungen möglich
• Maßanfertigung direkt vom Fachbetrieb
• Ideal für private und gewerbliche Gebäude

Vorteile auf einen Blick

• Freitragendes System ohne sichtbare Zugstangen
• Großes Abdeckblech für eine hochwertige Optik
• Verdeckte Anschlüsse und Befestigungen
• Hohe Stabilität und geprüfte Sicherheit
• Individuelle Fertigung nach Maß
• Wetterbeständige Materialien
• Lichtdurchfluteter Eingangsbereich

Technische Daten

• System: VD 1511-21
• Befestigungsart: Aluminium-Wandklemmprofil mit Abdeckblech
• Glasart: Verbundsicherheitsglas (VSG)
• Glasstärke: 21,52 mm
• Abdeckblechhöhe: 210 mm
• Ausführung: Freitragendes Glasvordach
• Individuelle Breiten und Ausladungen möglich

Warum ein großes Abdeckblech?

Das 210 mm hohe Abdeckblech sorgt nicht nur für eine besonders elegante Optik, sondern verdeckt auch größere Wandanschlüsse und Anschlussbereiche. Dadurch wirkt die gesamte Vordachkonstruktion harmonischer und hochwertiger. Gleichzeitig wird der Anschlussbereich zusätzlich vor Witterungseinflüssen geschützt.

Hinweis: Die zulässigen Abmessungen sind abhängig von Glasaufbau, Befestigungssituation sowie den örtlichen Wind- und Schneelasten. Eine statische Prüfung kann im Einzelfall erforderlich sein.

Technische Details

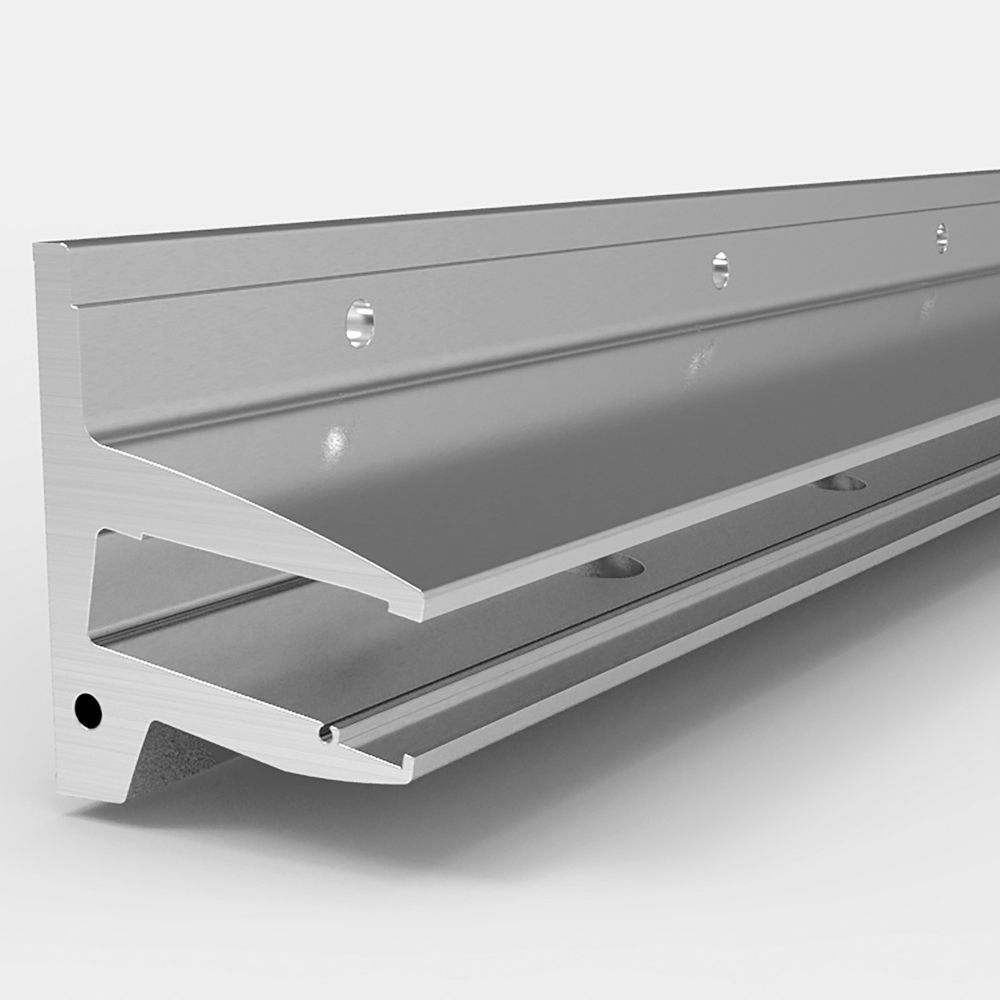

	Wandprofil
	Oberes Verglasungsprofil
	Auflageprofil
	Kantenschutzprofil

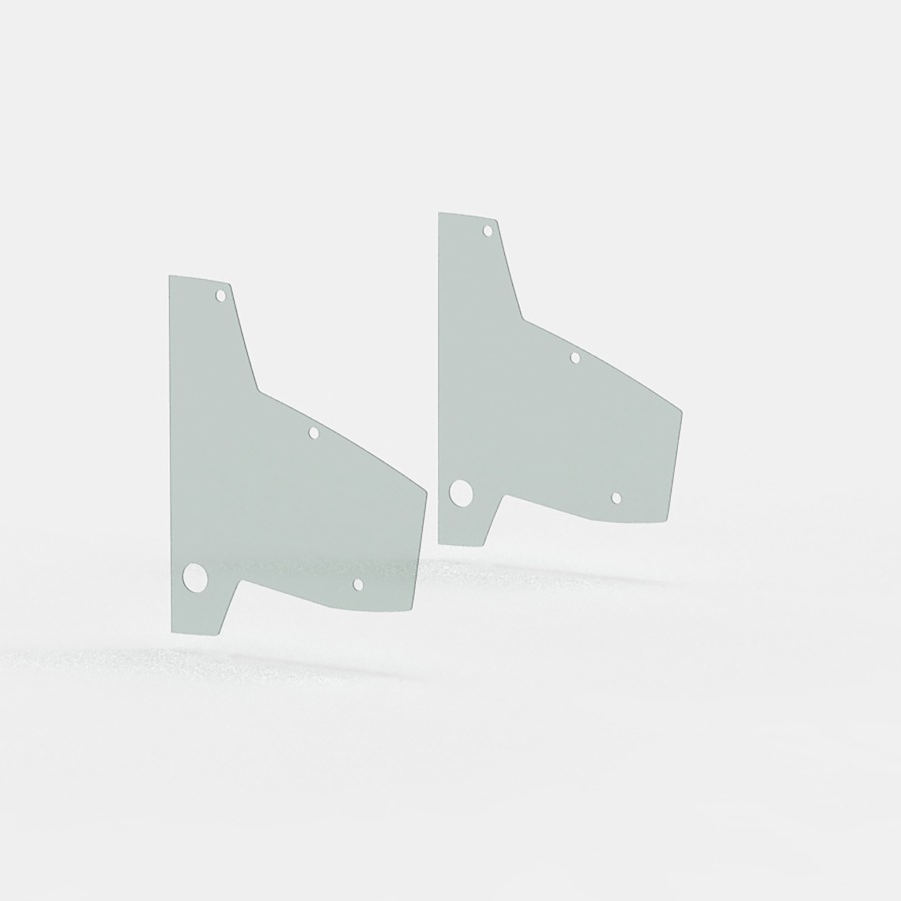

	Klebeband links/rechts

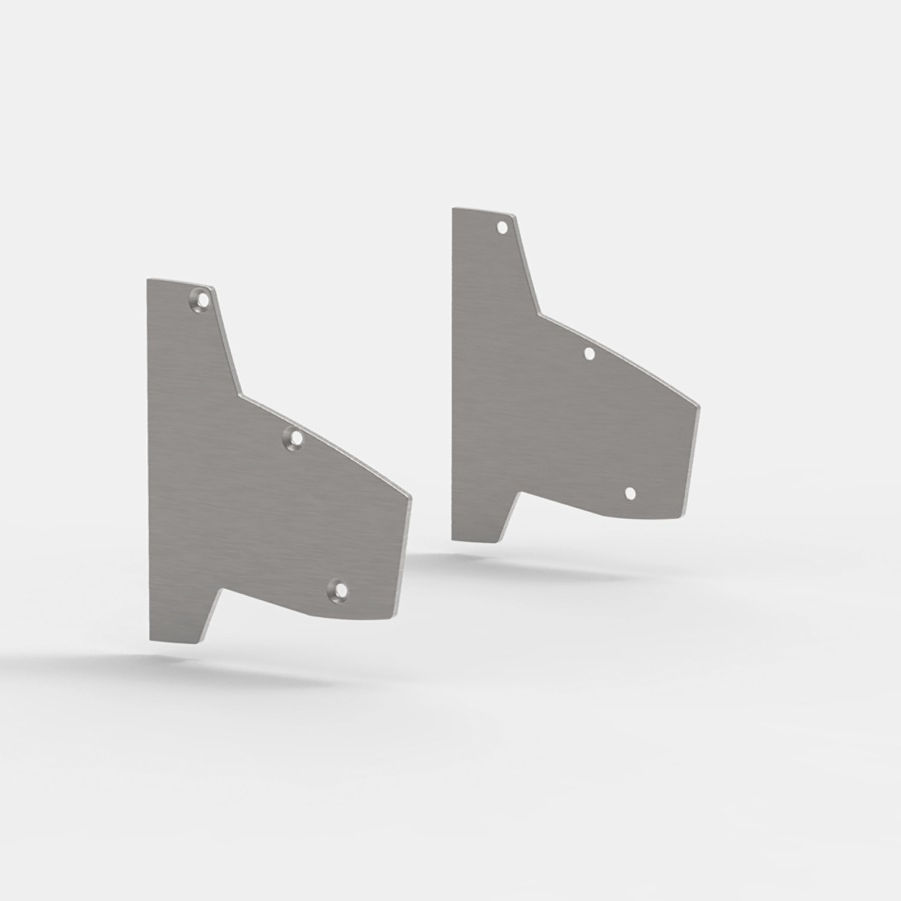

	Endkappe inkl. Schrauben
	Abdeckblech
	Druckstempel
	Fixierelement mit Glassicherung

Hinweis: Die angegebenen Werte dienen der Veranschaulichung und beziehen sich auf optimale Voraussetzungen. Die maximal zulässige Ausladung ist abhängig von Glasaufbau, Befestigungssituation, Wind- und Schneelasten sowie den örtlichen Gegebenheiten. Eine statische Prüfung im Einzelfall kann erforderlich sein.

Was ist SentryGlas®?

SentryGlas® ist eine besonders leistungsfähige Zwischenschicht für Verbundsicherheitsglas (VSG). Ähnlich wie eine PVB-Folie verbindet sie zwei oder mehrere Glasscheiben dauerhaft miteinander. Der Unterschied liegt jedoch in der deutlich höheren Festigkeit und Steifigkeit des Materials.

Dadurch bleibt das Verbundglas auch bei hohen Belastungen stabil und weist wesentlich geringere Durchbiegungen auf als vergleichbares VSG mit herkömmlicher PVB-Folie. Besonders bei Glasvordächern, Glasbrüstungen und anderen tragenden Glaskonstruktionen bietet SentryGlas® entscheidende Vorteile.

Vorteile von SentryGlas® gegenüber PVB-Folie

• Höhere Tragfähigkeit
  Das Verbundglas kann größere Lasten aufnehmen und bleibt auch unter hoher Belastung formstabil.
• Geringere Durchbiegung
  Die Glasscheiben verformen sich deutlich weniger und sorgen für eine stabilere Konstruktion.
• Größere Spannweiten und Ausladungen
  Ideal für Glasvordächer, Brüstungen und Konstruktionen mit erhöhten Anforderungen.
• Höhere Resttragfähigkeit im Bruchfall
  Auch bei Glasbruch bleibt die Konstruktion länger stabil und sicher.
• Ausgezeichnete Witterungsbeständigkeit
  SentryGlas® ist besonders widerstandsfähig gegenüber Feuchtigkeit, UV-Strahlung und Temperaturschwankungen.
• Schlankere Konstruktionen möglich
  Durch die hohe Steifigkeit können filigranere und optisch ansprechendere Glaskonstruktionen realisiert werden.

SentryGlas® bei Glasvordächern

Bei freitragenden Glasvordächern ermöglicht SentryGlas® häufig größere Ausladungen als herkömmliche PVB-Folien. Während bei vielen Konstruktionen mit PVB-Folie Ausladungen von bis zu 1.000 mm möglich sind, können mit SentryGlas® je nach System Ausladungen von bis zu 1.100 mm oder mehr realisiert werden.

Dadurch ergeben sich zusätzliche Gestaltungsmöglichkeiten sowie eine höhere Sicherheitsreserve bei Wind- und Schneelasten.

Kurz gesagt

PVB-Folie ist der bewährte Standard für Verbundsicherheitsglas und eignet sich für zahlreiche Anwendungen.

SentryGlas® ist die Premium-Lösung für anspruchsvolle Glaskonstruktionen und bietet höhere Festigkeit, geringere Durchbiegung sowie größere konstruktive Möglichkeiten.

Vergleich PVB-Folie und SentryGlas®

Hinweis: Die tatsächlich zulässigen Ausladungen und Belastungen sind abhängig von Glasaufbau, Befestigungssituation, Wind- und Schneelasten sowie den örtlichen Gegebenheiten. Eine statische Prüfung im Einzelfall kann erforderlich sein.

So funktioniert Ihre Anfrage

1. Produkt konfigurieren

Wählen Sie die gewünschten Abmessungen und Ausstattungsmerkmale für Ihr Glasvordach aus.

2. Fotos hochladen

Machen Sie möglichst einige Bilder der Einbausituation und laden Sie diese direkt mit Ihrer Anfrage hoch. Dadurch können wir die örtlichen Gegebenheiten besser beurteilen.

3. Anfrage absenden

Senden Sie uns Ihre Konfiguration bequem online zu.

4. Kontaktdaten angeben

Bitte hinterlassen Sie Ihren Namen, Ihre Telefonnummer und Ihre E-Mail-Adresse. Anfragen ohne vollständige Kontaktdaten können leider nicht bearbeitet werden.

5. Technische Prüfung

Unsere Fachberater prüfen Ihre Angaben unter Berücksichtigung von Statik, Befestigungsmöglichkeiten, baulichen Voraussetzungen sowie geltenden Normen und Vorschriften.

6. Individuelles Angebot erhalten

Innerhalb weniger Tage erhalten Sie ein persönliches und unverbindliches Angebot für Ihr maßgefertigtes Glasvordach.

7. Auftrag erteilen

Wenn Ihnen unser Angebot zusagt, können Sie uns anschließend mit der Fertigung Ihres Glasvordachs beauftragen.

8. Fertigung & Lieferung

Nach Auftragserteilung fertigen wir Ihr Glasvordach individuell nach Maß und liefern die benötigten Komponenten für die Montage.
