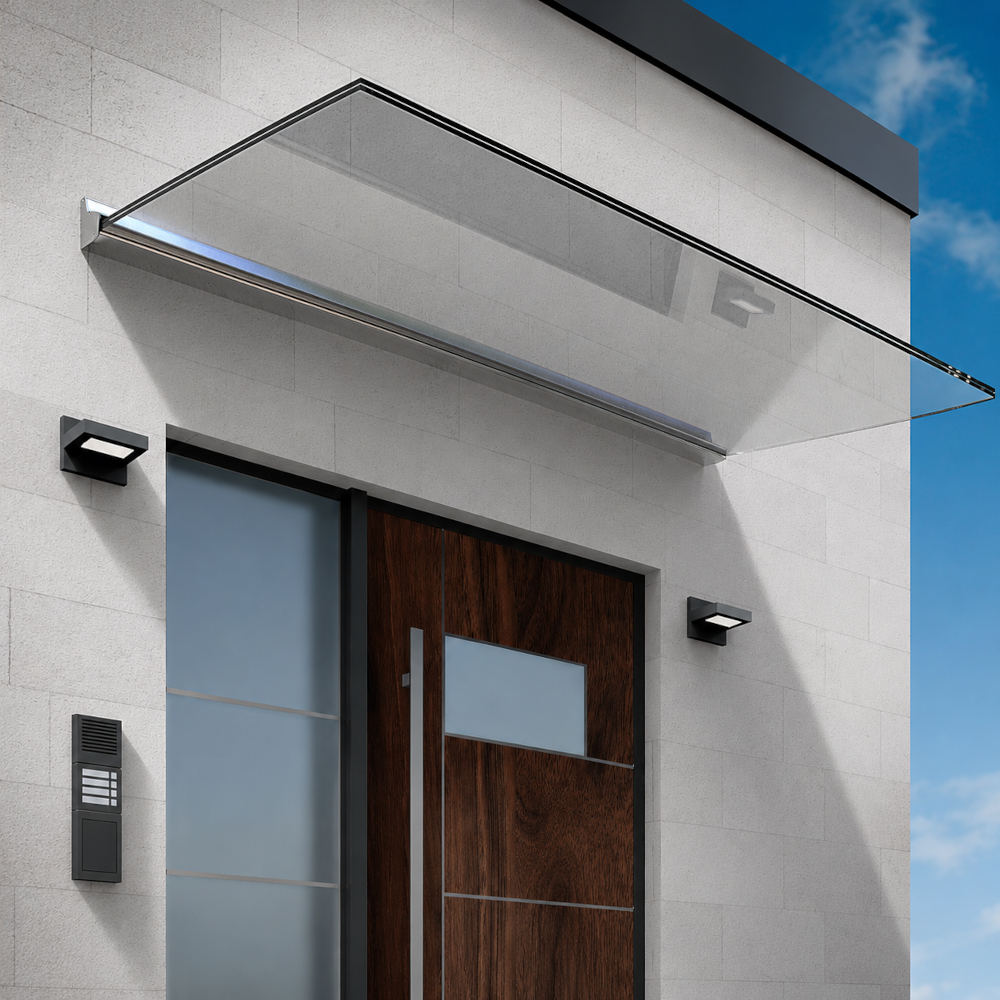

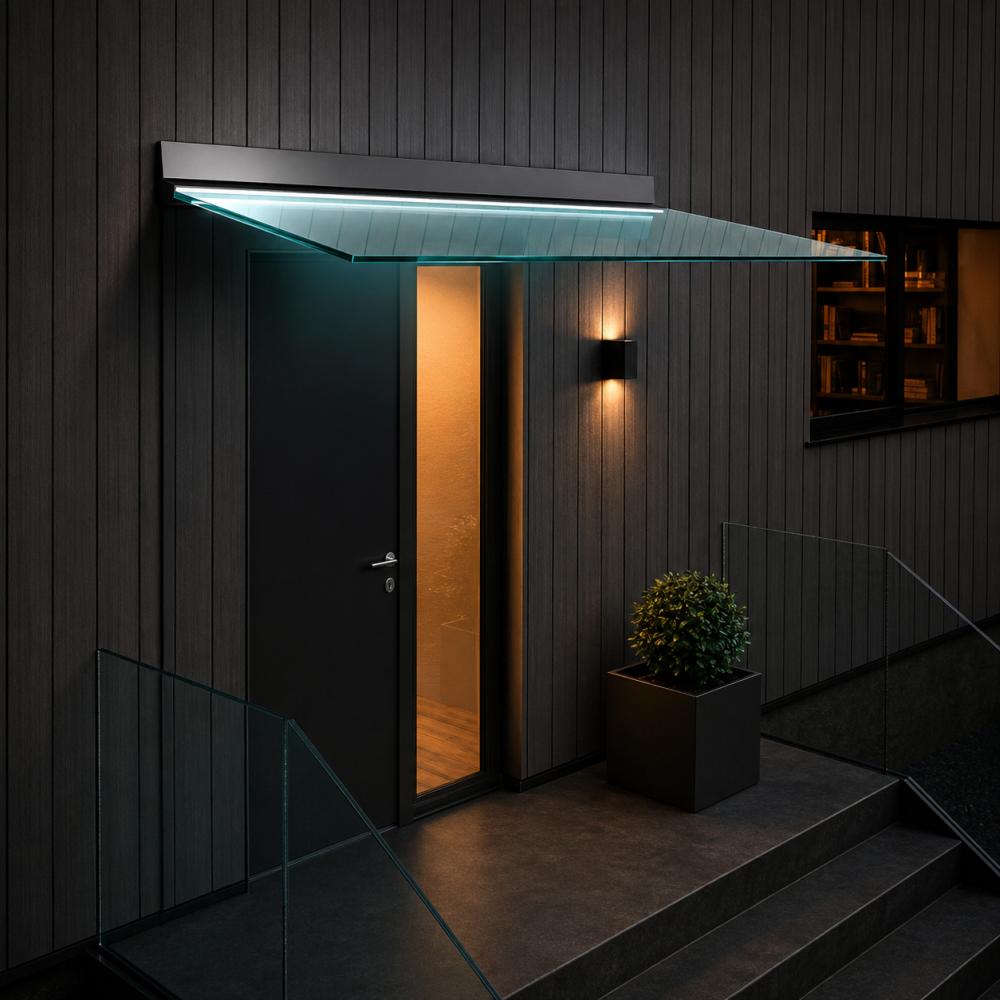

Glasvordach VD 1511-17 – freitragendes Glasvordach mit integriertem Abdeckblech
Das Glasvordach VD 1511-17 verbindet modernes Design mit zuverlässigem Wetterschutz. Durch die freitragende Konstruktion kommt das System ohne sichtbare Zugstangen oder Schwerter aus und sorgt für eine elegante, schwebende Optik. Das integrierte Abdeckblech oberhalb des Wandprofils schafft einen sauberen Wandanschluss und schützt den Anschlussbereich zusätzlich vor Witterungseinflüssen.
Die Kombination aus hochwertigem Wandklemmprofil, Verbundsicherheitsglas und Abdeckblech macht dieses Vordachsystem zur idealen Lösung für moderne Wohnhäuser, Eingangsbereiche und Gewerbeobjekte. Die großflächige Verglasung sorgt für einen lichtdurchfluteten Eingangsbereich und bietet gleichzeitig zuverlässigen Schutz vor Regen und Schnee.
Freitragendes Design mit integriertem Wandanschluss

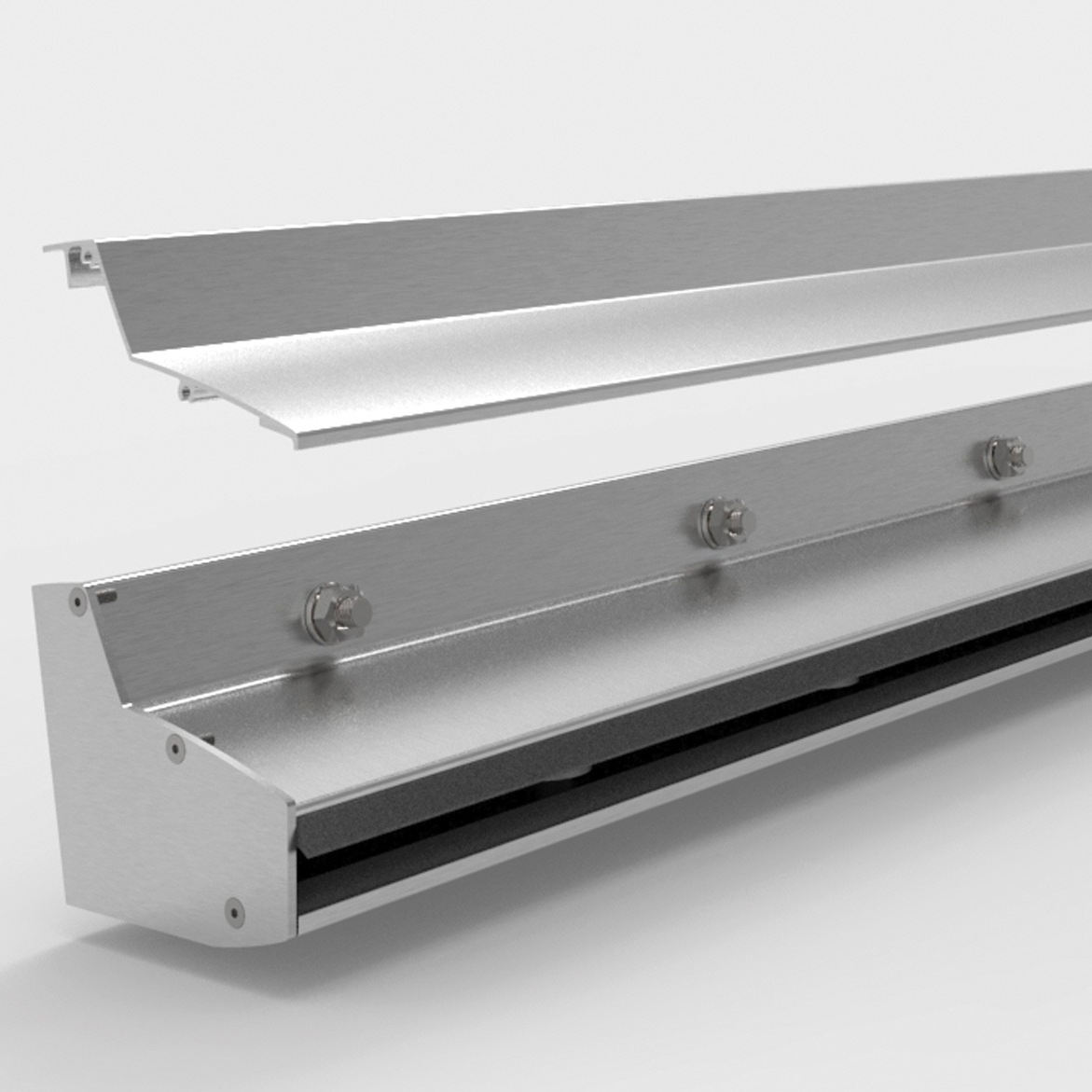

Das System VD 1511-17 wurde speziell für hochwertige Glasvordächer entwickelt. Die Glasscheibe wird über ein stabiles Aluminium-Wandprofil gehalten. Das zusätzliche Abdeckblech verdeckt den oberen Wandanschluss und sorgt für eine besonders saubere und hochwertige Optik.
- Freitragendes Glasvordach ohne Zugstangen
- Integriertes Abdeckblech für sauberen Wandanschluss
- Moderne und zeitlose Architektur
- Hoher Lichteinfall im Eingangsbereich
- Elegante, schwebende Optik
Hochwertige Materialien
Das System ist für Verbundsicherheitsglas (VSG) mit einer Glasstärke von 17,52 mm ausgelegt. Optional kann das Glas mit einer klassischen PVB-Folie oder einer besonders leistungsfähigen SentryGlas®-Zwischenschicht ausgeführt werden.
- Geeignet für VSG 17,52 mm
- Optional mit SentryGlas®-Zwischenschicht
- Korrosionsbeständiges Aluminiumprofil
- Langlebige und wartungsarme Konstruktion
Individuelle Maßanfertigung
Jedes Glasvordach wird individuell nach Maß gefertigt und optimal an die baulichen Gegebenheiten angepasst.
- Individuelle Breiten nach Wunsch
- Verschiedene Ausladungen möglich
- Maßanfertigung direkt vom Fachbetrieb
- Ideal für private und gewerbliche Gebäude
Vorteile auf einen Blick
- Freitragendes System ohne sichtbare Zugstangen
- Integriertes Abdeckblech für sauberen Wandanschluss
- Moderne und hochwertige Optik
- Hohe Stabilität und geprüfte Sicherheit
- Individuelle Fertigung nach Maß
- Wetterbeständige Materialien
- Lichtdurchfluteter Eingangsbereich
Technische Daten
- System: VD 1511-17
- Befestigungsart: Aluminium-Wandklemmprofil mit Abdeckblech
- Glasart: Verbundsicherheitsglas (VSG)
- Glasstärke: 17,52 mm
- Ausführung: Freitragendes Glasvordach
- Dachneigung: gemäß Systemvorgabe
- Individuelle Breiten und Ausladungen möglich
Hinweis: Die maximal zulässigen Abmessungen sind abhängig von Glasaufbau, Befestigungssituation sowie den örtlichen Wind- und Schneelasten. Eine statische Prüfung kann im Einzelfall erforderlich sein.
Technische Details
 |

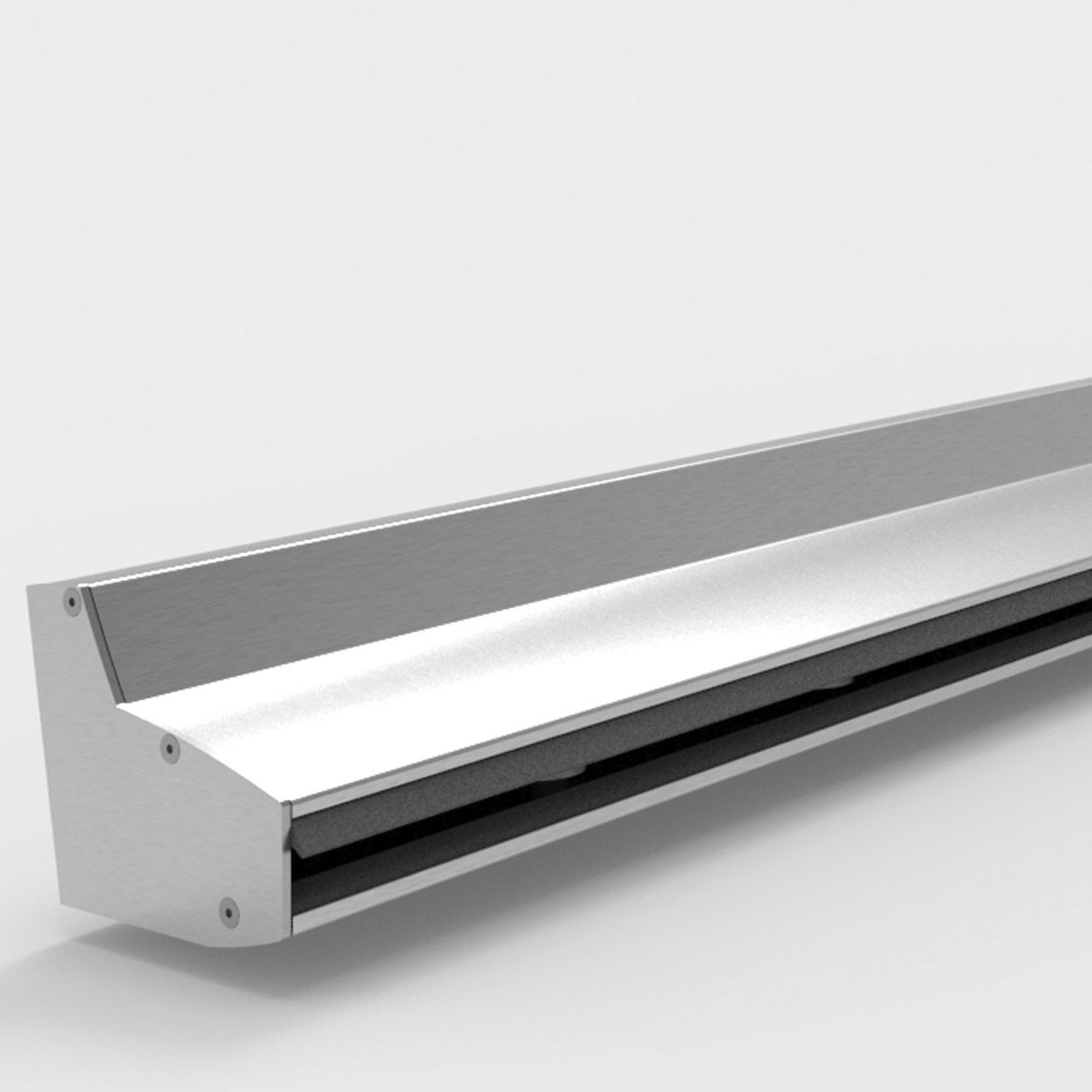

Wandprofil |
 |

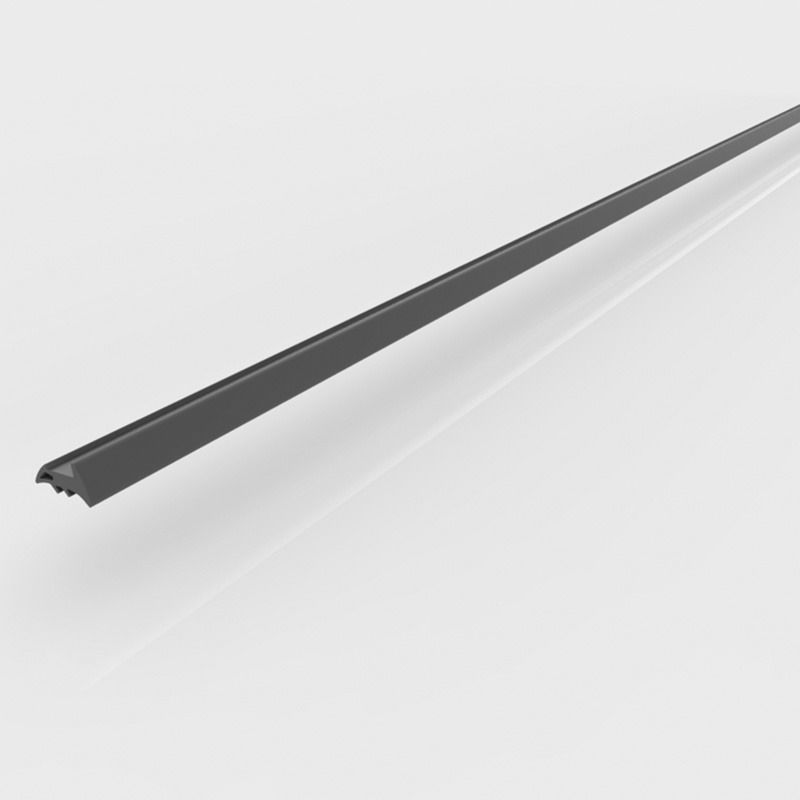

Oberes Verglasungsprofil |
 |

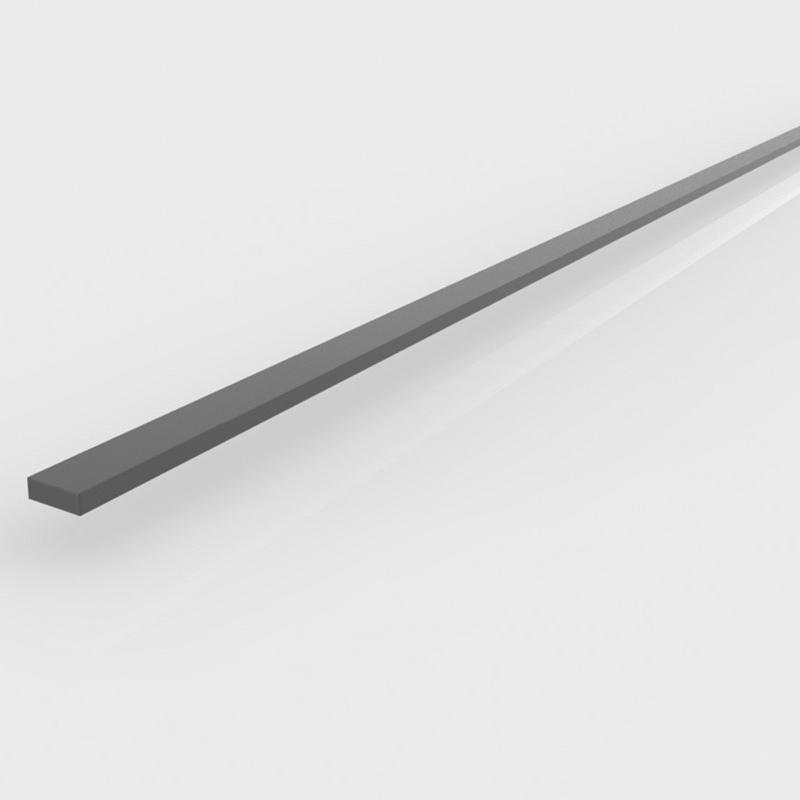

Auflageprofil |
 |

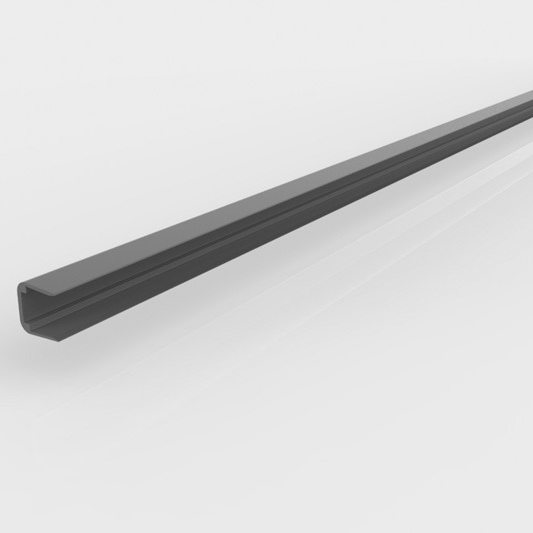

Kantenschutzprofil |
 |
Klebeband links/rechts |
 |
Endkappe inkl. Schrauben |
 |

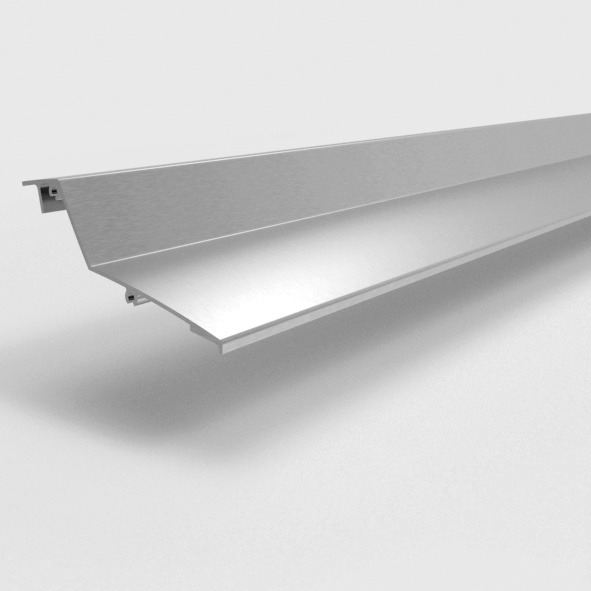

Abdeckblech |
 |
Druckstempel |
 |
Fixierelement mit Glassicherung |
| Art.Nr. | Glasdicke | Befestigungs-Bohrung | Ausladung (VSG aus TVG mit PVB-Folie) |
Ausladung (VSG aus TVG mit SentryGlas®-Folie) |
Glasbreite | Gesamtbreite |
|---|---|---|---|---|---|---|
| 1511E6EV1-17-1400 | 17,52 mm | 7x | ≤ 1000 mm | ≤ 1100 mm | 1398 mm | 1407 mm |
| 1511E6EV1-17-1600 | 17,52 mm | 8x | ≤ 1000 mm | ≤ 1100 mm | 1598 mm | 1607 mm |
| 1511E6EV1-17-1800 | 17,52 mm | 9x | ≤ 1000 mm | ≤ 1100 mm | 1798 mm | 1807 mm |
| 1511E6EV1-17-2000 | 17,52 mm | 10x | ≤ 1000 mm | ≤ 1100 mm | 1998 mm | 2007 mm |
| 1511E6EV1-17-2300 | 17,52 mm | 12x | ≤ 1000 mm | ≤ 1100 mm | 2298 mm | 2307 mm |
| 1511E6EV1-17-2400 | 17,52 mm | 12x | ≤ 1000 mm | ≤ 1100 mm | 2398 mm | 2407 mm |
| 1511E6EV1-17-2500 | 17,52 mm | 12x | ≤ 1000 mm | ≤ 1100 mm | 2498 mm | 2508 mm |
| 1511E6EV1-17-2800 | 17,52 mm | 12x | ≤ 1000 mm | ≤ 1100 mm | 2798 mm | 2807 mm |
| 1511E6EV1-17-3000 | 17,52 mm | 12x | ≤ 1000 mm | ≤ 1100 mm | 2998 mm | 3007 mm |
| 1511E6EV1-17-VM | 17,52 mm | individuell | ≤ 1000 mm | ≤ 1100 mm | individuell | individuell |
Hinweis: Die angegebenen Werte dienen der Veranschaulichung und beziehen sich auf optimale Voraussetzungen. Die maximal zulässige Ausladung ist abhängig von Glasaufbau, Befestigungssituation, Wind- und Schneelasten sowie den örtlichen Gegebenheiten. Eine statische Prüfung im Einzelfall kann erforderlich sein.

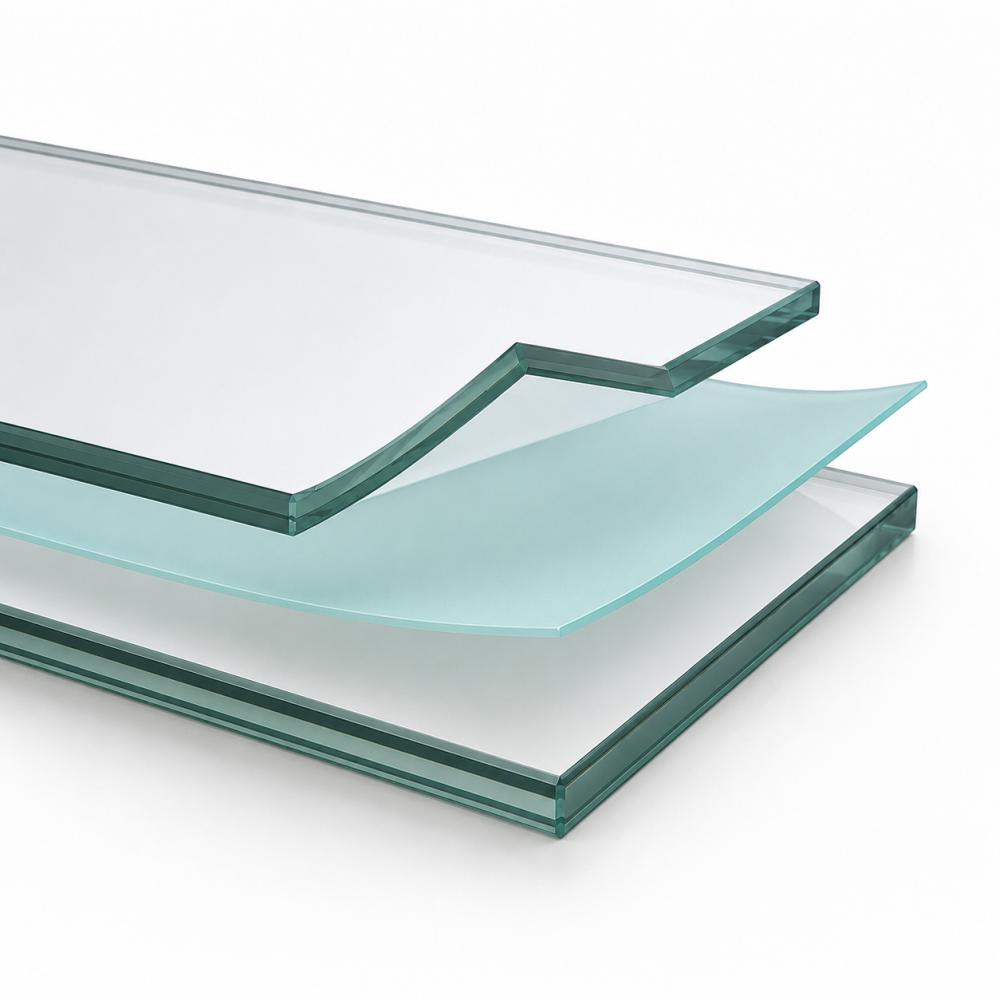

Was ist SentryGlas®?

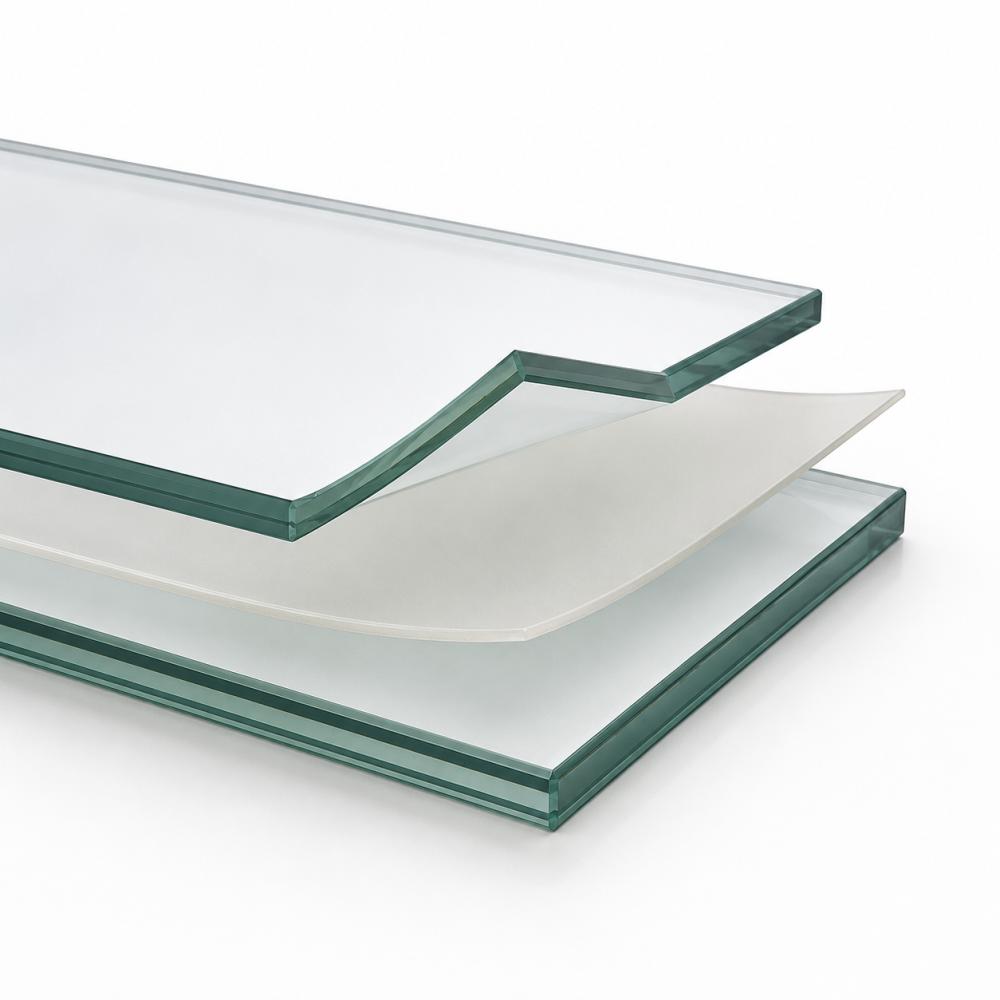

SentryGlas® ist eine besonders leistungsfähige Zwischenschicht für Verbundsicherheitsglas (VSG). Ähnlich wie eine PVB-Folie verbindet sie zwei oder mehrere Glasscheiben dauerhaft miteinander. Der Unterschied liegt jedoch in der deutlich höheren Festigkeit und Steifigkeit des Materials.
Dadurch bleibt das Verbundglas auch bei hohen Belastungen stabil und weist wesentlich geringere Durchbiegungen auf als vergleichbares VSG mit herkömmlicher PVB-Folie. Besonders bei Glasvordächern, Glasbrüstungen und anderen tragenden Glaskonstruktionen bietet SentryGlas® entscheidende Vorteile.
Vorteile von SentryGlas® gegenüber PVB-Folie
- Höhere Tragfähigkeit
Das Verbundglas kann größere Lasten aufnehmen und bleibt auch unter hoher Belastung formstabil. - Geringere Durchbiegung
Die Glasscheiben verformen sich deutlich weniger und sorgen für eine stabilere Konstruktion. - Größere Spannweiten und Ausladungen
Ideal für Glasvordächer, Brüstungen und Konstruktionen mit erhöhten Anforderungen. - Höhere Resttragfähigkeit im Bruchfall
Auch bei Glasbruch bleibt die Konstruktion länger stabil und sicher. - Ausgezeichnete Witterungsbeständigkeit
SentryGlas® ist besonders widerstandsfähig gegenüber Feuchtigkeit, UV-Strahlung und Temperaturschwankungen. - Schlankere Konstruktionen möglich
Durch die hohe Steifigkeit können filigranere und optisch ansprechendere Glaskonstruktionen realisiert werden.
SentryGlas® bei Glasvordächern
Bei freitragenden Glasvordächern ermöglicht SentryGlas® häufig größere Ausladungen als herkömmliche PVB-Folien. Während bei vielen Konstruktionen mit PVB-Folie Ausladungen von bis zu 1.000 mm möglich sind, können mit SentryGlas® je nach System Ausladungen von bis zu 1.100 mm oder mehr realisiert werden.
Dadurch ergeben sich zusätzliche Gestaltungsmöglichkeiten sowie eine höhere Sicherheitsreserve bei Wind- und Schneelasten.
Kurz gesagt
PVB-Folie ist der bewährte Standard für Verbundsicherheitsglas und eignet sich für zahlreiche Anwendungen.
SentryGlas® ist die Premium-Lösung für anspruchsvolle Glaskonstruktionen und bietet höhere Festigkeit, geringere Durchbiegung sowie größere konstruktive Möglichkeiten.
Vergleich PVB-Folie und SentryGlas®
| Eigenschaft | PVB-Folie | SentryGlas® |
|---|---|---|
| Tragfähigkeit | Gut | Sehr hoch |
| Durchbiegung | Höher | Gering |
| Mögliche Ausladungen | Standard | Größer möglich |
| Resttragfähigkeit im Bruchfall | Gut | Sehr hoch |
| Witterungsbeständigkeit | Gut | Sehr hoch |
| Empfohlener Einsatz | Private Standard-Vordächer | Große Ausladungen und hohe Anforderungen |
| Wirtschaftlichkeit | Preisbewusste Lösung | Maximale Leistung und Sicherheit |
Hinweis: Die tatsächlich zulässigen Ausladungen und Belastungen sind abhängig von Glasaufbau, Befestigungssituation, Wind- und Schneelasten sowie den örtlichen Gegebenheiten. Eine statische Prüfung im Einzelfall kann erforderlich sein.
