Beschreibung

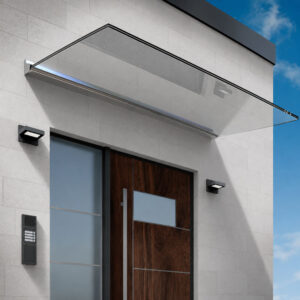

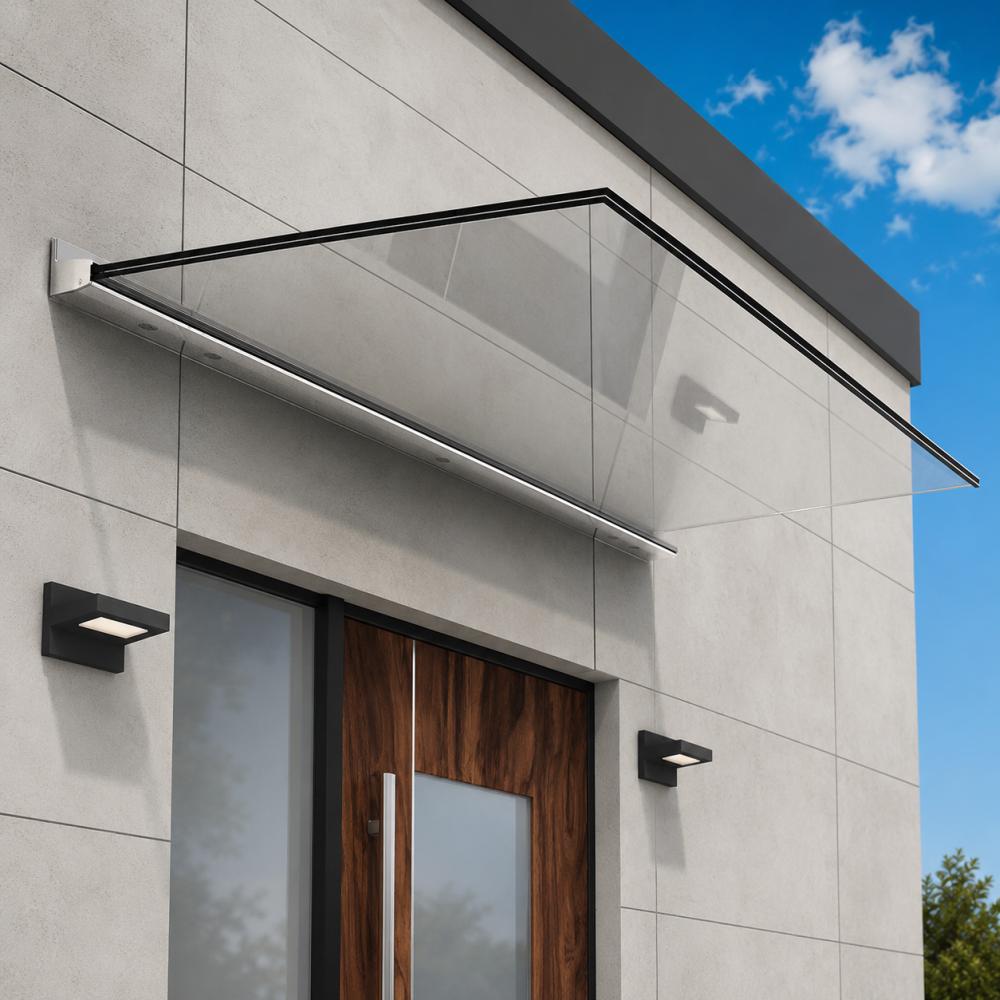

Glasvordach VD 1510 – freitragendes Vordachsystem mit verdeckter Befestigung
Das freitragende Glasvordach VD 1510 überzeugt durch eine moderne, klare Optik und hohe Stabilität. Im Gegensatz zu klassischen Glasvordächern kommt dieses System ohne sichtbare Zugstangen oder Schwerter aus. Die Befestigung erfolgt über ein hochwertiges Aluminium-Wandprofil, das dezent im Hintergrund bleibt und die elegante Glasfläche in den Mittelpunkt stellt.
Durch die reduzierte Konstruktion entsteht ein besonders hochwertiger und zeitloser Eindruck, der sich ideal für moderne Wohnhäuser, Eingangsbereiche, Gewerbeobjekte und Bürogebäude eignet. Das Vordach schützt zuverlässig vor Regen und Witterungseinflüssen und sorgt gleichzeitig für einen lichtdurchfluteten Eingangsbereich.
Modernes Design ohne Zugstangen
Das System VD 1510 wurde speziell für freitragende Glasvordächer entwickelt. Die Glasscheibe wird ausschließlich über das Wandprofil gehalten, wodurch störende Zugstangen entfallen. Das Ergebnis ist eine besonders elegante und schwebende Optik.
- Freitragendes Glasvordach ohne Zugstangen
- Dezentes Aluminium-Wandprofil
- Klare, moderne Architektur
- Hoher Lichteinfall im Eingangsbereich
- Zeitloses Design
Hochwertige Materialien
Das System ist für Verbundsicherheitsglas (VSG) mit einer Glasstärke von 17,52 mm ausgelegt. Je nach Ausführung können VSG-Gläser mit PVB-Folie oder besonders leistungsfähiger SentryGlas®-Zwischenlage verwendet werden. Dadurch werden hohe Belastbarkeit und eine lange Lebensdauer erreicht.
- Geeignet für VSG 17,52 mm
- Optional mit SentryGlas®-Zwischenlage
- Hohe Stabilität und Sicherheit
- Korrosionsbeständiges Aluminiumprofil
Individuelle Maßanfertigung
Ihr Glasvordach wird individuell nach Maß gefertigt und an die baulichen Gegebenheiten angepasst. Auch Sonderbreiten und Kombinationen mehrerer Profile sind möglich.
- Breiten bis 3.000 mm
- Auskragung bis 1.000 mm (PVB)
- Auskragung bis 1.100 mm (SentryGlas®)
- Individuelle Maßanfertigung
Vorteile auf einen Blick
- Freitragendes System ohne sichtbare Zugstangen
- Elegante und moderne Optik
- Hohe Stabilität und geprüfte Sicherheit
- Wetterbeständiges Aluminiumprofil
- Individuelle Fertigung nach Maß
- Ideal für private und gewerbliche Eingangsbereiche
Technische Daten
- System: VD 1510
- Befestigungsart: Wandklemmprofil aus Aluminium
- Glasart: Verbundsicherheitsglas (VSG)
- Glasstärke: 17,52 mm
- Maximale Glasbreite: 3.000 mm
- Maximale Auskragung: 1.000 mm (PVB) / 1.100 mm (SentryGlas®)
- Dachneigung: 10°
Hinweis: Dieses Vordachsystem wird individuell für Ihr Bauvorhaben gefertigt. Gerne unterstützen wir Sie bei der Auswahl der passenden Abmessungen und Verglasung.
Technische Details
 |
Wandprofil |
 |
Oberes Verglasungsprofil |
 |
Auflageprofil |
 |
Kantenschutzprofil |
 |
Klebeband links/rechts |
 |
cap-LR |
 |
Druckstempel |
 |
Fixierelement mit Glassicherung |
| Art.Nr. | Glasdicke | Befestigungs-Bohrung | Ausladung (VSG aus TVG mit PVB-Folie) |
Ausladung (VSG aus TVG mit SentryGlas®-Folie) |
Glasbreite | Gesamtbreite |
|---|---|---|---|---|---|---|
| 1510E6EV1-17-1400 | 17,52 mm | 7x | ≤ 1000 mm | ≤ 1100 mm | 1398 mm | 1407 mm |
| 1510E6EV1-17-1600 | 17,52 mm | 8x | ≤ 1000 mm | ≤ 1100 mm | 1598 mm | 1607 mm |
| 1510E6EV1-17-1800 | 17,52 mm | 9x | ≤ 1000 mm | ≤ 1100 mm | 1798 mm | 1807 mm |
| 1510E6EV1-17-2000 | 17,52 mm | 10x | ≤ 1000 mm | ≤ 1100 mm | 1998 mm | 2007 mm |
| 1510E6EV1-17-2300 | 17,52 mm | 12x | ≤ 1000 mm | ≤ 1100 mm | 2298 mm | 2307 mm |
| 1510E6EV1-17-2400 | 17,52 mm | 12x | ≤ 1000 mm | ≤ 1100 mm | 2398 mm | 2407 mm |
| 1510E6EV1-17-2500 | 17,52 mm | 12x | ≤ 1000 mm | ≤ 1100 mm | 2498 mm | 2508 mm |
| 1510E6EV1-17-2800 | 17,52 mm | 12x | ≤ 1000 mm | ≤ 1100 mm | 2798 mm | 2807 mm |
| 1510E6EV1-17-3000 | 17,52 mm | 12x | ≤ 1000 mm | ≤ 1100 mm | 2998 mm | 3007 mm |
| 1510E6EV1-17-VM | 17,52 mm | individuell | ≤ 1000 mm | ≤ 1100 mm | individuell | individuell |
Hinweis: Die angegebenen Werte dienen der Veranschaulichung und beziehen sich auf optimale Voraussetzungen. Die maximal zulässige Ausladung ist abhängig von Glasaufbau, Befestigungssituation, Wind- und Schneelasten sowie den örtlichen Gegebenheiten. Eine statische Prüfung im Einzelfall kann erforderlich sein.
Was ist SentryGlas®?
SentryGlas® ist eine besonders leistungsfähige Zwischenschicht für Verbundsicherheitsglas (VSG). Ähnlich wie eine PVB-Folie verbindet sie zwei oder mehrere Glasscheiben dauerhaft miteinander. Der Unterschied liegt jedoch in der deutlich höheren Festigkeit und Steifigkeit des Materials.
Dadurch bleibt das Verbundglas auch bei hohen Belastungen stabil und weist wesentlich geringere Durchbiegungen auf als vergleichbares VSG mit herkömmlicher PVB-Folie. Besonders bei Glasvordächern, Glasbrüstungen und anderen tragenden Glaskonstruktionen bietet SentryGlas® entscheidende Vorteile.
Vorteile von SentryGlas® gegenüber PVB-Folie
- Höhere Tragfähigkeit
Das Verbundglas kann größere Lasten aufnehmen und bleibt auch unter hoher Belastung formstabil. - Geringere Durchbiegung
Die Glasscheiben verformen sich deutlich weniger und sorgen für eine stabilere Konstruktion. - Größere Spannweiten und Ausladungen
Ideal für Glasvordächer, Brüstungen und Konstruktionen mit erhöhten Anforderungen. - Höhere Resttragfähigkeit im Bruchfall
Auch bei Glasbruch bleibt die Konstruktion länger stabil und sicher. - Ausgezeichnete Witterungsbeständigkeit
SentryGlas® ist besonders widerstandsfähig gegenüber Feuchtigkeit, UV-Strahlung und Temperaturschwankungen. - Schlankere Konstruktionen möglich
Durch die hohe Steifigkeit können filigranere und optisch ansprechendere Glaskonstruktionen realisiert werden.
SentryGlas® bei Glasvordächern
Bei freitragenden Glasvordächern ermöglicht SentryGlas® häufig größere Ausladungen als herkömmliche PVB-Folien. Während bei vielen Konstruktionen mit PVB-Folie Ausladungen von bis zu 1.000 mm möglich sind, können mit SentryGlas® je nach System Ausladungen von bis zu 1.100 mm oder mehr realisiert werden.
Dadurch ergeben sich zusätzliche Gestaltungsmöglichkeiten sowie eine höhere Sicherheitsreserve bei Wind- und Schneelasten.
Kurz gesagt
PVB-Folie ist der bewährte Standard für Verbundsicherheitsglas und eignet sich für zahlreiche Anwendungen.
SentryGlas® ist die Premium-Lösung für anspruchsvolle Glaskonstruktionen und bietet höhere Festigkeit, geringere Durchbiegung sowie größere konstruktive Möglichkeiten.
Vergleich PVB-Folie und SentryGlas®
| Eigenschaft | PVB-Folie | SentryGlas® |
|---|---|---|
| Tragfähigkeit | Gut | Sehr hoch |
| Durchbiegung | Höher | Gering |
| Mögliche Ausladungen | Standard | Größer möglich |
| Resttragfähigkeit im Bruchfall | Gut | Sehr hoch |
| Witterungsbeständigkeit | Gut | Sehr hoch |
| Empfohlener Einsatz | Private Standard-Vordächer | Große Ausladungen und hohe Anforderungen |
| Wirtschaftlichkeit | Preisbewusste Lösung | Maximale Leistung und Sicherheit |
Hinweis: Die tatsächlich zulässigen Ausladungen und Belastungen sind abhängig von Glasaufbau, Befestigungssituation, Wind- und Schneelasten sowie den örtlichen Gegebenheiten. Eine statische Prüfung im Einzelfall kann erforderlich sein.
So funktioniert Ihre Anfrage
1. Produkt konfigurieren
Wählen Sie die gewünschten Abmessungen und Ausstattungsmerkmale für Ihr Glasvordach aus.
2. Fotos hochladen
Machen Sie möglichst einige Bilder der Einbausituation und laden Sie diese direkt mit Ihrer Anfrage hoch. Dadurch können wir die örtlichen Gegebenheiten besser beurteilen.
3. Anfrage absenden
Senden Sie uns Ihre Konfiguration bequem online zu.
4. Kontaktdaten angeben
Bitte hinterlassen Sie Ihren Namen, Ihre Telefonnummer und Ihre E-Mail-Adresse. Anfragen ohne vollständige Kontaktdaten können leider nicht bearbeitet werden.
5. Technische Prüfung
Unsere Fachberater prüfen Ihre Angaben unter Berücksichtigung von Statik, Befestigungsmöglichkeiten, baulichen Voraussetzungen sowie geltenden Normen und Vorschriften.
6. Individuelles Angebot erhalten
Innerhalb weniger Tage erhalten Sie ein persönliches und unverbindliches Angebot für Ihr maßgefertigtes Glasvordach.
7. Auftrag erteilen
Wenn Ihnen unser Angebot zusagt, können Sie uns anschließend mit der Fertigung Ihres Glasvordachs beauftragen.
8. Fertigung & Lieferung
Nach Auftragserteilung fertigen wir Ihr Glasvordach individuell nach Maß und liefern die benötigten Komponenten für die Montage.
